Ingeniería de Detalle Avanzada y Optimizada para la Fabricación Eficiente de Vigas Prefabricadas de Acero: Metodologías, Colaboración Interdisciplinaria, Optimización de Materiales, Integración BIM, Estandarización Inteligente y Valor Agregado en Proyectos de Construcción Metálica en Colombia.

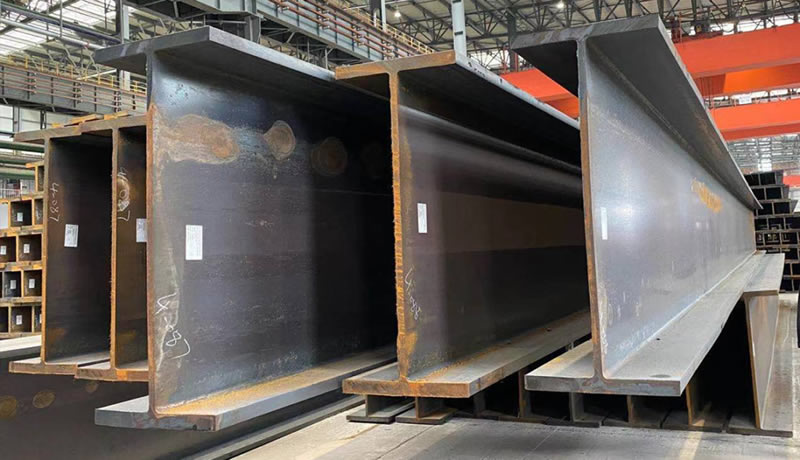

Principios Fundamentales de la Ingeniería de Detalle Orientada a la Fabricación para Vigas Metálicas Prefabricadas

La ingeniería de detalle optimizada para fabricación, en el contexto específico de las vigas prefabricadas de acero armadas, representa un enfoque metodológico avanzado que va más allá del simple diseño estructural. Se trata de una disciplina que integra profundamente el conocimiento de los procesos de fabricación y montaje desde las etapas más tempranas del detallamiento. El objetivo primordial es generar una documentación técnica (planos de taller, listas de materiales, archivos de control numérico) que no solo cumpla con los requisitos de diseño y normativos, sino que también facilite una producción en taller altamente eficiente, minimice los desperdicios de material, reduzca los tiempos de ensamblaje y asegure un montaje en obra preciso y sin contratiempos. Este enfoque es particularmente relevante en el mercado colombiano, donde la eficiencia en costos y tiempos es un factor competitivo determinante, especialmente en ciudades con alta actividad constructiva como Bogotá.

Adoptar esta filosofía implica un cambio de paradigma respecto a enfoques tradicionales. Ya no se trata solo de definir geometrías y resistencias, sino de pensar en cómo cada componente será cortado, perforado, soldado, ensamblado, transportado e instalado. Cada detalle de conexión, cada especificación de soldadura, cada tolerancia dimensional se define considerando su impacto directo en la cadena de producción y montaje. Se busca eliminar complejidades innecesarias, estandarizar elementos siempre que sea posible y anticipar posibles dificultades que podrían surgir durante la fabricación o la instalación.

Metodologías y Herramientas de Software Específicas

Para llevar a cabo una ingeniería de detalle optimizada para la fabricación, nos apoyamos en un conjunto robusto de metodologías y herramientas de software especializadas. No se trata de una única solución, sino de la integración de varias prácticas y tecnologías. Entre las metodologías clave se encuentran los principios Lean Manufacturing aplicados al diseño, el análisis de valor y, por supuesto, el enfoque central de Diseño para Fabricación y Montaje (DfMA, adaptado conceptualmente al detallamiento).

En cuanto al software, empleamos plataformas de modelado 3D paramétrico avanzadas, especializadas en estructuras metálicas. Estas herramientas permiten no solo crear modelos geométricos precisos, sino también incorporar inteligencia constructiva. Algunas de las funcionalidades clave que utilizamos incluyen:

• Modelado detallado de conexiones: Software que permite modelar conexiones complejas (atornilladas, soldadas) con alto nivel de detalle, verificando interferencias y facilitando la generación automática de planos.
• Generación automática de planos de taller y montaje: A partir del modelo 3D, se generan automáticamente planos detallados para cada pieza individual (despieces), ensambles soldados (subconjuntos) y planos generales de montaje, asegurando consistencia y reduciendo errores manuales.
• Creación de listas de materiales (Bill of Materials - BOM): Extracción automática y precisa de listados de perfiles, planchas, tornillería y otros elementos, fundamental para la gestión de compras y el control de inventario.
• Generación de archivos para máquinas de Control Numérico Computarizado (CNC): Exportación directa de información del modelo a formatos compatibles con máquinas de corte (plasma, láser, oxicorte), perforadoras y otras líneas de procesamiento automatizado, garantizando precisión y eficiencia en la fabricación.
• Integración con software de análisis estructural: Capacidad para importar modelos desde programas de cálculo estructural y/o exportar modelos detallados para verificación final, asegurando la coherencia entre diseño y detallamiento.
• Funcionalidades específicas de DfMA: Algunas plataformas incorporan herramientas o módulos pensados para optimizar la fabricabilidad, como chequeos de accesibilidad para soldadura o montaje, optimización de anidado (nesting) para corte de planchas, y bibliotecas de componentes estándar.

A continuación, se presenta una comparativa conceptual entre el enfoque tradicional de ingeniería de detalle y el enfoque optimizado para fabricación:

Comparativa de Enfoques en Ingeniería de Detalle para Vigas Prefabricadas

Colaboración Estratégica entre Ingeniería y Producción

La simbiosis entre los equipos de ingeniería de detalle y producción es la piedra angular de nuestro enfoque optimizado. Esta colaboración no es un evento puntual, sino un proceso continuo y estructurado que permea toda la fase de detallamiento. Establecemos mecanismos formales e informales para asegurar una comunicación fluida y una retroalimentación constante:

• Reuniones de Arranque (Kick-off Meetings): Al inicio de cada proyecto, se realiza una reunión conjunta donde ingeniería presenta el alcance y los requerimientos del diseño, y producción aporta su conocimiento sobre capacidades de maquinaria, flujos de trabajo en taller, logística y lecciones aprendidas de proyectos anteriores.
• Revisiones de Diseño para Fabricabilidad (DfM Reviews): Durante el desarrollo del modelo 3D y antes de la emisión final de planos, se realizan sesiones específicas donde el equipo de producción revisa los detalles propuestos por ingeniería. Se discuten aspectos como la complejidad de las soldaduras, la accesibilidad para herramientas, la facilidad de manipulación de las piezas, las secuencias de ensamble y las posibles optimizaciones.
• Retroalimentación del Taller: Fomentamos un canal abierto para que el personal de taller (soldadores, armadores, operadores de CNC) pueda comunicar dificultades o sugerir mejoras basadas en su experiencia práctica diaria. Esta información es invaluable y se incorpora para refinar los estándares de detallamiento.
• Visitas Cruzadas: Ingenieros de detalle visitan regularmente el taller para comprender mejor los procesos y limitaciones reales, mientras que personal clave de producción puede participar en sesiones de modelado para visualizar y opinar sobre los detalles en el entorno digital.
• Uso de Plataformas Colaborativas: Empleamos herramientas digitales que permiten compartir modelos 3D, planos y comentarios en tiempo real, facilitando la revisión conjunta y la resolución ágil de consultas entre Bogotá (oficina de ingeniería) y la planta de fabricación.

Esta interacción temprana y constante asegura que los planos de taller no sean solo un conjunto de instrucciones, sino una hoja de ruta optimizada, consensuada y ejecutable de manera eficiente por el equipo de producción. Se evitan así sorpresas costosas y retrasos durante la fabricación.

Ejemplos Concretos de Simplificación de Detalles mediante DfMA

La aplicación rigurosa de los principios de Diseño para Fabricación y Montaje (DfMA) se traduce en optimizaciones tangibles en los detalles de conexión y ensamblaje de las vigas prefabricadas. Estos no son cambios arbitrarios, sino decisiones de ingeniería fundamentadas en la eficiencia productiva y la facilidad de montaje, siempre respetando la integridad estructural. Algunos ejemplos ilustrativos de simplificaciones logradas gracias a este enfoque incluyen:

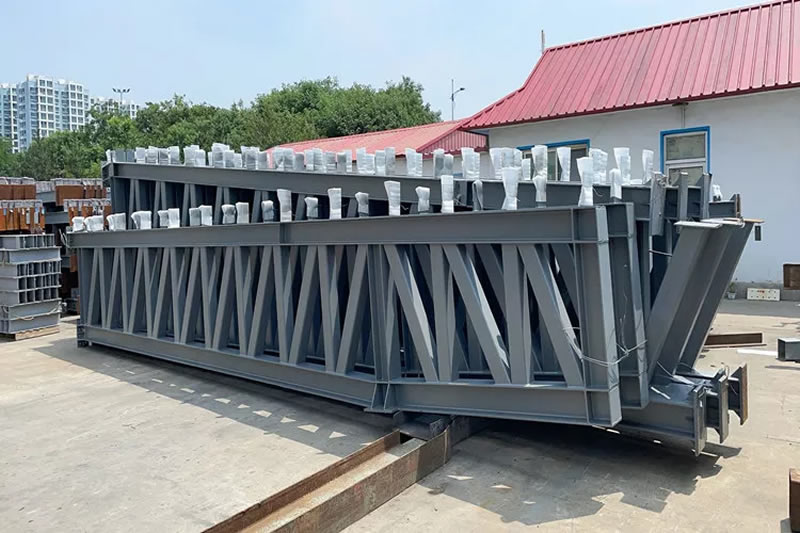

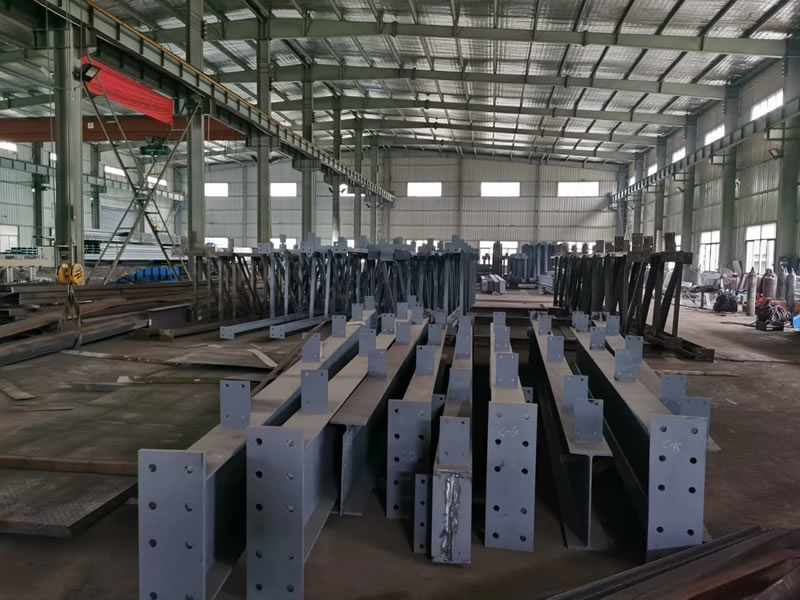

• Estandarización de Placas de Conexión: En lugar de diseñar placas únicas para cada nodo similar, se busca agrupar conexiones con cargas y geometrías parecidas para utilizar un número reducido de tipos de placas estándar. Esto simplifica la gestión de inventario, optimiza el corte de planchas (nesting) y reduce la posibilidad de errores en taller y obra.

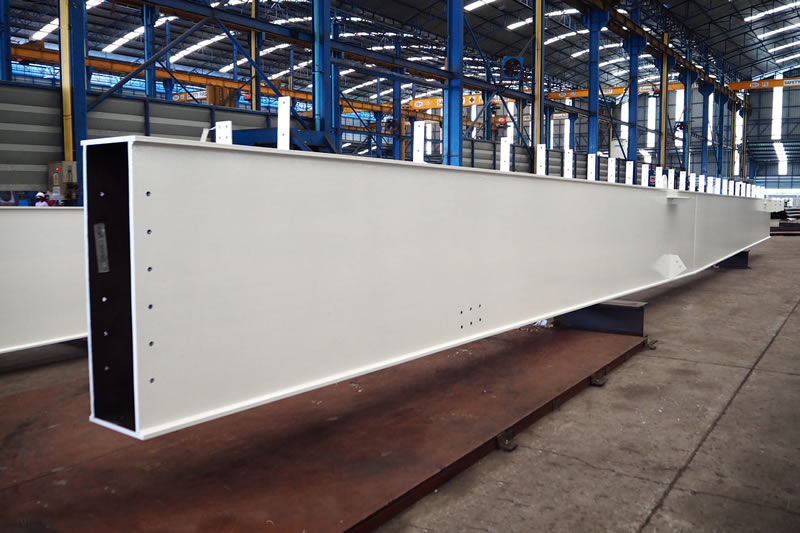

• Optimización de Patrones de Perforación: Se diseñan patrones de agujeros que sean fáciles de ejecutar con máquinas CNC, preferiblemente utilizando brocas estándar y evitando operaciones complejas o manuales. Se busca la repetición de patrones en diferentes vigas o componentes. Para conexiones viga-columna o viga-viga, se priorizan patrones que faciliten el montaje "colgar y empernar", minimizando la necesidad de apuntalamientos temporales complejos.
• Diseño de Soldaduras para Accesibilidad y Eficiencia: Se especifican tipos y tamaños de soldadura que no solo cumplen los requisitos de resistencia, sino que también son fácilmente accesibles para el soldador y pueden realizarse con procesos eficientes (por ejemplo, prefiriendo soldaduras de filete a soldaduras de penetración completa si es estructuralmente viable y más rápido). Se considera la posición de soldadura (plana, horizontal, vertical, sobrecabeza) buscando maximizar las posiciones más eficientes.
• Reducción del Número de Piezas: Se analiza si múltiples piezas pequeñas pueden ser rediseñadas como una única pieza más compleja pero fabricable eficientemente con CNC, o si un ensamble soldado puede simplificarse reduciendo el número total de componentes a manipular y unir.

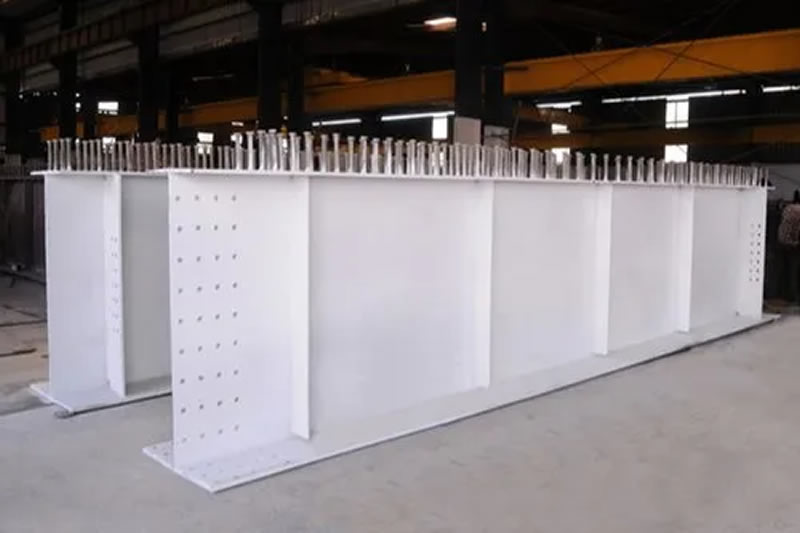

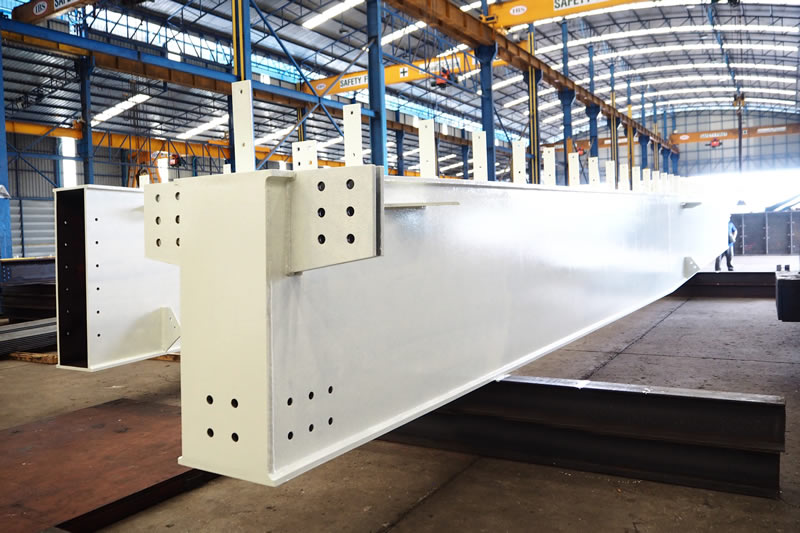

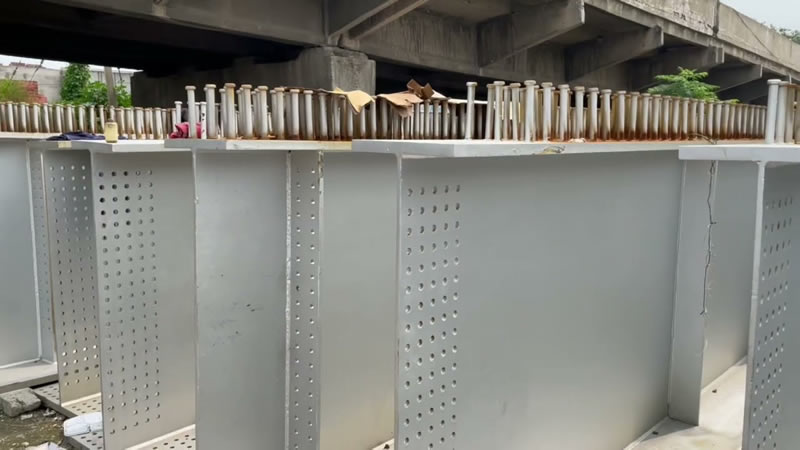

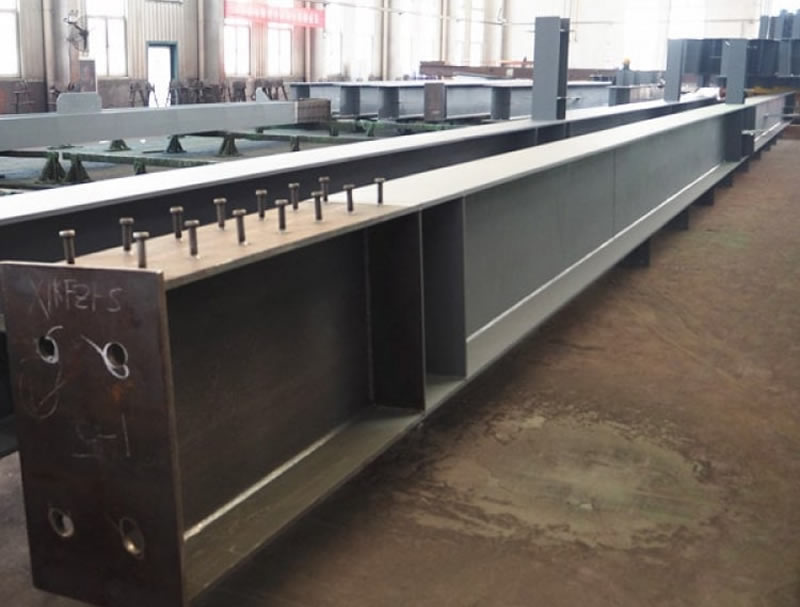

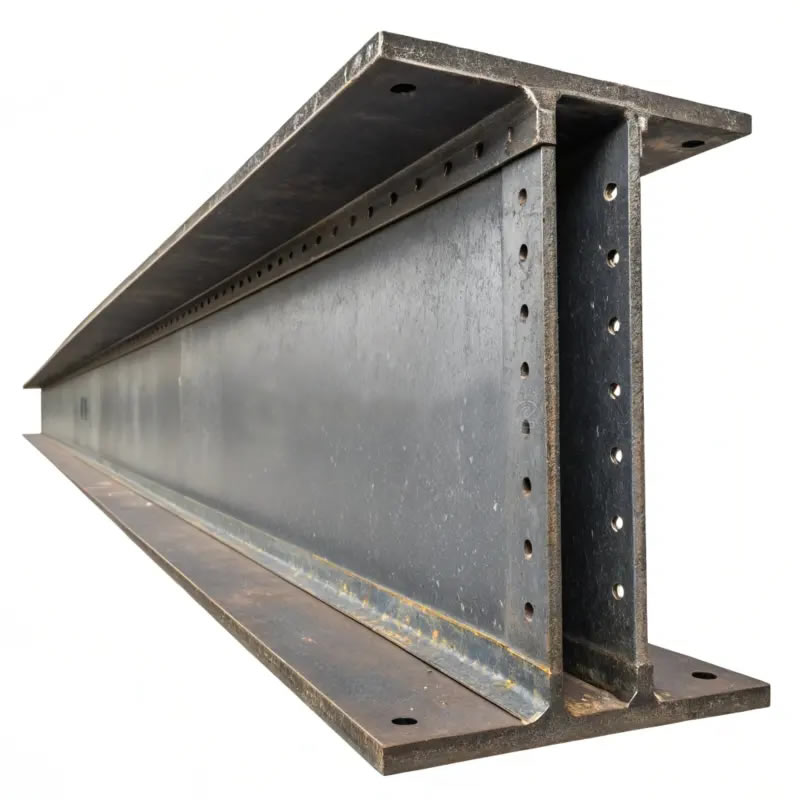

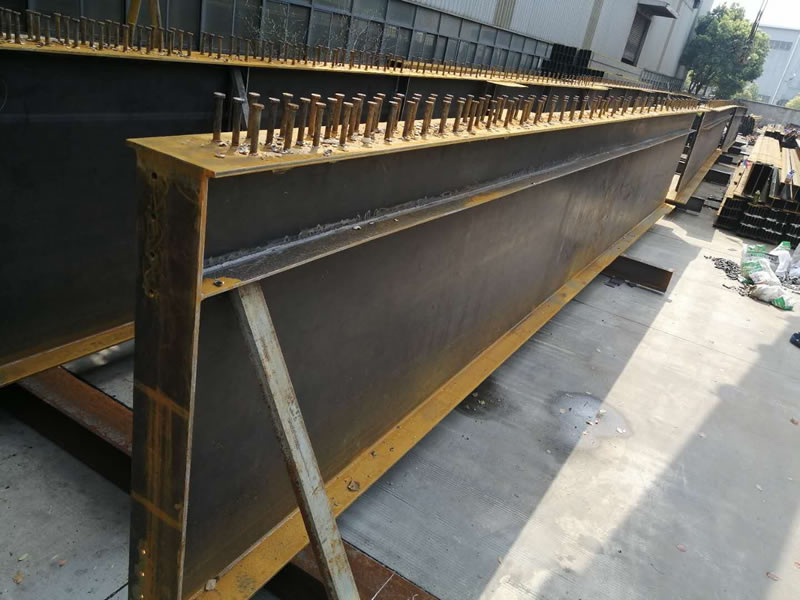

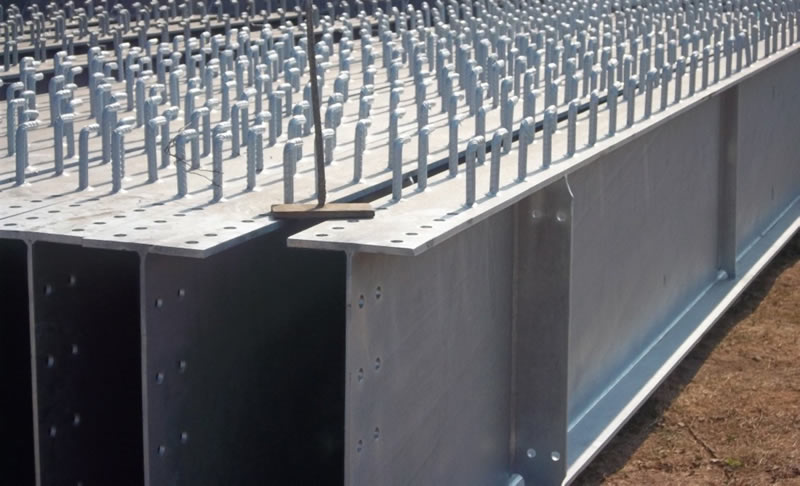

• Uso de Conexiones Atornilladas Prefabricadas: Fomentar el uso de conexiones atornilladas en lugar de soldadas en obra siempre que sea posible, ya que el atornillado es generalmente más rápido, menos dependiente de las condiciones climáticas y requiere mano de obra con diferente cualificación. El detallamiento DfMA asegura que estas conexiones sean fáciles de alinear y ajustar en campo.

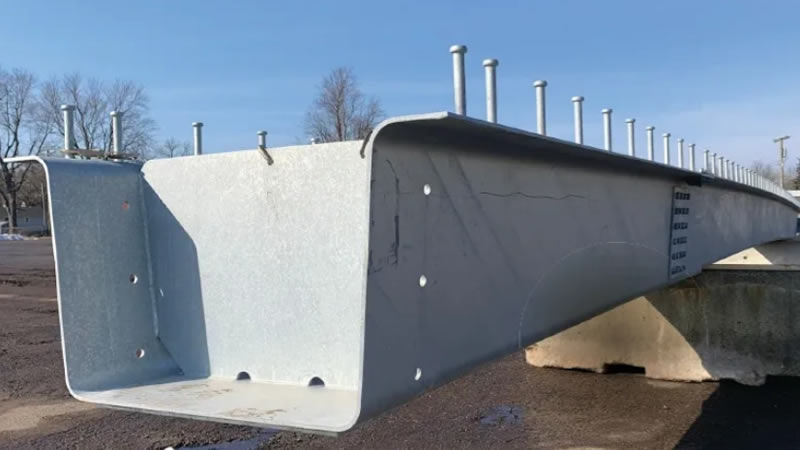

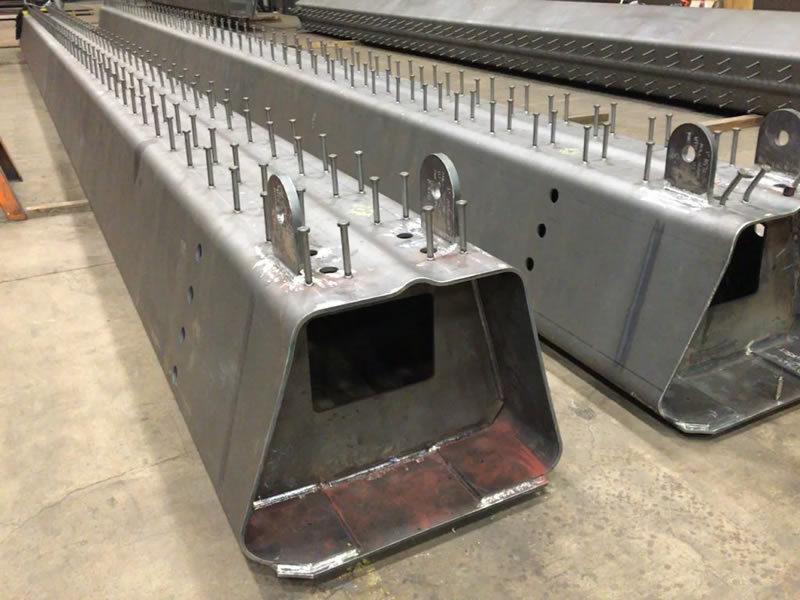

• Incorporación de Ayudas de Montaje: Detalles como pequeñas orejas de izaje integradas (y luego retiradas si es necesario), marcas claras de orientación y posición, o pequeñas placas guía que facilitan el encaje de las piezas en obra, son considerados durante el detallamiento para agilizar el montaje.
• Diseño para Manipulación y Transporte: Considerar el peso y tamaño de los ensambles prefabricados para que se ajusten a las capacidades de las grúas disponibles en taller y obra, así como a las restricciones de transporte por carretera en Colombia. A veces, es preferible dividir una viga muy larga en segmentos optimizados para transporte y diseñar una conexión de empalme eficiente.

Estos son solo algunos ejemplos. La clave está en el análisis crítico de cada detalle, preguntándose constantemente: ¿Hay una forma más simple, rápida o económica de fabricar y montar esto sin comprometer la seguridad ni la funcionalidad?

Optimización del Uso de Materiales y Reducción de Mermas

La ingeniería de detalle optimizada para fabricación tiene un impacto directo y significativo en la gestión eficiente de los materiales, principalmente el acero. La reducción de mermas (desperdicio) no es un beneficio colateral, sino un objetivo explícito del proceso. Esto se logra a través de varias estrategias integradas en el detallamiento:

• Optimización de Longitudes de Perfiles: Al detallar las vigas y sus componentes, se consideran las longitudes comerciales estándar de los perfiles de acero disponibles en el mercado colombiano (usualmente 6 o 12 metros). Se busca agrupar cortes para maximizar el aprovechamiento de cada barra, minimizando los recortes sobrantes.
• Nesting Avanzado para Planchas: El software especializado permite realizar un "anidado" (nesting) altamente optimizado de las diferentes placas de conexión, rigidizadores y otros elementos que se cortan de planchas de acero. Algoritmos buscan la disposición que minimice el área de desperdicio en cada plancha. El detallamiento DfMA proporciona las geometrías exactas y la cantidad de cada pieza necesaria para alimentar estos algoritmos de forma precisa.
• Estandarización de Componentes: Como se mencionó antes, usar tipos de placas o rigidizadores estándar reduce la variedad de piezas a cortar, lo que a su vez facilita la optimización del nesting y la gestión de retales (sobrantes utilizables).
• Diseño Consciente del Material: Evitar sobredimensionamientos innecesarios en placas o rigidizadores. Si bien el diseño estructural define los mínimos requeridos, el detallamiento DfMA busca no añadir material "por si acaso" si no es estrictamente necesario para la fabricación, manipulación o montaje.
• Reducción de Retrabajos: Un detallamiento preciso y optimizado, validado en colaboración con producción, minimiza los errores durante la fabricación. Cada error evitado significa material que no se desperdicia en piezas incorrectas que deben ser desechadas o reprocesadas.

El siguiente cuadro ilustra algunas métricas clave impactadas por la optimización de materiales a través del DfMA:

Impacto del DfMA en la Gestión de Materiales de Acero

La reducción de mermas no solo tiene un impacto económico directo al disminuir el costo de materia prima, sino que también contribuye a la sostenibilidad ambiental del proyecto, un factor cada vez más valorado en Colombia.

Integración del Proceso DfMA con Plataformas BIM

La ingeniería de detalle optimizada para fabricación se potencia enormemente cuando se integra dentro de un flujo de trabajo basado en Modelado de Información para la Construcción (BIM). BIM no es solo un software 3D, sino una metodología de trabajo colaborativa que utiliza modelos digitales inteligentes como fuente central de información del proyecto. La integración DfMA-BIM ofrece ventajas cruciales:

• Coordinación Interdisciplinaria Sin Errores: El modelo detallado de la estructura metálica (LOD 400 o superior) se puede federar (combinar) con los modelos BIM de otras disciplinas (arquitectura, instalaciones MEP, concreto, etc.). Esto permite detectar interferencias (choques) de forma temprana y virtual, antes de que ocurran en la obra. Resolver un choque entre una viga metálica y un ducto de aire acondicionado en el modelo digital cuesta una fracción de lo que costaría resolverlo en sitio, evitando retrasos y sobrecostos.
• Fuente Única de Verdad: El modelo BIM se convierte en la referencia central para todos los involucrados. Los planos de taller, listas de materiales y archivos CNC se extraen directamente de este modelo, asegurando que toda la información sea coherente y esté actualizada. Cualquier cambio realizado en el modelo se refleja automáticamente en la documentación asociada.
• Comunicación Mejorada: Los modelos 3D son mucho más fáciles de entender que los planos 2D tradicionales, especialmente para visualizar detalles complejos de conexión o secuencias de montaje. Esto mejora la comunicación entre ingenieros, fabricantes, montadores y otros interesados del proyecto, incluyendo el cliente final.
• Planificación y Simulación 4D/5D: Al vincular el modelo BIM con el cronograma del proyecto (4D) y los costos (5D), se puede planificar y simular la secuencia de fabricación y montaje de las vigas prefabricadas, optimizando la logística y la asignación de recursos. Se pueden visualizar virtualmente las fases de montaje, identificar posibles cuellos de botella y planificar el uso de grúas y otros equipos.
• Gestión de Cambios Eficiente: Si surgen cambios en el diseño durante la fase de detallamiento o incluso fabricación, el entorno BIM facilita la evaluación del impacto de esos cambios en la estructura metálica y otras disciplinas, permitiendo una toma de decisiones informada y una actualización controlada de la documentación.

Esta integración DfMA-BIM es fundamental para proyectos complejos o de gran envergadura en ciudades como Bogotá, donde la coordinación precisa entre múltiples actores y sistemas constructivos es esencial para el éxito.

Nivel de Información y Claridad en Planos de Taller DfMA

Los planos de taller generados bajo los principios de la ingeniería de detalle optimizada para fabricación (DfMA) se caracterizan por un nivel superior de información, claridad y precisión, diseñados específicamente para ser interpretados sin ambigüedades por el personal de fabricación y montaje. El objetivo es eliminar la necesidad de consultas frecuentes (RFI - Request for Information) y reducir drásticamente la posibilidad de errores de interpretación. Las características clave de estos planos incluyen:

• Claridad Visual y Organización: Se utilizan vistas ortogonales claras, secciones y detalles ampliados donde sea necesario. La disposición de la información en la lámina es lógica y ordenada, siguiendo estándares de dibujo técnico reconocidos pero adaptados para la máxima legibilidad en el entorno de taller.
• Información Completa por Componente (Planos de Despiece): Cada pieza individual que requiere fabricación (cortes, perforaciones, marcado) tiene su propio plano de despiece. Este plano incluye todas las dimensiones necesarias, tolerancias específicas, especificaciones de material (calidad del acero), acabados superficiales (granallado, pintura base), marcas de identificación únicas y cualquier otra instrucción relevante para su procesamiento individual.
• Detalles Precisos de Ensambles Soldados (Planos de Subconjunto): Para los componentes que se forman soldando varias piezas (por ejemplo, una viga armada con rigidizadores), se generan planos de ensamble. Estos muestran claramente cómo se unen las piezas individuales, las dimensiones del conjunto final, las especificaciones completas de soldadura (tipo, tamaño, ubicación, simbología estándar AWS o ISO), y las tolerancias del ensamble. Se presta especial atención a la secuencia de soldadura si esta es crítica para controlar deformaciones.
• Planos de Montaje Explícitos: Los planos de montaje indican cómo se conectan las diferentes vigas prefabricadas y otros elementos estructurales en la obra. Incluyen marcas de identificación de cada elemento (coincidentes con las marcas en las piezas físicas), cotas de ubicación precisas referidas a los ejes del proyecto, detalles de todas las conexiones (tipo y cantidad de tornillos, secuencia de apriete si es relevante), niveles de montaje y cualquier instrucción específica necesaria para la correcta instalación.
• Listas de Materiales Integradas y Detalladas: Asociadas a los planos, se generan listas de materiales (BOM) extremadamente precisas, extraídas directamente del modelo 3D. Estas listas no solo incluyen perfiles y planchas, sino también toda la tornillería (cantidad, tipo, grado, ubicación), consumibles de soldadura estimados y cualquier otro elemento requerido.
• Simbología Estandarizada y Consistente: Se utiliza una simbología coherente y conforme a normativas internacionales (como AWS para soldadura) en todos los planos, asegurando que el lenguaje gráfico sea universalmente comprendido por el personal cualificado.
• Inclusión de Tolerancias Relevantes: Se especifican claramente las tolerancias dimensionales y geométricas permitidas para cada operación de fabricación y para el ensamble final, basadas en las capacidades del taller y los requisitos de montaje.

La siguiente información detalla los componentes típicos encontrados en planos de taller generados con un enfoque DfMA:

Componentes Esenciales en Planos de Taller Optimizados (DfMA)

Equilibrio entre Estandarización y Singularidad del Proyecto

Uno de los retos y, a la vez, grandes ventajas de la ingeniería de detalle optimizada es lograr un equilibrio inteligente entre la estandarización (que impulsa la eficiencia) y la necesidad de adaptarse a los requisitos únicos de cada proyecto. No se trata de forzar soluciones genéricas, sino de aplicar la estandarización de manera estratégica donde aporta valor sin comprometer el diseño específico. Este equilibrio se logra mediante:

• Estandarización a Nivel de Componentes y Procesos, no de Diseño Global: Se estandarizan elementos como tipos de placas de conexión, detalles de rigidizadores, patrones de perforación para ciertos rangos de carga, tipos de soldadura preferidos, o procesos de fabricación y control de calidad. Esto no significa que todas las vigas sean iguales, sino que se construyen utilizando "bloques" o métodos estandarizados que el taller domina.
• Desarrollo de Bibliotecas de Detalles Paramétricos: Se crean bibliotecas de detalles de conexión comunes (ej. conexión a cortante simple, conexión momento viga-columna) que son paramétricos. Esto significa que el detalle base es estándar, pero sus dimensiones (espesores de placa, número y diámetro de tornillos, tamaño de soldadura) se ajustan automáticamente según las cargas y geometrías específicas de cada nodo del proyecto, calculadas por el ingeniero estructural.
• Modularización Inteligente: Para proyectos con elementos repetitivos (por ejemplo, edificios de varios pisos con plantas similares), se busca modularizar el diseño estructural en la medida de lo posible. Esto permite prefabricar módulos o conjuntos de vigas idénticos, maximizando la eficiencia de la producción en serie.
• Flexibilidad en el Software de Detallamiento: Las herramientas de software avanzadas permiten gestionar eficientemente tanto los elementos estándar (reutilizando definiciones) como los elementos singulares o especiales que inevitablemente surgen en cualquier proyecto. La clave es poder manejar ambos tipos de elementos dentro del mismo modelo y flujo de trabajo.
• Comunicación Clara de Elementos "Especiales": Cuando un detalle no puede ajustarse a los estándares por razones estructurales o arquitectónicas válidas, se documenta con especial claridad y se discute específicamente con el equipo de producción para asegurar que se comprendan los requisitos particulares de su fabricación y montaje.

Este enfoque permite aprovechar las ventajas de la eficiencia industrial de la prefabricación, característica de las operaciones en Bogotá y otras zonas industriales de Colombia, sin sacrificar la flexibilidad necesaria para adaptarse a la diversidad arquitectónica y estructural de los proyectos de construcción.

Utilización de Simulaciones de Fabricación y Montaje

Para anticipar y resolver posibles dificultades antes de que impacten el costo o el cronograma, incorporamos simulaciones como parte integral del proceso DfMA. Estas simulaciones pueden variar en complejidad dependiendo del proyecto:

• Simulación de Secuencia de Ensamble en Taller: Utilizando el modelo 3D detallado, se puede simular virtualmente el proceso de armado de los ensambles soldados más complejos. Esto ayuda a verificar la accesibilidad para soldadura y herramientas, optimizar la secuencia para minimizar deformaciones por calor y asegurar que el flujo de trabajo propuesto sea lógico y eficiente para los operarios.
• Verificación de Manipulación y Volteo: Se analiza virtualmente cómo se manipularán las vigas y ensambles pesados dentro del taller, asegurando que los puntos de izaje propuestos sean adecuados y que las piezas puedan ser volteadas de forma segura si se requiere soldadura por ambos lados.

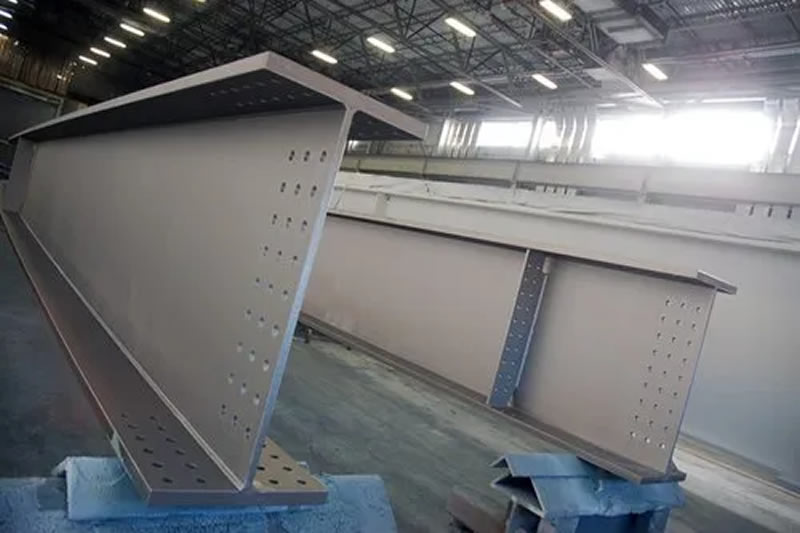

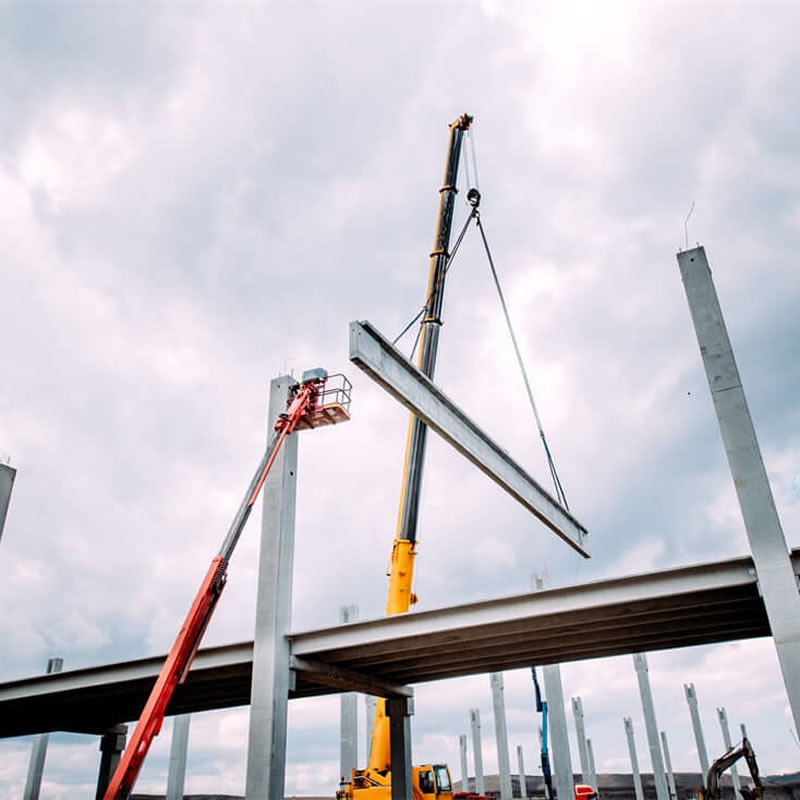

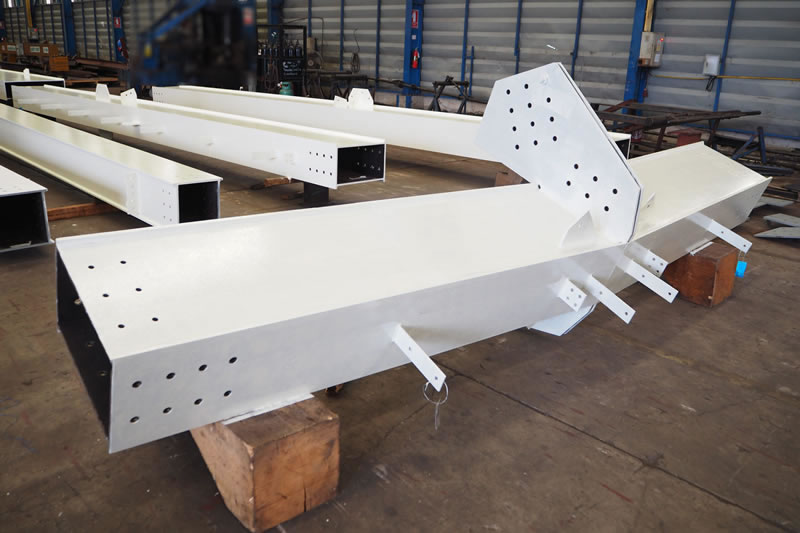

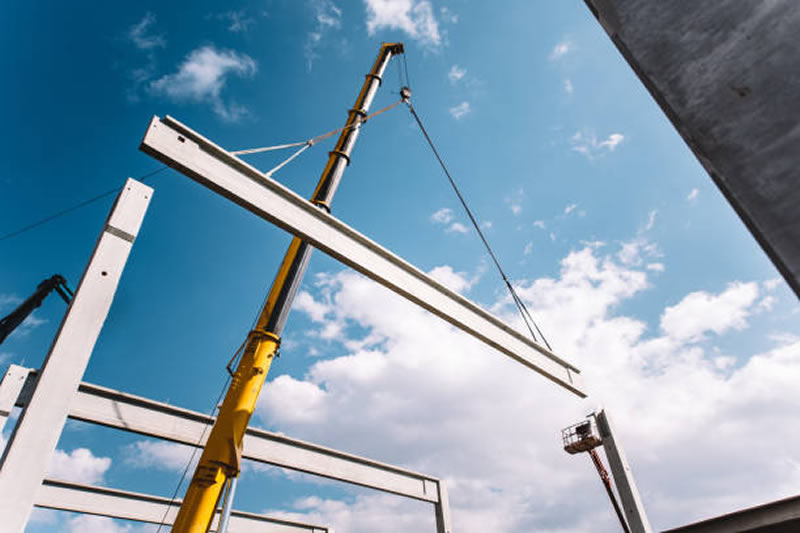

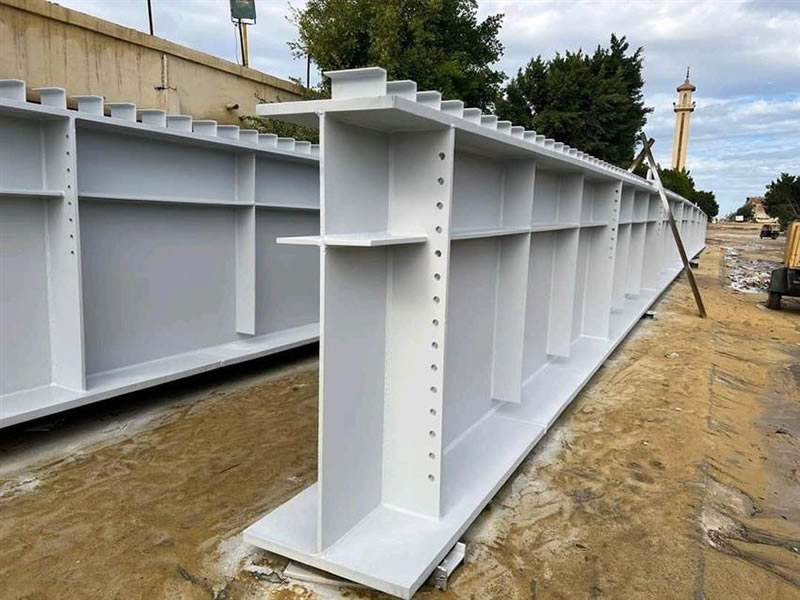

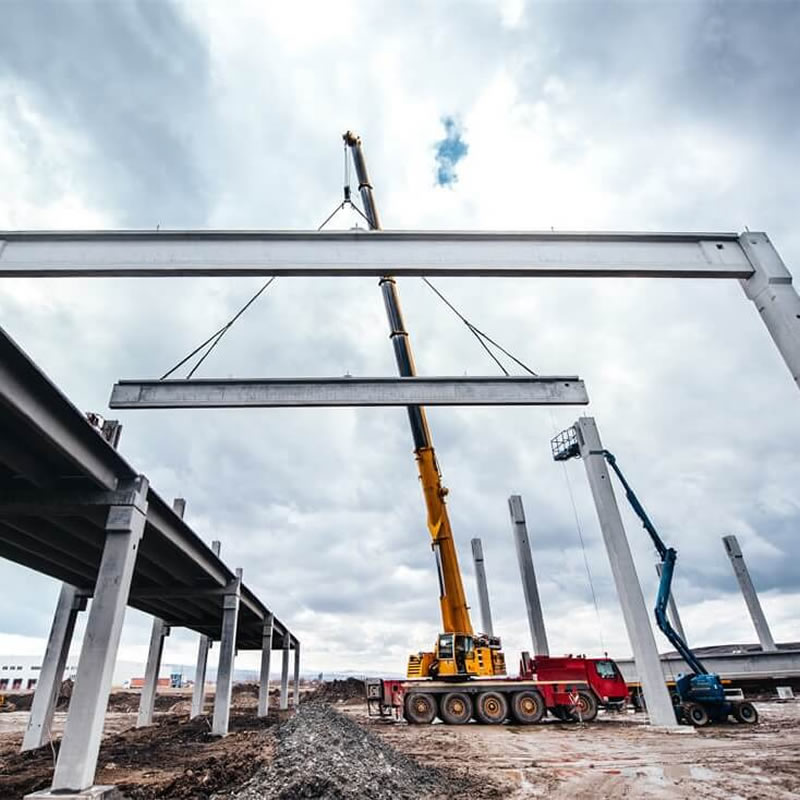

• Simulación de Secuencia de Montaje en Obra (4D): Integrando el modelo 3D detallado con el cronograma del proyecto (BIM 4D), se visualiza la secuencia de montaje de las vigas prefabricadas en el sitio. Esto permite:
  • Detectar posibles conflictos de espacio o tiempo entre diferentes actividades de construcción.
  • Optimizar la ubicación y el uso de grúas, planificando los radios de alcance y las capacidades de carga necesarias.
  • Identificar requerimientos de apuntalamiento temporal y planificar su instalación y remoción.
  • Mejorar la seguridad al visualizar y planificar las maniobras de izaje y montaje.
• Análisis de Tolerancias Acumuladas: Aunque no es una simulación visual en el sentido tradicional, se pueden realizar análisis para prever cómo las tolerancias de fabricación de componentes individuales pueden acumularse y afectar el ajuste final en obra, permitiendo ajustar las tolerancias o prever puntos de ajuste en el diseño.

A continuación, se resumen los beneficios clave derivados del uso de simulaciones en el contexto DfMA:

Beneficios Clave de las Simulaciones en el DfMA de Vigas Prefabricadas

El uso de estas simulaciones, habilitado por los modelos 3D detallados y la metodología BIM, representa una herramienta poderosa para la gestión proactiva de riesgos y la optimización integral del ciclo de vida de las vigas prefabricadas.

Definición y Gestión Rigurosa de Tolerancias de Fabricación y Montaje

La gestión precisa de las tolerancias es un aspecto crítico en la ingeniería de detalle optimizada para la fabricación de vigas prefabricadas de acero. Un manejo inadecuado de las tolerancias puede llevar a problemas graves de ajuste en obra, necesidad de retrabajos costosos y retrasos en el cronograma. Nuestro enfoque DfMA aborda las tolerancias de manera proactiva y sistemática:

• Comprensión de las Capacidades del Taller: El primer paso es conocer las tolerancias que razonablemente se pueden alcanzar con los equipos y procesos de fabricación disponibles (corte CNC, perforación, soldadura, armado). Las tolerancias especificadas en los planos deben ser realistas y alcanzables por el taller sin incurrir en costos excesivos por precisión innecesaria.
• Especificación Clara en Planos: Las tolerancias dimensionales (longitud, ancho, altura), geométricas (planitud, rectitud, perpendicularidad) y de posición (ubicación de agujeros, rigidizadores) se indican explícitamente en los planos de taller y despiece donde son relevantes. No se dejan a la interpretación general. Se utilizan estándares reconocidos (como los de la AISC - American Institute of Steel Construction o normativas europeas adaptadas) como base, pero se ajustan según las necesidades específicas del proyecto y las capacidades del taller.
• Distinción entre Tolerancias de Fabricación y Montaje: Se diferencia claramente entre las tolerancias aplicables a la fabricación de los componentes individuales y ensambles en el taller, y las tolerancias permitidas para el montaje final de la estructura en obra. Las tolerancias de montaje suelen ser más amplias para permitir el ajuste, pero deben ser compatibles con las tolerancias de fabricación acumuladas.
• Análisis de Acumulación de Tolerancias (Tolerance Stack-up): Se considera cómo las pequeñas variaciones permitidas en cada pieza pueden sumarse a lo largo de una línea de componentes conectados. En puntos críticos (por ejemplo, conexiones de momento, apoyos de equipos sensibles), se puede realizar un análisis formal para asegurar que la variación total acumulada se mantenga dentro de límites aceptables o para diseñar puntos de ajuste controlados.
• Diseño para el Ajuste: En ciertos casos, especialmente en conexiones complejas o interfaces con otros sistemas constructivos (como fachadas o concreto prefabricado), se pueden diseñar intencionalmente detalles que permitan cierto grado de ajuste en obra (por ejemplo, agujeros ovalados o sobredimensionados con arandelas adecuadas, uso de shims o lainas de ajuste). El DfMA ayuda a identificar dónde estos ajustes son más necesarios y a diseñarlos de forma que sean fáciles de implementar.
• Control de Calidad en Taller: Un componente esencial de la gestión de tolerancias es un programa robusto de control de calidad en el taller, que verifique que las piezas y ensambles fabricados cumplen con las tolerancias especificadas en los planos antes de ser despachados a obra.
• Comunicación con el Equipo de Montaje: Las tolerancias de montaje y los puntos de ajuste diseñados se comunican claramente al equipo de instalación a través de los planos de montaje y, si es necesario, mediante instrucciones específicas.

La gestión efectiva de tolerancias desde la ingeniería de detalle es fundamental para lograr el concepto de "plug and play" en la construcción metálica: piezas que encajan correctamente a la primera, minimizando las operaciones imprevistas y costosas en el sitio de obra.

A continuación, se presenta un resumen de consideraciones clave en la gestión de tolerancias para vigas prefabricadas:

Aspectos Clave en la Gestión de Tolerancias (DfMA)

Valor Añadido Percibido Directamente por el Cliente Final

La implementación de la ingeniería de detalle optimizada para fabricación (DfMA) en vigas prefabricadas de acero no es simplemente una mejora técnica interna; se traduce directamente en beneficios tangibles y valor añadido significativo para el cliente final del proyecto de construcción. Este valor se manifiesta de diversas maneras:

• Reducción de Costos Totales del Proyecto: Aunque una ingeniería de detalle más elaborada puede tener un costo inicial ligeramente superior en la fase de diseño/detallamiento, este se compensa con creces por los ahorros generados posteriormente:
  • Menor consumo de material debido a la optimización y reducción de mermas.
  • Menores costos de mano de obra en taller gracias a la eficiencia en fabricación (procesos optimizados, menos retrabajos).
  • Menores costos de mano de obra en obra debido a un montaje más rápido y con menos imprevistos.
  • Reducción de costos asociados a retrasos (equipos alquilados por menos tiempo, entrega anticipada del proyecto).
  • Minimización de sobrecostos por errores o modificaciones de última hora en obra.
• Reducción de Tiempos de Ejecución del Proyecto: La eficiencia ganada tanto en taller como en obra acelera el cronograma general:
  • Fabricación más rápida y predecible.
  • Montaje ágil y sin contratiempos gracias a la precisión de las piezas y la claridad de los planos.
  • Menor tiempo de permanencia de grúas y equipos pesados en obra.
  • Posibilidad de iniciar actividades subsecuentes (instalación de losas, fachadas, etc.) de manera anticipada.

  En el competitivo entorno de la construcción en Bogotá y Colombia, cumplir e incluso acortar los plazos de entrega es un diferenciador clave.

• Mejora en la Calidad y Precisión de la Estructura: Un detallamiento DfMA conduce a una fabricación más controlada y un montaje más preciso, resultando en una estructura final de mayor calidad:
  • Componentes fabricados con mayor consistencia y dentro de tolerancias estrictas.
  • Mejor ajuste entre elementos, resultando en una estructura más sólida y alineada.
  • Reducción de esfuerzos inducidos por malos ajustes durante el montaje.
  • Cumplimiento más riguroso de las especificaciones de diseño estructural.
• Mayor Predictibilidad y Menor Riesgo: Al anticipar y resolver problemas potenciales durante la fase de detallamiento, se reduce la incertidumbre y el riesgo general del proyecto:
  • Menor probabilidad de encontrar errores o interferencias durante la fabricación o el montaje.
  • Presupuestos y cronogramas más fiables.
  • Menos disputas o reclamaciones relacionadas con errores de diseño o fabricación.
• Mejora en la Seguridad Durante el Montaje: Detalles pensados para facilitar el ensamblaje, marcas claras y secuencias de montaje optimizadas (posiblemente simuladas) contribuyen a un entorno de trabajo más seguro para el personal de instalación.
• Sostenibilidad Mejorada: La optimización del uso de materiales y la reducción de desperdicios contribuyen a un menor impacto ambiental del proyecto.

En esencia, el cliente final recibe un producto (la estructura metálica) que no solo cumple con los requisitos funcionales y estéticos, sino que lo hace de manera más económica, rápida, fiable y con mayor calidad intrínseca, gracias a la inteligencia constructiva incorporada desde la ingeniería de detalle.

Continuación: Valor Añadido Percibido Directamente por el Cliente Final

El impacto positivo de la ingeniería de detalle optimizada para fabricación (DfMA) se extiende a lo largo de todo el ciclo de vida del proyecto y beneficia a múltiples partes interesadas, aunque el cliente final es quien percibe la suma de estas ventajas de forma más directa. La fiabilidad que aporta este enfoque es especialmente valorada en proyectos donde el tiempo es crítico o donde la estructura metálica juega un papel central en la funcionalidad o estética del edificio.

Consideremos, por ejemplo, un proyecto de infraestructura comercial en Bogotá. Un retraso en la entrega de la estructura metálica puede significar semanas o meses de pérdida de ingresos por alquiler o ventas. La capacidad del enfoque DfMA para entregar una estructura precisa, de montaje rápido y predecible, mitiga significativamente este riesgo financiero. De igual forma, en proyectos industriales donde la estructura soporta equipos pesados o procesos productivos sensibles, la precisión dimensional garantizada por un detallamiento y fabricación controlados es indispensable para la correcta instalación y funcionamiento de dichos equipos.

La transparencia que se puede lograr mediante el uso de modelos 3D detallados y la metodología BIM integrada con DfMA también aporta valor. El cliente puede visualizar el progreso, comprender mejor el diseño y tener mayor confianza en el proceso constructivo. Esta capacidad de visualización facilita la toma de decisiones colaborativa si surgen ajustes o cambios menores durante la ejecución.

El siguiente cuadro resume cómo los beneficios del DfMA impactan a diferentes actores clave en un proyecto de construcción:

Distribución de Beneficios del DfMA entre Actores del Proyecto

Consideraciones Finales sobre la Ingeniería de Detalle Optimizada

La adopción de una ingeniería de detalle optimizada para la fabricación representa una evolución necesaria en el sector de la construcción metálica en Colombia. Va más allá de ser una simple técnica de dibujo; es una filosofía de trabajo colaborativa e integrada que busca la excelencia operativa desde la concepción del detalle hasta el montaje final de la viga prefabricada. Al centrarse en la eficiencia de la fabricación y la facilidad del montaje sin comprometer la integridad estructural ni los requerimientos del diseño, se desbloquean mejoras significativas en costo, tiempo y calidad.

La inversión en software avanzado, la capacitación continua del personal de ingeniería y producción, y el fomento de una cultura de colaboración son elementos importantes para implementar con éxito este enfoque. Las empresas especializadas en estructuras metálicas que dominan esta disciplina, como la nuestra operando en Bogotá y para toda Colombia, ofrecen una ventaja competitiva tangible a sus clientes.

La capacidad de entregar vigas prefabricadas de acero que no solo cumplen con las especificaciones técnicas, sino que están intrínsecamente diseñadas para ser producidas y montadas de la manera más eficiente posible, es un factor diferenciador poderoso. Permite abordar proyectos más complejos con mayor confianza, cumplir cronogramas ajustados y ofrecer soluciones estructurales que aportan un valor superior al cliente a lo largo de todo el proyecto. Este enfoque proactivo hacia la constructibilidad es un pilar fundamental para el éxito en el dinámico mercado de la construcción actual.
