Protocolos Detallados de Aseguramiento y Control de Calidad (QA/QC) Adaptados Específicamente para Componentes Únicos en Vigas Metálicas Personalizadas a Medida para Proyectos Especiales Dentro del Ámbito de las Vigas de Acero Armadas o Fabricadas en Bogotá y Colombia.

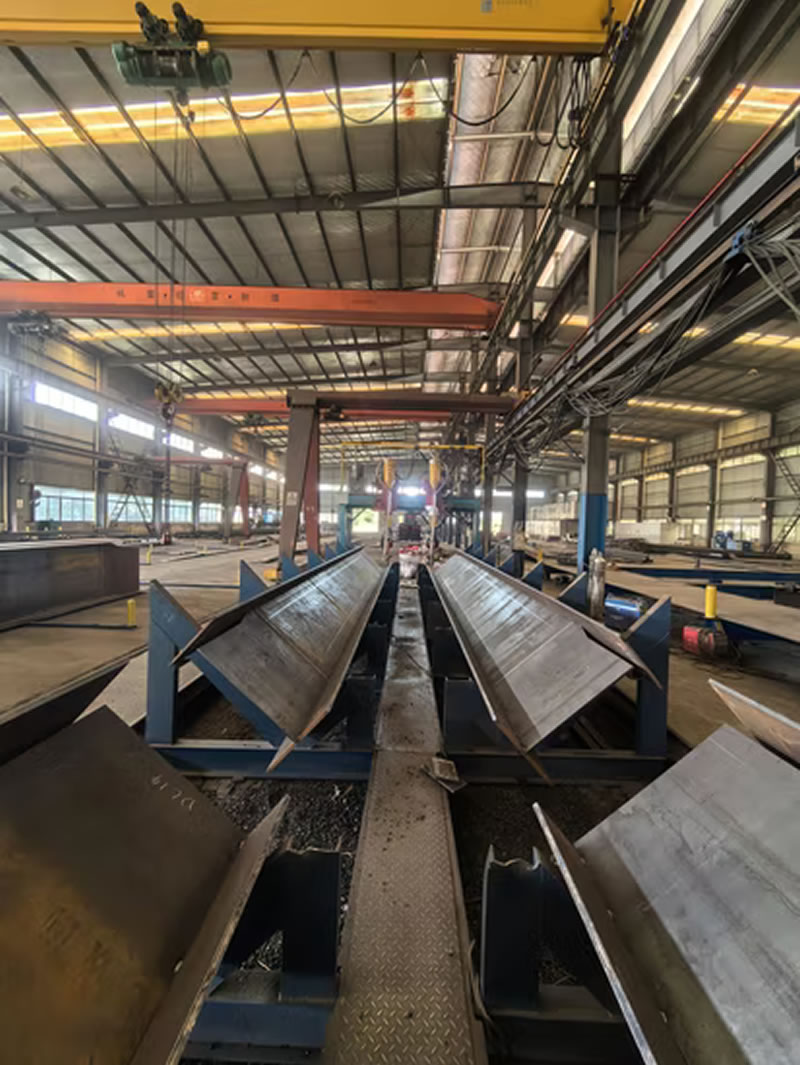

La fabricación de vigas metálicas personalizadas a medida para proyectos especiales representa un desafío singular en el campo de las estructuras metálicas. A diferencia de los componentes estandarizados, estas vigas, a menudo con geometrías complejas, dimensiones no convencionales o requisitos de rendimiento excepcionales, demandan un enfoque de aseguramiento y control de calidad (QA/QC) que vaya más allá de la simple aplicación de normativas genéricas. Los protocolos de QA/QC deben ser meticulosamente adaptados a la singularidad de cada componente, garantizando que, a pesar de su naturaleza única, cumplan e incluso superen los estándares de seguridad, funcionalidad y durabilidad requeridos. Este proceso adaptativo es vital en proyectos desarrollados en Colombia, donde la combinación de desafíos geográficos, sísmicos y arquitectónicos a menudo requiere soluciones estructurales verdaderamente a medida.

El punto de partida para un QA/QC efectivo en vigas personalizadas es el reconocimiento de que las tolerancias, los criterios de inspección y los métodos de prueba definidos en códigos estándar (como los referenciados en la NSR-10 para Colombia) pueden no ser directamente aplicables o suficientes. La singularidad de estas vigas puede residir en múltiples aspectos: una curvatura específica, cambios de sección variables, perforaciones estratégicamente ubicadas para instalaciones, o el uso de aceros de alta resistencia con propiedades particulares. Por lo tanto, el primer paso crítico es desarrollar un conjunto de criterios de aceptación dimensionales y geométricos específicos para el componente en cuestión.

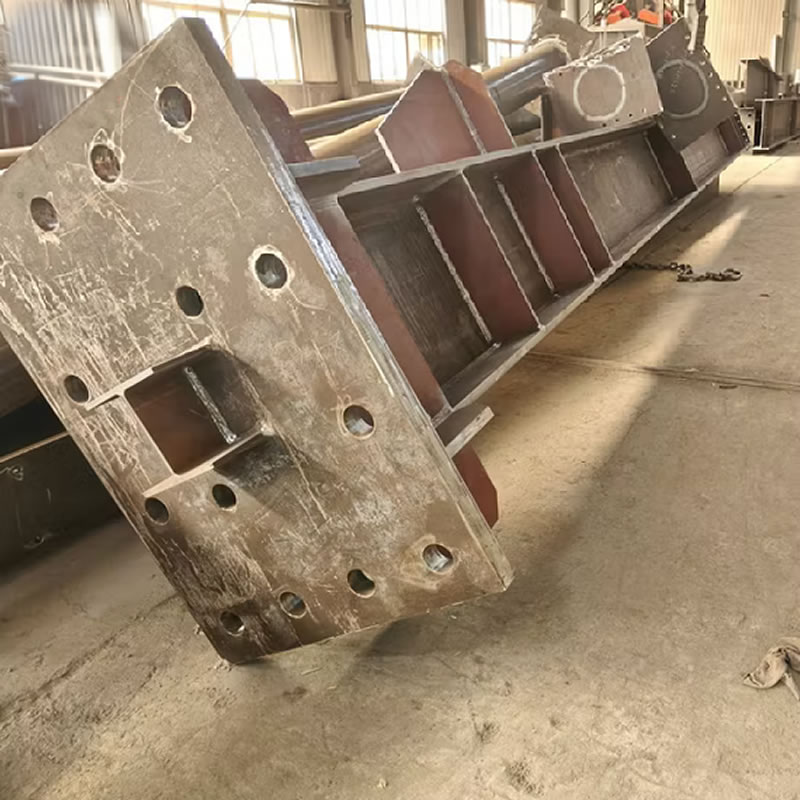

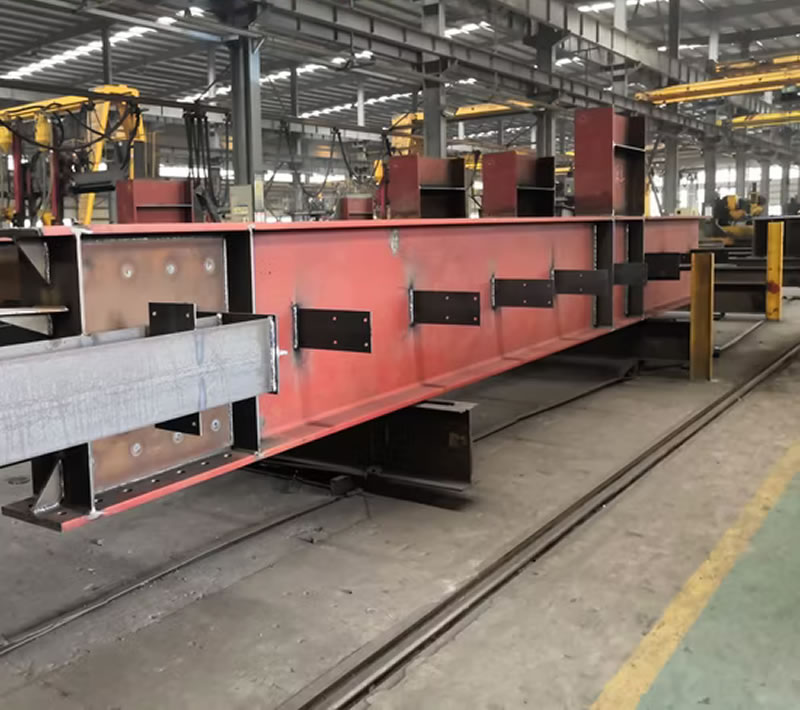

Establecimiento de Criterios de Aceptación Dimensional y Geométrica Específicos

Cuando las normas estándar no son suficientes para definir las tolerancias aceptables para una viga personalizada, es imperativo establecer criterios a medida. Este proceso no es arbitrario; se basa en un análisis riguroso que considera varios factores:

• Análisis de Ingeniería Estructural: Los cálculos de diseño y los modelos de elementos finitos (FEA) son fundamentales. Estos análisis determinan cómo las desviaciones dimensionales o geométricas podrían afectar el comportamiento estructural de la viga bajo carga, incluyendo la distribución de esfuerzos, la deflexión y la estabilidad. Las tolerancias se definen para asegurar que cualquier variación permitida no comprometa la integridad estructural ni la seguridad.
• Requisitos Funcionales y de Interfaz: La viga personalizada a menudo debe interactuar con otros componentes estructurales o sistemas (fachadas, instalaciones, etc.). Las tolerancias deben considerar los requisitos de ajuste y montaje. Por ejemplo, la precisión en la ubicación de puntos de conexión es vital para un ensamblaje eficiente y correcto en obra, especialmente en proyectos complejos en ciudades como Bogotá.
• Capacidades de Fabricación: Los criterios deben ser realistas y alcanzables con los procesos de fabricación disponibles. Se debe establecer un diálogo entre el equipo de diseño y el taller de fabricación para comprender las limitaciones y capacidades de los equipos de corte, conformado, soldadura y ensamblaje. Establecer tolerancias excesivamente estrictas puede incrementar innecesariamente los costos y tiempos de fabricación.
• Evaluación de Riesgos: Se realiza una evaluación de los riesgos asociados a posibles desviaciones. Las dimensiones o características geométricas consideradas críticas para el rendimiento o la seguridad tendrán tolerancias más estrictas que aquellas con menor impacto.
• Especificaciones del Cliente y del Proyecto: Los requisitos particulares del cliente o las especificaciones generales del proyecto pueden imponer criterios dimensionales o geométricos adicionales que deben ser incorporados.

Estos criterios a medida se documentan formalmente y se convierten en la referencia principal para todas las inspecciones dimensionales y geométricas durante el proceso de fabricación y en la inspección final.

Comparativa: Criterios QA/QC Estándar vs. Adaptados para Vigas Únicas

La siguiente información ilustra las diferencias fundamentales entre aplicar criterios estándar y desarrollar protocolos adaptados para vigas metálicas personalizadas.

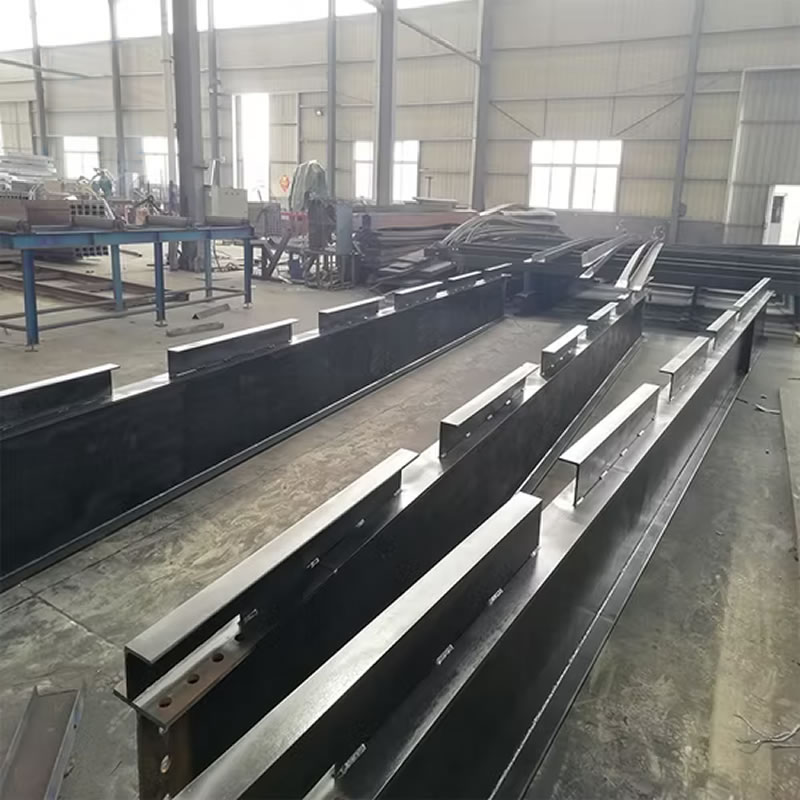

Desarrollo de un Plan de Puntos de Inspección (PPI) a Medida

Una vez establecidos los criterios de aceptación específicos, el siguiente paso es plasmarlos en un Plan de Puntos de Inspección (PPI) detallado y adaptado a la viga única. El PPI es un documento fundamental que guía todo el proceso de QA/QC, desde la recepción de materiales hasta la liberación final del componente fabricado. A diferencia de un PPI genérico, uno diseñado para una viga especial es mucho más granular y específico.

Un PPI a medida para una viga personalizada debe incluir elementos clave diseñados para abordar la singularidad del componente:

• Identificación Única del Componente: Referencia clara y unívoca a la viga específica (número de plano, código de pieza, etc.).
• Secuencia Detallada de Operaciones de Fabricación: Desglose del proceso productivo en etapas lógicas (corte, conformado, preparación de bordes, armado, soldadura, tratamientos térmicos si aplican, limpieza, pintura, etc.).
• Puntos de Inspección Específicos en Cada Etapa: Identificación clara de los momentos exactos dentro del proceso donde se realizarán las verificaciones de calidad. Esto incluye puntos de espera (hold points), donde el proceso no puede continuar sin la aprobación de QA/QC, y puntos de atestiguamiento (witness points), donde la inspección se realiza en presencia de QA/QC o del cliente/tercera parte si es requerido.
• Características a Inspeccionar en Cada Punto: Detalle preciso de qué se va a medir o verificar en cada punto de inspección. Para vigas únicas, esto va más allá de dimensiones básicas e incluye:
  • Verificación de geometrías complejas (radios de curvatura, ángulos específicos, conicidades).
  • Comprobación de dimensiones críticas identificadas en el análisis de ingeniería.
  • Inspección visual de soldaduras (preparación de junta, ejecución, acabado).

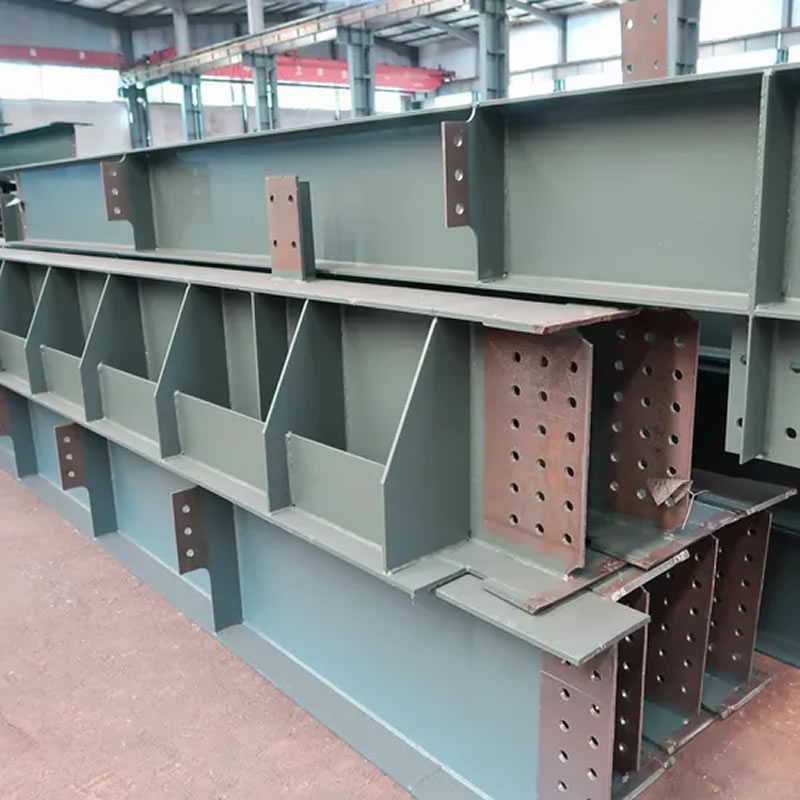

  • Verificación de la correcta ejecución de detalles constructivos especiales (rigidizadores, perforaciones, cartelas).
  • Control dimensional durante y después del armado y la soldadura para monitorear deformaciones.
• Criterios de Aceptación Aplicables: Referencia directa a los criterios dimensionales, geométricos y de calidad (ej. calidad de soldadura según AWS D1.1 o procedimiento calificado específico) establecidos para esa característica y esa viga en particular.
• Método o Herramienta de Inspección: Especificación del equipo o técnica a utilizar para cada verificación (ej. cinta métrica calibrada, nivel de precisión, galgas de soldadura, equipo de ultrasonido, brazo de medición portátil, escáner láser).
• Frecuencia de Inspección: Definición de si la inspección se realiza sobre el 100% de las características o mediante un muestreo estadísticamente representativo (aunque para componentes únicos y críticos, la inspección al 100% suele ser la norma para dimensiones clave).
• Responsable de la Inspección: Indicación de quién realiza la inspección (operario, supervisor de producción, inspector de QA/QC interno, inspector externo).
• Registro Requerido: Especificación del formato o documento donde se registrarán los resultados de la inspección (checklists, reportes dimensionales, informes de END).
• Acciones en Caso de No Conformidad: Procedimiento a seguir si una característica no cumple con los criterios de aceptación (identificación, segregación, reporte, análisis de disposición: reparar, retrabajar, aceptar bajo concesión con justificación o rechazar).

Este nivel de detalle en el PPI asegura que todos los aspectos críticos de la viga personalizada sean controlados sistemáticamente a lo largo de su fabricación, minimizando la posibilidad de errores o desviaciones no detectadas que podrían comprometer su rendimiento o seguridad. La adaptación del PPI es un reflejo directo de la complejidad y criticidad del componente.

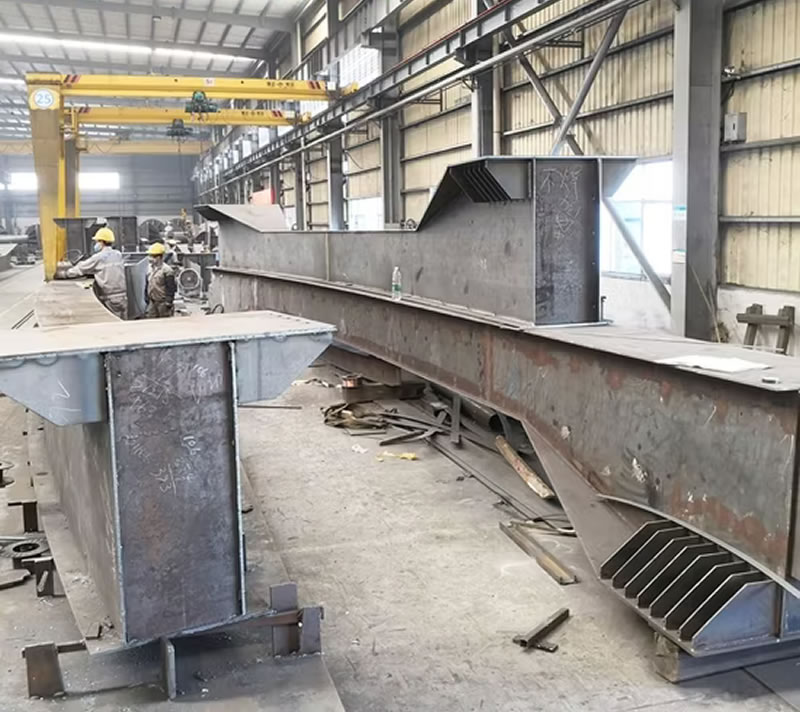

Técnicas Avanzadas de Metrología para Formas Complejas

La verificación dimensional y geométrica de vigas personalizadas con formas complejas a menudo supera las capacidades de las herramientas de medición tradicionales como cintas métricas, niveles o escuadras. Para asegurar la conformidad con los criterios de aceptación específicos y altamente detallados, es frecuente recurrir a técnicas avanzadas de metrología. Estas tecnologías permiten capturar la geometría tridimensional del componente con alta precisión y compararla directamente con el modelo CAD de diseño.

Algunas de las técnicas más empleadas en la fabricación de vigas especiales en Colombia incluyen:

• Brazos de Medición Portátiles (Portable Measuring Arms - PMAs): Estos dispositivos articulados, equipados con un palpador (táctil) o un escáner láser, permiten al operador tocar puntos específicos o escanear superficies de la viga. El software asociado registra las coordenadas 3D de estos puntos o nubes de puntos, permitiendo mediciones precisas de distancias, ángulos, diámetros, planitudes, curvaturas y perfiles complejos. Son versátiles y pueden usarse directamente en el taller de fabricación. Su precisión es adecuada para la mayoría de las tolerancias estructurales.
• Escáneres Láser 3D (Laser Trackers y Escáneres de Mano):
  • Laser Trackers: Son dispositivos de muy alta precisión que rastrean un reflector esférico (SMR). Permiten medir coordenadas 3D de puntos discretos en volúmenes grandes con gran exactitud. Son ideales para verificar dimensiones generales, alineaciones y la posición de puntos clave en vigas de gran tamaño o estructuras ensambladas.
  • Escáneres Láser de Mano o Montados en Brazo: Proyectan una línea o patrón láser sobre la superficie y capturan su deformación mediante cámaras. Generan rápidamente densas nubes de puntos que representan la superficie completa de la viga. Son excelentes para verificar formas orgánicas, curvaturas complejas y realizar comparaciones globales contra el modelo CAD (mapas de color de desviación).
• Fotogrametría Industrial: Esta técnica utiliza múltiples fotografías tomadas desde diferentes ángulos, junto con puntos de referencia codificados, para reconstruir la geometría 3D del objeto. Es especialmente útil para componentes muy grandes donde el uso de brazos o trackers podría ser limitado o para capturar el estado de una estructura en un momento dado. Requiere un procesamiento posterior de las imágenes, pero puede alcanzar precisiones notables dependiendo de la configuración.
• Máquinas de Medición por Coordenadas (CMM): Aunque generalmente se encuentran en laboratorios de metrología y son menos portátiles, las CMM de gran tamaño o tipo puente/gantry pueden usarse para inspeccionar componentes de tamaño considerable con la máxima precisión, si la logística lo permite.

La elección de la técnica depende de factores como el tamaño y la complejidad de la viga, las tolerancias requeridas, el entorno de medición (taller vs. laboratorio), el presupuesto y el tiempo disponible. La implementación de estas tecnologías requiere personal capacitado y procedimientos de medición bien definidos para garantizar resultados fiables.

Aplicación de Metrología Avanzada en Vigas Personalizadas

A continuación, se presenta una visión general de cómo estas técnicas se aplican en el contexto de vigas únicas.

Calificación de Procedimientos de Ensayos No Destructivos (END) Específicos

Las vigas personalizadas a menudo presentan geometrías de junta, espesores o tipos de materiales que no están cubiertos explícitamente por los procedimientos de Ensayos No Destructivos (END) estandarizados (por ejemplo, los descritos en AWS D1.1 para ultrasonido o partículas magnéticas en configuraciones comunes). Cuando esto ocurre, es necesario calificar procedimientos de END específicos para asegurar que la técnica de inspección seleccionada sea capaz de detectar discontinuidades relevantes en esa configuración particular.

La calificación de un procedimiento de END específico implica un proceso riguroso:

1. Identificación de la Necesidad: Determinar si la geometría de la junta (ej. conexiones muy agudas, accesos limitados, soldaduras en T con curvaturas complejas), el material (aceros especiales, diferentes grados) o el proceso de soldadura (métodos no estándar) requieren un enfoque de END adaptado.
2. Desarrollo del Procedimiento Escrito: Elaborar un documento detallado que describa paso a paso cómo se realizará el END. Esto incluye:
   • Alcance y aplicabilidad (geometría específica, material).
   • Equipamiento a utilizar (tipo de equipo, palpadores, bloques de calibración, consumibles).
   • Calibración del equipo (utilizando bloques de referencia que simulen la condición real lo mejor posible).
   • Técnica de inspección detallada (patrones de barrido, ángulos de incidencia, zonas de examen).
   • Criterios de aceptación específicos (basados en códigos aplicables o definidos por ingeniería si son más restrictivos).
   • Requisitos de calificación del personal.
   • Formato de reporte de resultados.
3. Diseño y Fabricación de Bloques de Calificación (Mock-ups): Crear piezas de prueba (mock-ups) que repliquen fielmente la geometría de la junta, el material, el espesor y el proceso de soldadura de la viga real. Estos bloques deben contener discontinuidades artificiales conocidas (ej. taladros laterales, muescas) o discontinuidades inducidas reales (si es posible y controlable) de tamaños relevantes para los criterios de aceptación.
4. Demostración Práctica: El personal de Nivel II o III en END debe demostrar que, aplicando el procedimiento escrito y utilizando el equipo especificado en el mock-up, son capaces de detectar y caracterizar de manera fiable las discontinuidades conocidas.
5. Documentación y Aprobación: Registrar formalmente los resultados de la demostración. El procedimiento calificado, junto con la evidencia de su efectividad (resultados de la demostración en el mock-up), debe ser aprobado por la autoridad competente (ingeniero responsable, Nivel III de la empresa, cliente o tercera parte, según corresponda).

Este proceso asegura que los END aplicados a juntas o componentes no estándar proporcionen un nivel de confianza equivalente al obtenido en inspecciones estandarizadas, siendo un pilar fundamental del QA/QC para vigas personalizadas críticas, especialmente en proyectos de infraestructura o edificaciones singulares en Colombia.

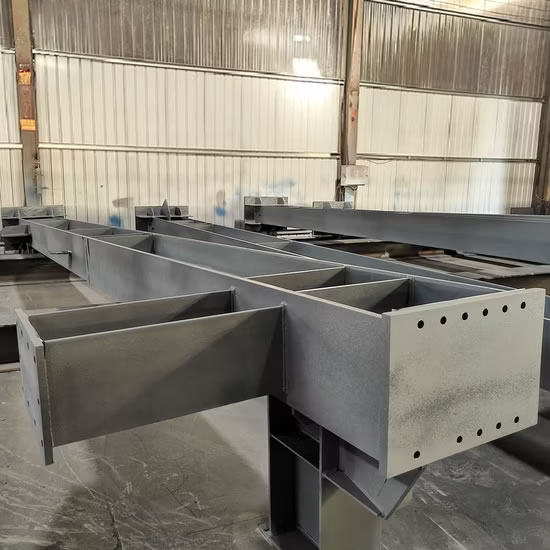

Definición de Niveles de Inspección Rigurosos para Componentes Críticos

No todas las partes de una viga personalizada, ni todas las vigas dentro de un proyecto especial, tienen el mismo nivel de criticidad. La criticidad se relaciona con las consecuencias de una posible falla de ese componente o de una característica específica del mismo. Para las vigas personalizadas que son elementos estructurales primarios, que soportan cargas significativas, cuya falla tendría consecuencias graves (colapso, riesgo para la vida humana, impacto económico severo), o que son simplemente irremplazables una vez instaladas, es lógico y necesario definir un nivel de inspección más riguroso.

Este nivel de inspección incrementado se traduce en:

• Mayor Porcentaje de Ensayos No Destructivos (END): Mientras que las normas pueden permitir porcentajes de inspección por END (ej. 10% o 25% de ciertas soldaduras), para componentes críticos únicos, a menudo se especifica el 100% de inspección por END en todas las soldaduras críticas (especialmente las de penetración completa) o en zonas de alta concentración de esfuerzos identificadas por el análisis estructural. La elección del método de END (ultrasonido, partículas magnéticas, líquidos penetrantes, radiografía) también puede ser más exigente.
• Mayor Frecuencia de Chequeos Dimensionales y Geométricos: En lugar de verificar dimensiones solo al final del proceso, se implementan chequeos dimensionales en etapas intermedias clave (ej. después del corte, después del armado, durante y después de la soldadura) para detectar y corregir desviaciones tempranamente, antes de que se acumulen o sean difíciles de remediar. La cantidad de puntos medidos en cada chequeo también puede aumentarse.
• Inspección Visual Continua y Detallada: Se intensifica la inspección visual en todas las etapas, no solo para soldaduras, sino también para la preparación de superficies, el armado, la alineación, y la detección de posibles daños o deformaciones inducidas por el manejo o el propio proceso de fabricación.
• Tolerancias Más Estrictas: Como se mencionó anteriormente, los criterios de aceptación dimensional y geométrica para componentes críticos pueden ser deliberadamente más estrictos que los nominales de la norma o los aplicados a componentes menos críticos.
• Mayor Participación de Personal QA/QC Calificado: Se requiere una supervisión y ejecución de las inspecciones por parte de personal con mayor experiencia y certificación (ej. inspectores de soldadura CWI, personal Nivel II o III en END).
• Puntos de Espera Obligatorios (Hold Points): Se establecen más puntos de espera en el PPI, donde la producción debe detenerse hasta que QA/QC realice y apruebe la inspección correspondiente, asegurando un control formal en etapas críticas.

La decisión sobre qué componentes o características requieren un nivel de inspección más riguroso se basa en una evaluación de riesgos que considera factores como:

• Función estructural del componente.
• Nivel de esfuerzos de diseño.
• Consecuencias de la falla.
• Complejidad de la fabricación y probabilidad de defectos.
• Requisitos normativos específicos (ej. para estructuras sismorresistentes en Colombia según NSR-10).
• Especificaciones del cliente o del proyecto.

Factores Determinantes para el Nivel de Rigor en la Inspección

La siguiente descripción resume los elementos clave que influyen en la decisión de aumentar el nivel de inspección para vigas personalizadas.

Documentación de Justificación Técnica para Aceptar Desviaciones Menores

En la fabricación de componentes complejos como las vigas personalizadas, a pesar de los controles rigurosos, pueden ocurrir desviaciones menores respecto a las especificaciones o tolerancias definidas. En ciertas situaciones, la corrección de estas desviaciones menores (ej. una ligera distorsión por soldadura, una dimensión marginalmente fuera de tolerancia) podría ser técnicamente inviable, desproporcionadamente costosa, requerir mucho tiempo o, peor aún, inducir daños mayores en el componente (ej. al intentar enderezar en frío una pieza compleja, introducir tensiones residuales no deseadas o dañar recubrimientos).

Cuando se presenta una situación así, no se puede simplemente ignorar la desviación. Es necesario un proceso formal para documentar la justificación técnica que permita aceptar la desviación bajo concesión. Este proceso es crucial para mantener la integridad del sistema de calidad y asegurar que la decisión se basa en criterios técnicos sólidos y no en conveniencia.

La documentación para justificar la aceptación de una desviación menor debe incluir, como mínimo:

1. Identificación Clara de la No Conformidad: Descripción precisa de la desviación detectada, indicando la característica afectada, la especificación requerida y la medición real obtenida. Incluir evidencia objetiva (fotos, reportes dimensionales, etc.).
2. Análisis de la Causa Raíz: Investigación para entender por qué ocurrió la desviación, con el fin de prevenir su recurrencia.
3. Evaluación del Impacto de la Desviación: Un análisis técnico detallado, realizado por ingeniería competente, para determinar el efecto de la desviación en:
   • La capacidad estructural y el rendimiento de la viga (resistencia, rigidez, estabilidad, fatiga). Esto a menudo requiere recalcular o re-simular (FEA) la condición "as-built".
   • La funcionalidad de la viga (ajuste con otros componentes, cumplimiento de gálibos, etc.).
   • La durabilidad y vida útil esperada.
   • La seguridad general de la estructura.
4. Evaluación de la Viabilidad y Riesgos de la Corrección: Análisis de las opciones de reparación o retrabajo, considerando:
   • Viabilidad técnica del método de corrección.
   • Costos asociados a la corrección.
   • Impacto en el cronograma del proyecto.
   • Riesgos de inducir daños adicionales o efectos perjudiciales (tensiones residuales, afectación metalúrgica, daño a recubrimientos) durante la corrección.
5. Justificación Técnica para la Aceptación: Si el análisis de impacto demuestra que la desviación no compromete la seguridad, funcionalidad o durabilidad de manera significativa, y la corrección es inviable o perjudicial, se redacta una justificación técnica clara y concisa para proponer la aceptación de la viga en su estado actual (aceptación "as-is" o bajo concesión).
6. Aprobaciones Requeridas: La propuesta de aceptación debe ser revisada y aprobada formalmente por las partes responsables, que típicamente incluyen:
   • Ingeniería responsable del diseño.
   • Departamento de QA/QC.
   • Representante del cliente o ingeniero del proyecto (especialmente si la desviación afecta requisitos contractuales o de diseño).
   • En algunos casos, una tercera parte independiente o la interventoría del proyecto.
7. Registro y Trazabilidad: La no conformidad, el análisis, la justificación y las aprobaciones deben quedar registrados formalmente y vinculados a la documentación de calidad de la viga específica, asegurando la trazabilidad completa de la decisión.

Este proceso riguroso garantiza que cualquier desviación aceptada sea una decisión informada y controlada, manteniendo la confianza en la calidad e integridad del componente único, un aspecto vital en proyectos de alto perfil en Bogotá y otras regiones de Colombia.

Integración de Requisitos de Inspección del Cliente o Terceras Partes

En proyectos especiales que involucran vigas personalizadas a medida, es común que el cliente (propietario del proyecto, contratista principal) o una entidad de tercera parte designada (interventoría, agencia de inspección independiente, certificador) tengan sus propios requisitos de inspección y aseguramiento de calidad. Estos requisitos pueden complementar, o en algunos casos ser más estrictos, que los protocolos internos del fabricante. Es imperativo que el sistema de QA/QC adaptado para el componente único integre eficazmente estos requisitos externos desde las etapas iniciales del proyecto.

La integración exitosa requiere:

• Revisión Contractual y de Especificaciones: Identificar claramente todos los requisitos de inspección, pruebas y documentación estipulados por el cliente o terceras partes en el contrato, especificaciones técnicas, planos o planes de calidad del proyecto. Esto debe hacerse antes de iniciar la fabricación.
• Comunicación y Coordinación Temprana: Establecer canales de comunicación fluidos con los representantes del cliente o la tercera parte. Clarificar roles, responsabilidades, expectativas y procedimientos para las inspecciones conjuntas o atestiguadas.
• Incorporación en el Plan de Puntos de Inspección (PPI): El PPI a medida debe reflejar explícitamente los puntos de inspección requeridos por el cliente/tercera parte. Esto incluye marcar claramente los puntos de atestiguamiento (witness points), donde su presencia es requerida o permitida para observar la inspección, y los puntos de espera (hold points), donde su aprobación formal es necesaria para continuar con el proceso.
• Alineación de Criterios de Aceptación: Asegurarse de que los criterios de aceptación utilizados por el fabricante estén alineados o sean más estrictos que los exigidos por el cliente/tercera parte. Cualquier discrepancia debe ser resuelta antes de comenzar la producción.
• Acceso y Notificación: Establecer un procedimiento claro para notificar con antelación suficiente al cliente/tercera parte sobre las próximas inspecciones en las que se requiere o desea su presencia. Facilitar el acceso seguro y adecuado a las áreas de trabajo e inspección.
• Calificación del Personal: Verificar si el cliente/tercera parte exige que las inspecciones sean realizadas o atestiguadas por personal con calificaciones específicas (ej. CWI, Nivel II/III en END según esquemas particulares) y asegurar que el personal del fabricante cumpla con dichos requisitos.
• Gestión de No Conformidades: Definir el proceso para reportar y resolver no conformidades detectadas durante inspecciones conjuntas o por el cliente/tercera parte. Asegurar que el proceso de disposición (reparar, retrabajar, aceptar bajo concesión) involucre su aprobación si así se requiere contractualmente.
• Documentación y Entrega de Registros: Comprender los requisitos de formato y contenido para los registros de calidad que deben ser entregados al cliente/tercera parte. Asegurar que la documentación generada sea completa, clara y cumpla con estas exigencias.

Una integración proactiva y colaborativa de estos requisitos externos no solo asegura el cumplimiento contractual, sino que también fomenta la confianza y la transparencia, elementos valiosos en proyectos complejos llevados a cabo en el contexto colombiano.

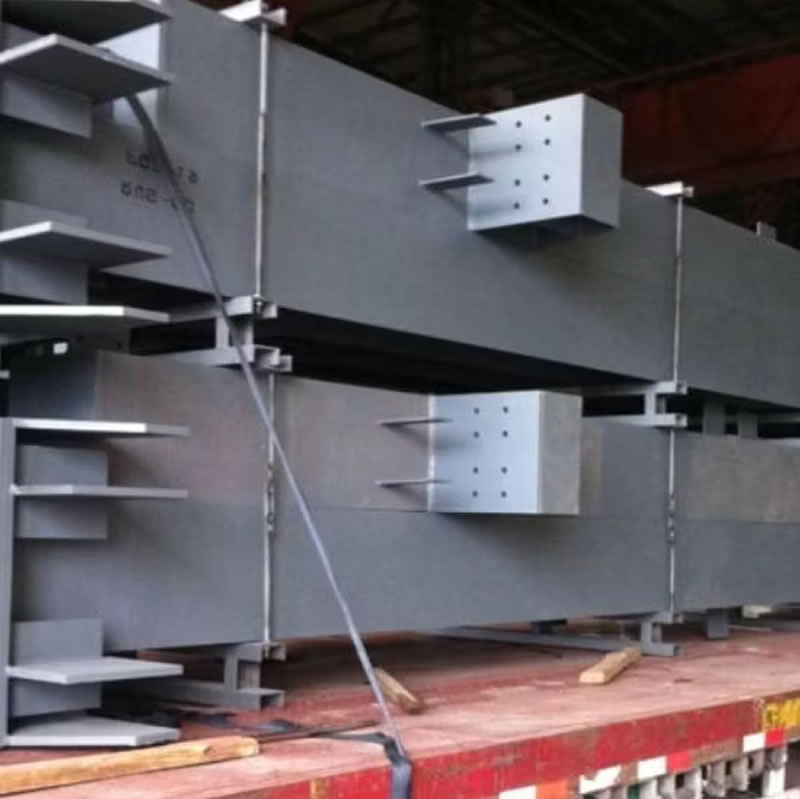

Utilización de Marcaje o Identificación Única para la Trazabilidad

La trazabilidad es un pilar fundamental del aseguramiento de calidad, y adquiere una importancia aún mayor cuando se trata de componentes únicos como las vigas personalizadas. Cada viga especial debe ser inequívocamente identificable a lo largo de todo su ciclo de vida, desde la recepción de las materias primas hasta su montaje final en la estructura, e incluso durante su operación y mantenimiento. Un sistema de marcaje o identificación única es esencial para lograr esta trazabilidad.

Los objetivos de un sistema de identificación única robusto son:

• Vincular el Componente Físico con su Documentación: Permitir una conexión directa e infalible entre la viga fabricada y todos sus registros de calidad asociados (certificados de material, reportes dimensionales, informes de END, registros de soldadura, reportes de pintura, documentación de desviaciones, etc.).
• Facilitar el Control de Producción: Ayudar a rastrear el progreso de la viga a través de las diferentes etapas de fabricación e inspección en el taller.
• Asegurar el Correcto Montaje: Garantizar que la viga correcta sea instalada en la ubicación precisa designada en los planos de montaje, lo cual es crítico en estructuras complejas con múltiples componentes únicos.
• Permitir la Recuperación de Información en el Futuro: Facilitar la consulta de la historia de fabricación y calidad de la viga en caso de inspecciones futuras, modificaciones, análisis de incidentes o al final de su vida útil.

Los métodos de marcaje o identificación única utilizados pueden variar, pero deben ser:

• Unívocos: Cada viga debe tener un identificador que no se repita.
• Permanentes y Duraderos: La marca debe resistir los procesos de fabricación (manipulación, soldadura, limpieza, pintura) y las condiciones ambientales esperadas durante el transporte, montaje y servicio, permaneciendo legible.
• Visibles y Accesibles: La marca debe estar ubicada en un lugar visible o fácilmente accesible después del montaje, siempre que sea posible y no comprometa la estética o funcionalidad si estas son críticas.
• Vinculados a un Sistema de Registro: El identificador único debe estar registrado en una base de datos o sistema documental que contenga toda la información relevante de QA/QC.

Métodos Comunes de Marcaje e Identificación Única

La elección del método de marcaje para vigas personalizadas depende de factores como el material, el tamaño, los procesos posteriores y los requisitos del proyecto.

A menudo, se utiliza una combinación de métodos. Por ejemplo, un marcaje permanente como el punteado para el identificador único principal, complementado con pintura o etiquetas para facilitar la identificación visual durante la fabricación y el montaje. La clave es que el sistema garantice la trazabilidad inequívoca requerida por el protocolo de QA/QC adaptado.

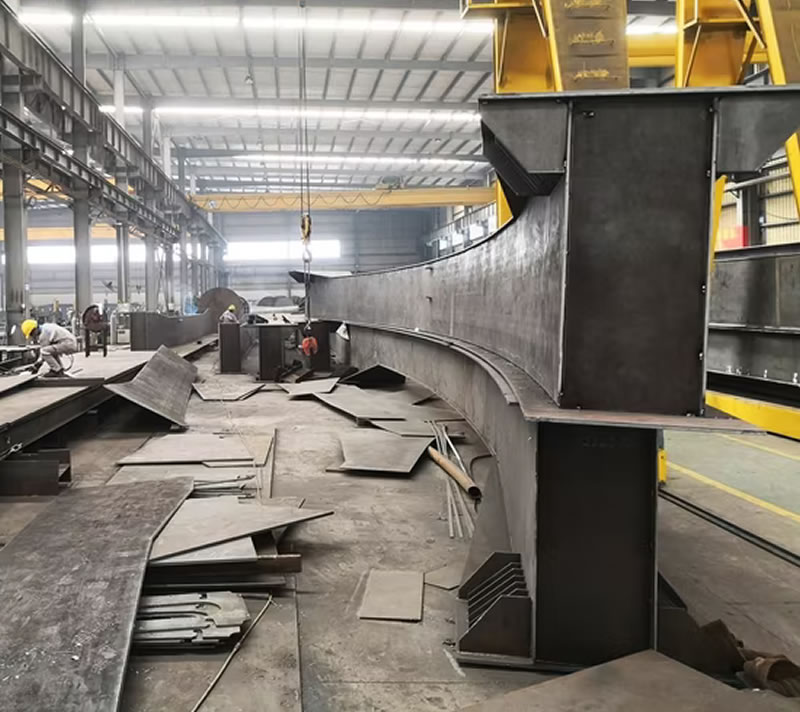

Gestión del Aseguramiento de Calidad en Fabricación Subcontratada

Dada la naturaleza especializada de algunas vigas personalizadas, puede ser necesario subcontratar ciertas operaciones de fabricación o incluso la fabricación completa del componente a talleres especializados. Esto puede ocurrir, por ejemplo, si se requieren procesos de conformado muy específicos, tratamientos térmicos complejos, soldaduras de materiales exóticos o simplemente por capacidad productiva. La subcontratación, si bien puede aportar experiencia y capacidad, introduce un nivel adicional de complejidad en la gestión del aseguramiento y control de calidad.

Es responsabilidad del contratista principal (quien encarga la viga personalizada) asegurar que los componentes subcontratados cumplan con todos los requisitos de calidad especificados, incluyendo aquellos definidos en los protocolos de QA/QC adaptados. Una gestión eficaz de la calidad en subcontratación implica:

• Calificación y Selección Rigurosa de Subcontratistas: Antes de adjudicar el trabajo, evaluar la capacidad técnica, la experiencia, los sistemas de calidad (idealmente certificados bajo normas como ISO 9001 o con calificaciones específicas como AISC para fabricación de estructuras metálicas), el equipamiento y el personal del taller subcontratista. Realizar auditorías si es necesario. Seleccionar solo aquellos talleres que demuestren capacidad para cumplir los requisitos.
• Flujo Claro de Requisitos (Flow-Down): Transmitir de manera completa y clara todos los requisitos técnicos y de calidad al subcontratista. Esto incluye planos detallados, especificaciones de materiales, criterios de aceptación dimensionales y geométricos (incluyendo los adaptados), procedimientos de soldadura (WPS) aplicables, requisitos de calificación de soldadores, el Plan de Puntos de Inspección (PPI) a medida, requisitos de END, normativas aplicables (como la NSR-10 en Colombia) y requisitos de documentación.
• Acuerdo sobre Puntos de Inspección y Vigilancia: Establecer contractualmente los puntos del proceso del subcontratista donde el contratista principal (o su representante QA/QC, o el cliente/tercera parte) tendrá derecho a realizar inspecciones, atestiguar pruebas o revisar documentación. Definir claramente los puntos de espera (hold points) que requieren aprobación explícita antes de continuar.
• Supervisión y Auditorías Periódicas: Realizar visitas de supervisión o auditorías al taller del subcontratista durante la fabricación para verificar el cumplimiento de los procedimientos, la correcta ejecución de las operaciones críticas y la implementación efectiva de su propio sistema de calidad.
• Revisión de la Documentación de Calidad del Subcontratista: Exigir y revisar meticulosamente toda la documentación de calidad generada por el subcontratista (certificados de materiales, registros de calificación de soldadores, informes dimensionales, informes de END, etc.) para asegurar que sea completa, precisa y demuestre conformidad.
• Inspección de Recepción: Realizar una inspección de recepción exhaustiva cuando los componentes fabricados por el subcontratista lleguen a las instalaciones del contratista principal o directamente a la obra. Esta inspección debe verificar la identidad del componente, las dimensiones clave, la calidad visual general y la integridad de la documentación asociada.
• Gestión de No Conformidades Originadas en Subcontratación: Establecer un procedimiento claro para gestionar las no conformidades detectadas en productos subcontratados, incluyendo la comunicación con el subcontratista, el análisis de la causa, la definición de acciones correctivas y la verificación de su efectividad.

La gestión proactiva y documentada de la calidad en la cadena de suministro es vital para garantizar que las vigas personalizadas, incluso si partes son fabricadas externamente, cumplan con los altos estándares requeridos, manteniendo la integridad del proyecto global, especialmente en infraestructuras críticas desarrolladas en Bogotá o cualquier otra región de Colombia.

Consideraciones Clave en la QA para Subcontratación

A continuación, se detallan aspectos importantes a considerar al gestionar la calidad de componentes únicos fabricados por terceros.

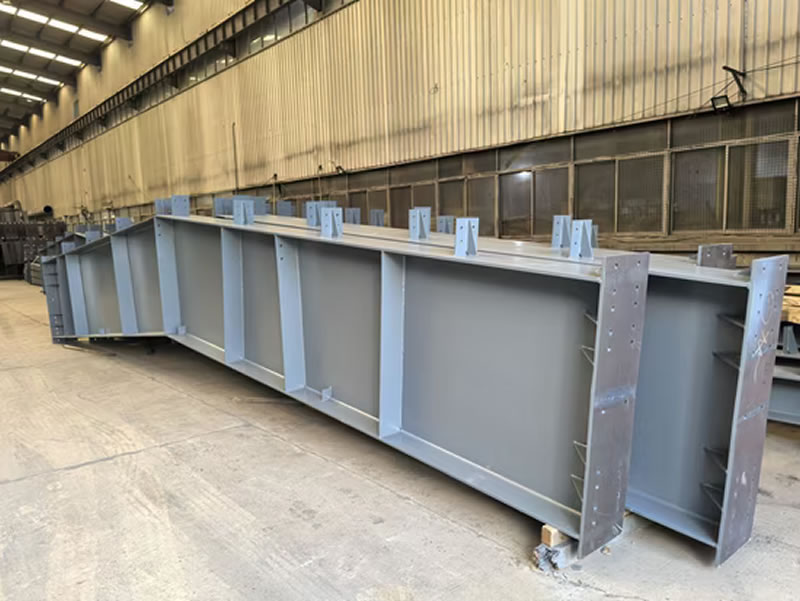

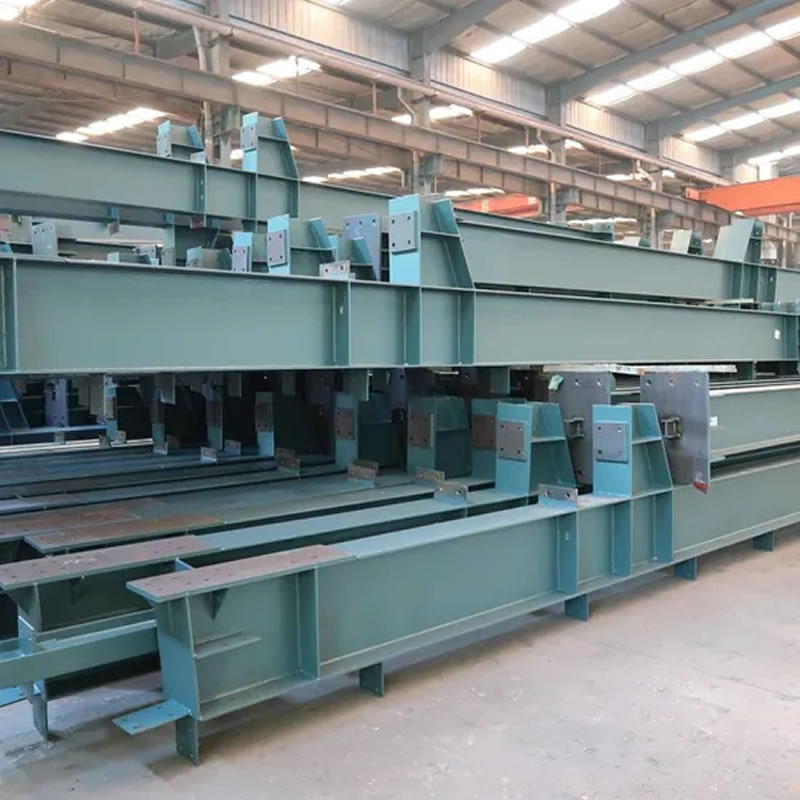

Formato y Contenido de los Reportes de Calidad para Componentes Únicos

La documentación final que acompaña a una viga personalizada es tan importante como la propia viga. Los reportes de calidad deben ser el compendio claro, completo y trazable de todas las actividades de QA/QC realizadas. Dado que cada viga es única, el formato del reporte debe ser lo suficientemente flexible para capturar su especificidad, pero también estructurado para asegurar la exhaustividad y facilitar su revisión y archivo.

Un reporte de calidad robusto para un componente único debe incluir, como mínimo:

• Identificación Inequívoca del Componente: Referencia clara al identificador único de la viga (código de pieza, número de plano, número de serie asignado por el sistema de marcaje).
• Referencia al Proyecto: Nombre del proyecto, cliente, ubicación (ej. Bogotá, Colombia).
• Resumen Ejecutivo (Opcional pero Recomendado): Breve descripción de la viga, su criticidad y una declaración general de conformidad.
• Trazabilidad de Materiales: Referencia a los certificados de calidad de los materiales utilizados (aceros, consumibles de soldadura), vinculándolos al componente específico mediante números de colada (heat numbers) u otros identificadores. Los certificados originales suelen adjuntarse o referenciarse claramente.
• Registros Dimensionales y Geométricos: Reportes detallados de todas las inspecciones dimensionales y geométricas realizadas, comparando las mediciones reales con los criterios de aceptación específicos definidos en el PPI adaptado. Incluir resultados de metrología avanzada (si se usó), con indicación de equipos y calibraciones.
• Registros de Soldadura:
  • Referencia a los Procedimientos de Soldadura (WPS) utilizados.
  • Registros de Calificación de los Soldadores u Operadores de Soldadura (WPQR) que intervinieron.
  • Reportes de inspección visual de soldaduras.
  • Reportes completos de todos los Ensayos No Destructivos (END) realizados (Ultrasonido, Partículas Magnéticas, Líquidos Penetrantes, Radiografía), incluyendo ubicación de las inspecciones, resultados detallados, criterios de aceptación aplicados, equipos utilizados y calificación del personal inspector.

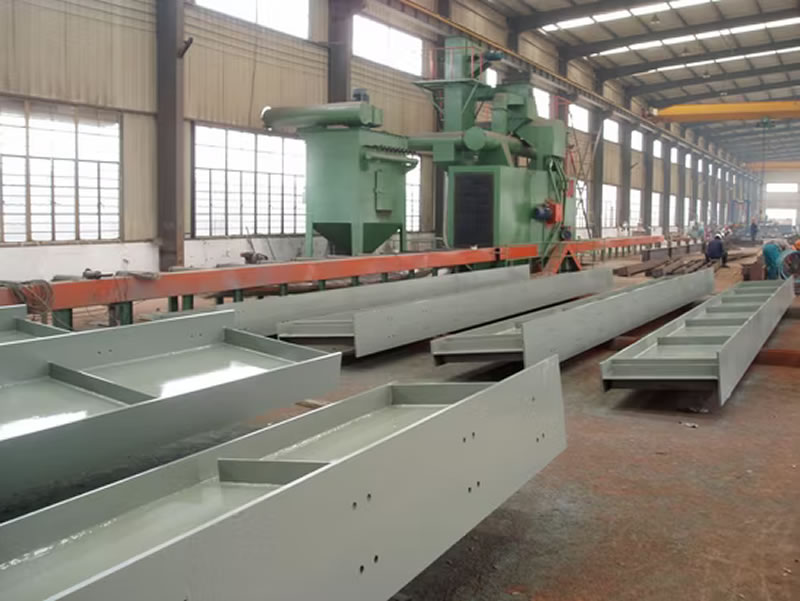

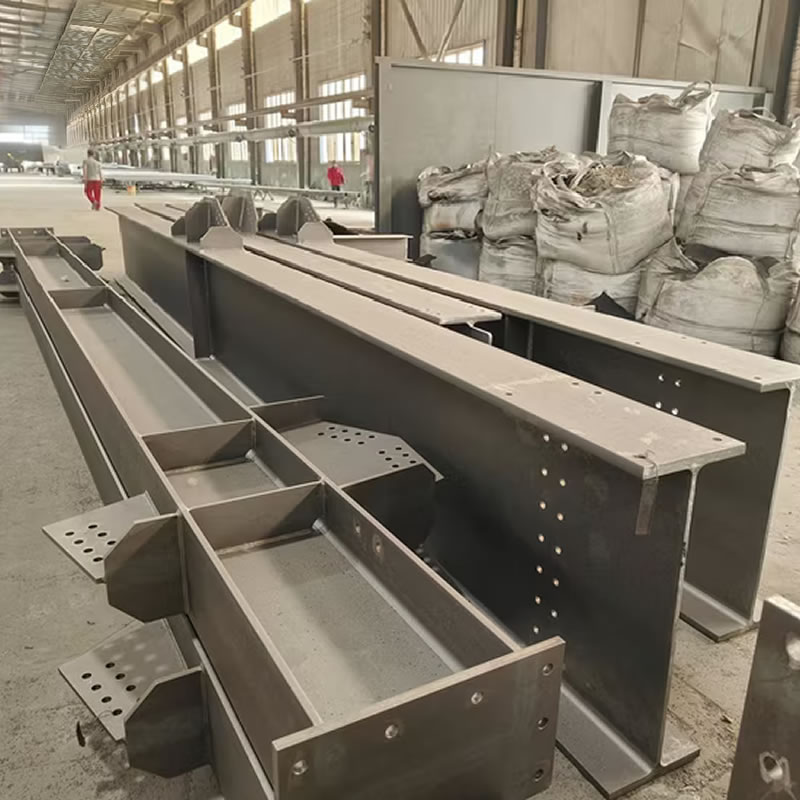

• Registros de Tratamientos (si aplican): Documentación de tratamientos térmicos (alivio de tensiones), limpieza (chorreado), y aplicación de recubrimientos (pintura, galvanizado), incluyendo espesores, adherencia, etc.
• Reporte de No Conformidades y Desviaciones: Inclusión de todos los reportes de no conformidad (RNC) generados durante la fabricación, junto con la documentación de su disposición (reparación, retrabajo, aceptación bajo concesión con justificación técnica y aprobaciones).
• Declaración de Conformidad Final: Una declaración formal, firmada por el responsable de QA/QC del fabricante, confirmando que la viga ha sido fabricada e inspeccionada de acuerdo con los planos, especificaciones, el PPI adaptado y los requisitos contractuales, y que cumple con los criterios de aceptación (salvo las desviaciones documentadas y aprobadas).
• Anexos: Inclusión o referencia clara a documentos de apoyo como planos "as-built" (si difieren significativamente del diseño original y las desviaciones fueron aceptadas), fotografías relevantes, etc.

El formato debe ser claro, organizado lógicamente (siguiendo idealmente la secuencia de fabricación e inspección), con paginación y referencias cruzadas si es necesario. La presentación puede ser física o digital, pero siempre garantizando la integridad, legibilidad y accesibilidad a largo plazo. Un reporte de calidad completo y bien estructurado es la evidencia final de la diligencia debida en la aplicación de protocolos de QA/QC adaptados a la singularidad de las vigas personalizadas para proyectos especiales.

Componentes Esenciales de un Reporte de Calidad para Vigas Únicas

La siguiente información resume los elementos indispensables que debe contener la documentación final de calidad para una viga personalizada.

La implementación rigurosa de estos protocolos adaptados, desde la definición de criterios hasta la entrega de reportes detallados, es lo que permite a los fabricantes en Colombia abordar con confianza el desafío de producir vigas metálicas personalizadas a medida para proyectos especiales, asegurando la calidad, seguridad y rendimiento de estas estructuras únicas.
