Gestión Logística y Desarrollo del Plan de Montaje Detallado para Elementos Estructurales Singulares: Enfocado en Vigas Metálicas Personalizadas a Medida para Proyectos Especiales en Acero Fabricado y Armado en Colombia.

Introducción a la Complejidad Inherente a Elementos Estructurales Únicos

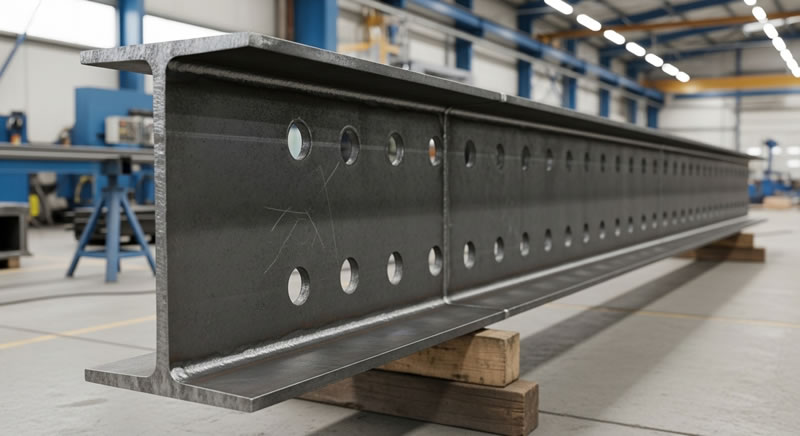

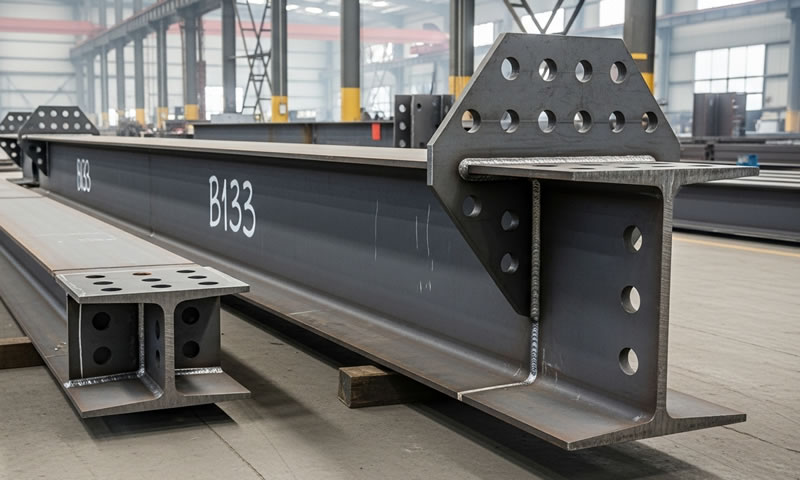

La fabricación y posterior montaje de vigas metálicas en acero, especialmente aquellas diseñadas y fabricadas a medida para proyectos especiales, representa un desafío que va más allá de los procesos constructivos convencionales. Estos elementos singulares, a menudo caracterizados por dimensiones excepcionales, pesos considerables, geometrías complejas o requisitos de acabado muy específicos, demandan un enfoque meticuloso y altamente especializado en cada fase de su ciclo de vida, desde la concepción hasta la instalación final. La logística de transporte y el plan de montaje se convierten en disciplinas críticas que requieren una planificación detallada, análisis técnicos profundos y una coordinación impecable entre múltiples actores.

Vigas Singulares: La Necesidad de Estrategias Logísticas y de Montaje Personalizadas

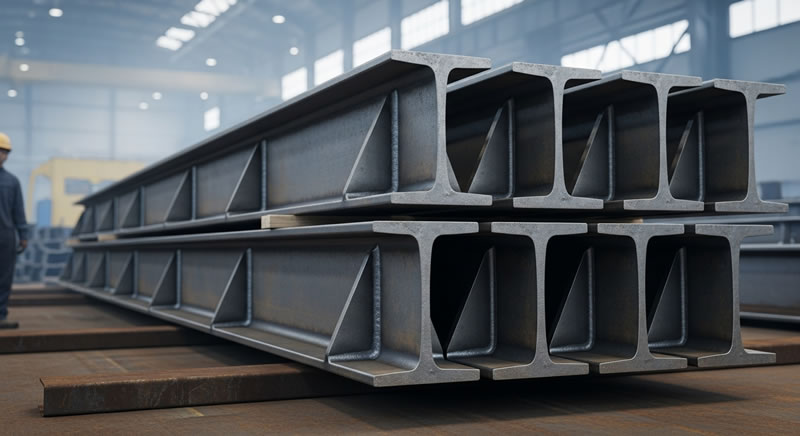

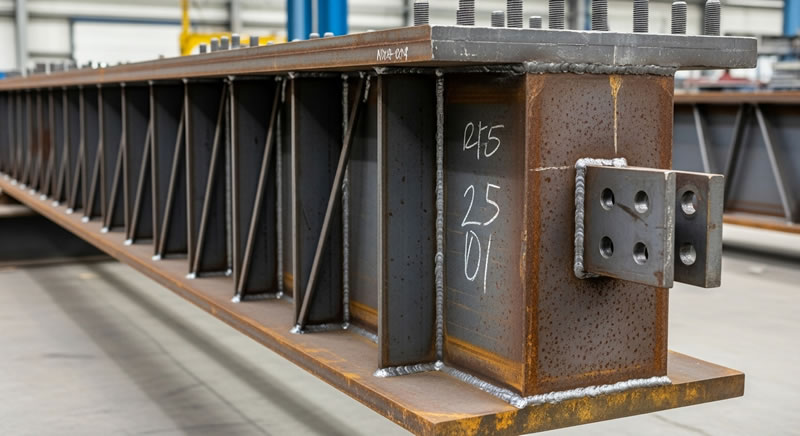

A diferencia de los elementos estructurales estandarizados, donde los procedimientos logísticos y de montaje suelen seguir patrones bien establecidos, las vigas personalizadas introducen variables únicas en cada proyecto. La singularidad de cada pieza implica que las soluciones "de catálogo" raramente son aplicables. Es imperativo desarrollar estrategias a medida, considerando las particularidades de la viga, las condiciones específicas del sitio de montaje, la infraestructura vial colombiana y las normativas vigentes. Este nivel de personalización se extiende desde el diseño del embalaje protector hasta la selección del equipo de izaje y la secuencia de montaje paso a paso.

La gestión exitosa de estos elementos no solo garantiza la integridad estructural y la seguridad durante todo el proceso, sino que también impacta directamente en los cronogramas del proyecto y en la eficiencia de los costos. Un plan logístico y de montaje bien concebido minimiza los riesgos de retrasos, sobrecostos, daños al material y, lo más importante, accidentes laborales. Por ello, la inversión en una planificación rigurosa y la contratación de experiencia especializada son aspectos determinantes para el éxito de proyectos que incorporan estas vigas metálicas singulares.

Estudio Logístico Detallado para el Transporte de Piezas Excepcionales

El transporte de vigas personalizadas que exceden las dimensiones o pesos estándar permitidos en la red vial colombiana es uno de los primeros y más significativos obstáculos a superar. Abordar este desafío comienza con un estudio logístico pormenorizado mucho antes de que la viga salga de la planta de fabricación.

Análisis Preliminar de Viabilidad del Transporte

Antes de comprometerse con una ruta específica, se realiza una evaluación inicial para determinar si el transporte es factible. Esto implica:

• Revisión de las dimensiones y peso bruto de la viga (incluyendo soportes de transporte si los hubiera).
• Identificación de posibles rutas principales y alternativas entre el taller de fabricación (ubicado, por ejemplo, en Bogotá o sus alrededores) y el sitio del proyecto en cualquier lugar de Colombia.
• Evaluación inicial de las limitaciones más evidentes en estas rutas (puentes con baja capacidad de carga, gálibos verticales reducidos, túneles estrechos, curvas muy cerradas).
• Consulta preliminar de la normativa de transporte de carga extradimensionada y extrapesada vigente en Colombia (Resoluciones del Ministerio de Transporte, manuales del INVIAS).

Estudio de Ruta Detallado y Selección del Itinerario Óptimo

Una vez confirmada la viabilidad preliminar, se procede a un estudio de ruta exhaustivo. Este análisis práctico y documental incluye:

• Inspección física de la ruta seleccionada: Un equipo especializado recorre el itinerario propuesto para verificar cada punto crítico identificado en el análisis preliminar y descubrir posibles obstáculos no documentados (cableado a baja altura, señales de tráfico, árboles, mobiliario urbano, condiciones del pavimento).
• Medición precisa de gálibos verticales y horizontales en puentes, túneles, pórticos y otros puntos restrictivos.
• Evaluación estructural de puentes y viaductos para confirmar su capacidad de soportar el peso de la carga más el vehículo de transporte. Esto puede requerir la consulta de estudios estructurales existentes o la realización de análisis específicos.
• Identificación de radios de giro en intersecciones, glorietas y curvas cerradas para asegurar que el vehículo articulado pueda maniobrar.
• Análisis de pendientes y condiciones de la vía que puedan afectar la tracción y seguridad del transporte.
• Identificación de horarios de restricción de tráfico en zonas urbanas (como en Bogotá) o tramos específicos de carretera.
• Planificación de zonas de parqueo seguras o de espera en caso de necesitar detener el transporte temporalmente.
• Determinación de la necesidad de adecuaciones temporales en la ruta (remoción de señales, poda de árboles, refuerzo temporal de estructuras), siempre con los permisos correspondientes.

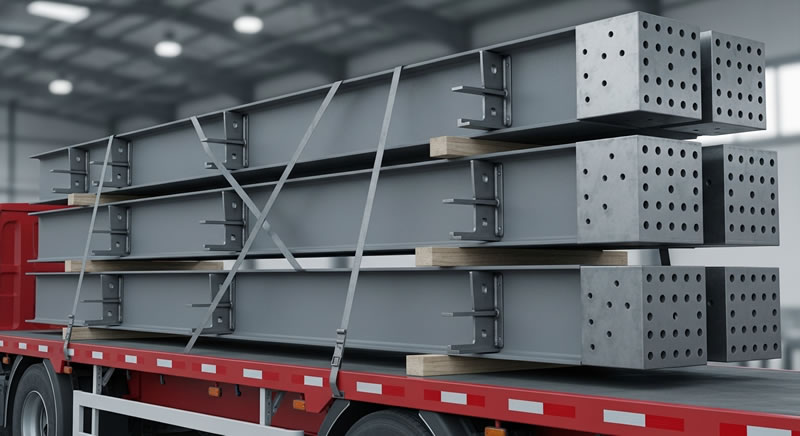

Selección del Equipamiento de Transporte Adecuado

La elección del vehículo es determinante y depende directamente de las características de la viga y las condiciones de la ruta:

• Camabajas (Lowboys): Para cargas pesadas pero no necesariamente largas, con diferentes configuraciones de ejes.
• Remolques extensibles: Para vigas de gran longitud.
• Remolques modulares autopropulsados (SPMTs): Para cargas extremadamente pesadas y/o de dimensiones muy complejas, ofreciendo gran maniobrabilidad y distribución del peso sobre múltiples ejes.
• Configuraciones especiales: Combinaciones de tractocamiones (pull/push), dollys, etc., para optimizar la distribución del peso y la capacidad de tracción/frenado.

La selección considera no solo la capacidad de carga, sino también la altura de la plataforma, la capacidad de giro, y la suspensión adecuada para proteger la viga de vibraciones y golpes durante el tránsito.

Gestión de Permisos y Coordinación con Autoridades

El transporte de carga extradimensionada y/o extrapesada en Colombia requiere permisos especiales emitidos por el Ministerio de Transporte y/o el INVIAS. La obtención de estos permisos implica:

• Presentación de una solicitud detallada que incluye: características de la carga y del vehículo, estudio de ruta, análisis de pesos por eje, plan de manejo de tráfico, pólizas de seguro.
• Pago de tasas correspondientes.
• Cumplimiento de requisitos específicos como la necesidad de vehículos escolta (propios o de la Policía de Carreteras, según la magnitud de la carga y la ruta).
• Coordinación con empresas de servicios públicos si se requiere el movimiento temporal de cableado aéreo.
• Coordinación con administradores viales y concesiones para el paso por peajes y tramos específicos.
• Planificación estricta de horarios de tránsito permitidos, que a menudo son nocturnos o en fines de semana para minimizar el impacto en el tráfico regular.

A continuación, se presenta una comparación entre los desafíos logísticos del transporte de vigas estándar frente a las vigas singulares personalizadas:

Diseño de Embalajes y Protecciones Especiales para Elementos Delicados

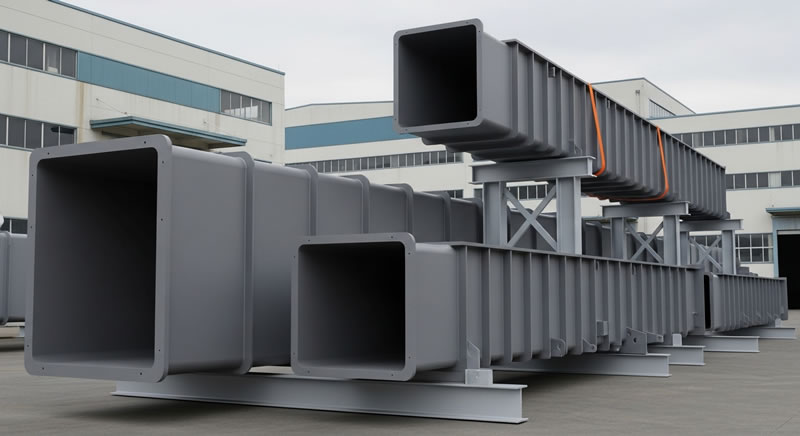

Las vigas personalizadas, además de su tamaño o peso, pueden tener características que las hacen particularmente vulnerables durante el transporte y manejo. Acabados superficiales especiales (pinturas intumescentes, galvanizados de alta especificación, recubrimientos arquitectónicos), tolerancias dimensionales muy ajustadas, o la presencia de componentes pre-instalados delicados requieren sistemas de embalaje y protección diseñados a medida.

Identificación de Vulnerabilidades Específicas

El primer paso es analizar la viga y determinar sus puntos débiles potenciales frente a las agresiones del transporte y manipulación:

• Acabados Superficiales: Riesgo de rayaduras, abrasiones, desconchados, contaminación por suciedad o humedad.
• Bordes y Esquinas: Propensos a impactos y deformaciones.

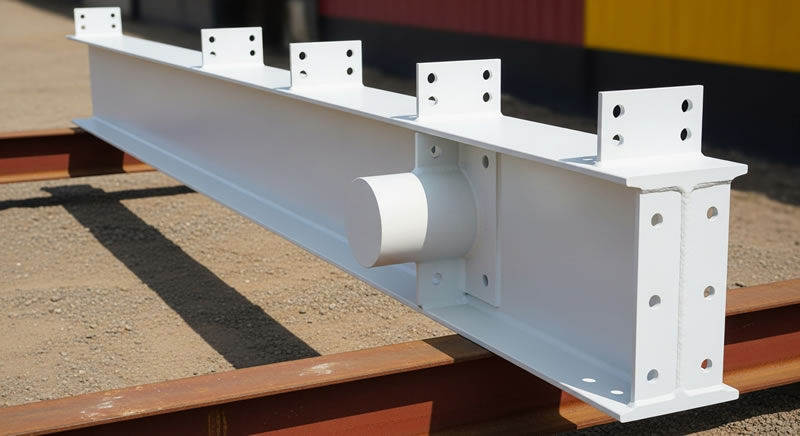

• Componentes Delicados: Placas de conexión con perforaciones de alta precisión, insertos roscados, soportes pre-montados.
• Estabilidad Dimensional: Riesgo de deformaciones (pandeo, torsión) si no se apoya correctamente durante el transporte.
• Protección contra la Corrosión: Especialmente importante en transportes largos o si la viga estará expuesta a la intemperie antes del montaje.

Diseño de Soluciones de Embalaje y Protección a Medida

Basándose en las vulnerabilidades identificadas, se diseñan soluciones específicas que pueden incluir:

• Películas Protectoras Adhesivas: Aplicadas directamente sobre superficies con acabados sensibles para proteger contra rayaduras y suciedad.
• Envolturas Geotextiles o Plásticas de Alta Resistencia: Para una protección más robusta contra la abrasión, humedad y exposición UV. Pueden ser de varias capas.
• Protectores de Bordes y Esquinas: Fabricados en caucho, plástico de alto impacto o madera, diseñados para absorber golpes.

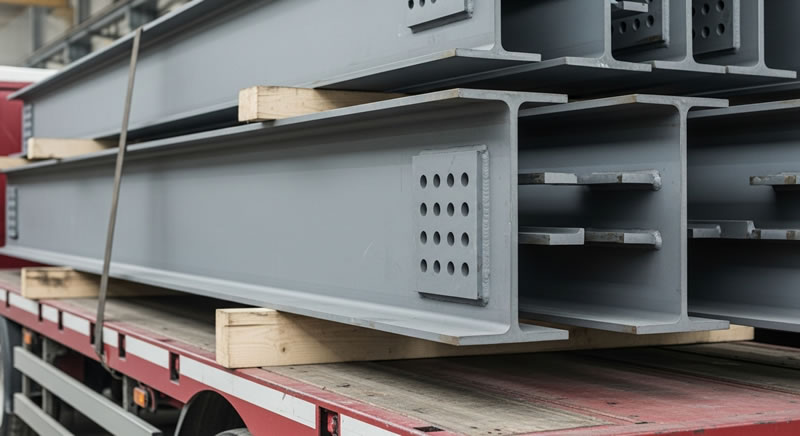

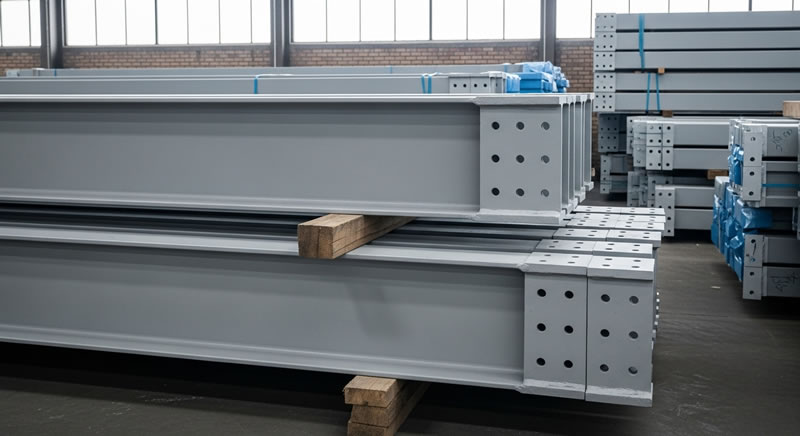

• Cunas y Soportes de Madera o Acero: Diseñados a medida para adaptarse a la geometría de la viga, asegurando puntos de apoyo adecuados que distribuyan el peso uniformemente y eviten la deformación. Estos soportes son cruciales para mantener la estabilidad durante el transporte.
• Sistemas de Sujeción Interna: Dentro del embalaje o sobre los soportes, para inmovilizar componentes sueltos o pre-instalados.
• Uso de Materiales Amortiguadores: Espumas de polietileno, caucho u otros materiales para absorber vibraciones e impactos menores.
• Sellado y Protección contra la Humedad: Uso de plásticos termoencogibles o selladores para crear barreras contra el agua y la condensación, a veces incluyendo bolsas desecantes en el interior.

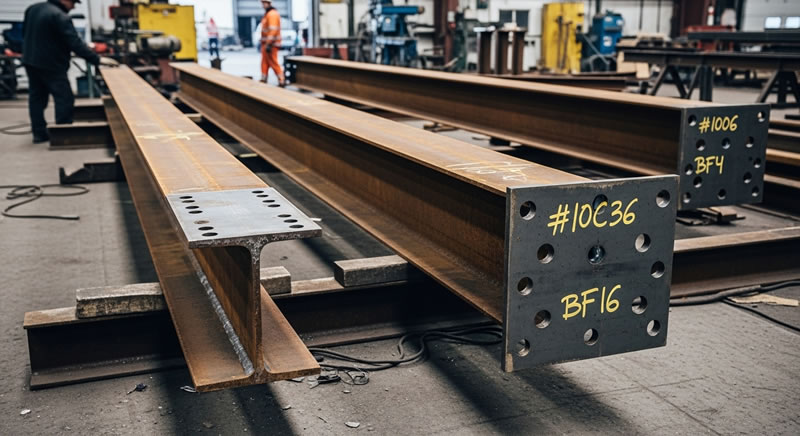

• Identificación Clara: Etiquetas de manejo (posición de eslingado, puntos de apoyo, fragilidad, orientación) claramente visibles en el exterior del embalaje.

A continuación, se detallan algunos tipos de embalajes y protecciones comúnmente utilizados:

Planificación Meticulosa de Maniobras de Izaje Complejas

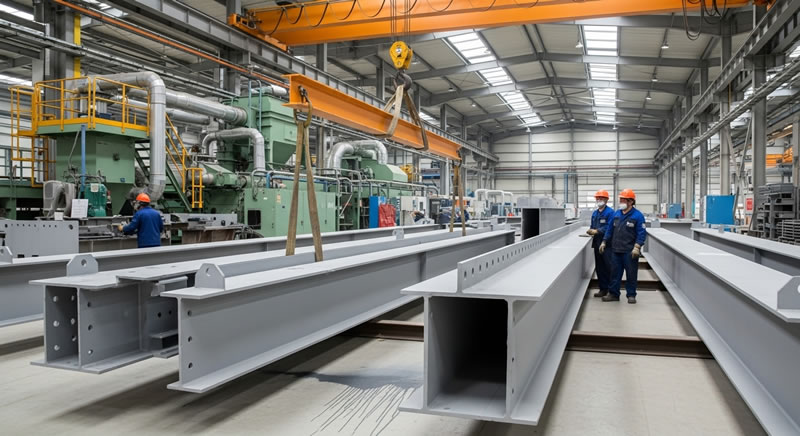

El montaje de vigas personalizadas singulares frecuentemente involucra maniobras de izaje que superan las operaciones estándar. Piezas de gran longitud, peso elevado, formas asimétricas o que deben ser instaladas en lugares de difícil acceso requieren una planificación de izaje detallada y precisa, a menudo involucrando equipos múltiples o técnicas no convencionales.

Evaluación del Sitio y Condiciones de Izaje

Antes de definir la estrategia de izaje, es indispensable un reconocimiento completo del sitio de montaje:

• Espacio Disponible: Verificar el área operativa para la(s) grúa(s), incluyendo accesos, radios de giro, y espacio para el ensamblaje de la grúa si es necesario (caso de grúas de gran tonelaje o tipo torre).
• Condiciones del Terreno: Evaluar la capacidad portante del suelo donde se apoyarán los estabilizadores (outriggers) de la grúa. Puede requerirse la preparación de plataformas de apoyo (mats) para distribuir la carga y asegurar la estabilidad. En Bogotá, la variabilidad del suelo exige estudios geotécnicos específicos.
• Obstáculos Aéreos y Terrestres: Identificar líneas eléctricas, edificaciones existentes, andamios, otras maquinarias, árboles, etc., que puedan interferir con el radio de operación de la grúa, la pluma o la carga suspendida.
• Condiciones Ambientales: Considerar la influencia del viento (velocidad máxima permitida para la operación), lluvia, niebla y luz diurna en la planificación y ejecución del izaje. Las condiciones de viento pueden ser un factor limitante importante en zonas expuestas o en altura.
• Punto de Descarga y Laydown Area: Definir dónde se descargará la viga del transporte y si existe un área adecuada (laydown area) para prepararla para el izaje (colocación de eslingas, balancines, etc.).

Selección de Grúas y Equipos Auxiliares

La elección del equipo de izaje es crítica y se basa en:

• Peso Total a Izar: Peso de la viga más el peso de todos los aparejos de izaje (gancho, eslingas, balancín, grilletes).
• Radio de Operación: Distancia horizontal desde el centro de giro de la grúa hasta el punto de colocación final de la viga.
• Altura de Izaje: Altura máxima requerida para elevar la viga por encima de obstáculos y colocarla en su posición final.
• Tipo de Grúa:
  • Grúas Móviles Telescópicas: Versátiles, rápidas de instalar, adecuadas para muchos escenarios. Capacidades variables.
  • Grúas Móviles de Celosía (Crawler Cranes): Mayor capacidad y alcance, buena estabilidad, pero requieren más espacio y tiempo de montaje. Aptas para terrenos menos preparados.
  • Grúas Torre: Utilizadas en edificaciones de altura, requieren cimentación o anclaje. No siempre aplicables para elementos singulares puntuales si no forman parte del equipamiento principal de la obra.
  • Grúas Especiales: Grúas pórtico, grúas sobre barcazas (para proyectos fluviales o costeros).
• Disponibilidad y Logística del Equipo: Considerar la disponibilidad de la grúa adecuada en Colombia, su transporte al sitio y los requisitos de montaje/desmontaje.

Planificación de Izajes con Múltiples Grúas (Tandem Lifts)

Cuando una sola grúa no tiene la capacidad o el control necesario (por ejemplo, para vigas muy largas o para realizar giros complejos), se recurre a izajes con dos o más grúas trabajando en conjunto (tandem lift). Esta es una operación de alto riesgo que exige una planificación extremadamente rigurosa:

• Estudio de Distribución de Carga: Calcular con precisión cómo se distribuirá el peso de la viga entre las grúas en cada fase de la maniobra. El centro de gravedad de la viga es un dato clave.
• Selección de Grúas Compatibles: Idealmente, usar grúas de características similares (velocidad de izaje, tipo de control) para facilitar la sincronización.
• Plan de Comunicación Detallado: Establecer un protocolo de comunicación claro y redundante entre los operadores de las grúas, el supervisor de izaje y los señaleros. Uso de radios dedicados y señales manuales estandarizadas.
• Sincronización de Movimientos: Definir la secuencia exacta de movimientos (izaje, giro, desplazamiento) y asegurar que los operadores puedan mantener la carga nivelada y evitar cargas laterales en las plumas.
• Supervisor de Izaje Único: Designar a una sola persona con experiencia comprobada en tandem lifts como responsable máximo de dirigir toda la operación.
• Factores de Seguridad Incrementados: Aplicar factores de seguridad más conservadores en los cálculos de capacidad de las grúas.

Planificación de Maniobras Especiales (Volteos, Inclinaciones)

Algunas vigas pueden requerir ser transportadas en una orientación y montadas en otra (ej. transportada horizontalmente, montada verticalmente o inclinada). Estas maniobras de volteo o inclinación en el aire añaden complejidad:

• Análisis del Centro de Gravedad Dinámico: El centro de gravedad puede desplazarse durante la maniobra, afectando la estabilidad y la distribución de carga en las eslingas y grúas.
• Diseño de Puntos de Izaje Múltiples o Ajustables: Pueden necesitarse puntos de izaje específicos para la fase de transporte/descarga y otros para la fase de volteo/montaje.
• Uso de Balancines Especiales o Yugos Basculantes: Para controlar la orientación de la viga durante el giro.
• Control Preciso de Velocidades: Movimientos lentos y controlados son esenciales para evitar oscilaciones o movimientos bruscos.
• Modelado y Simulación: El uso de software de simulación de izajes puede ser invaluable para visualizar la maniobra, verificar clearances y anticipar problemas.

Una comparativa entre izajes estándar y complejos ayuda a entender las diferencias en la planificación:

Análisis Detallado de Rigging para Izajes Seguros de Elementos No Convencionales

El rigging, o conjunto de técnicas y elementos utilizados para conectar la carga (la viga singular) al equipo de izaje (la grúa), es una disciplina fundamental para la seguridad y el éxito del montaje. Para elementos no convencionales, este análisis debe ser particularmente riguroso.

Determinación Precisa del Peso y Centro de Gravedad

La base de cualquier análisis de rigging es conocer con exactitud el peso de la viga y la ubicación de su centro de gravedad (CG). Para vigas personalizadas con geometrías complejas, rigidizadores, cartelas o componentes añadidos, el cálculo del CG puede no ser trivial:

• Cálculo Teórico: Utilizando software de modelado 3D (CAD/BIM) que puede calcular automáticamente el peso y CG basándose en la geometría y densidad del material. Es el método preferido por su precisión.
• Métodos Experimentales: En casos excepcionales o para verificación, se podrían usar métodos de pesaje con múltiples celdas de carga, aunque es complejo y costoso para elementos grandes.
• Consideración de Tolerancias: Incluir en el peso total los elementos de rigging (balancines, eslingas principales, grilletes) que serán levantados junto con la viga.
• Importancia del CG: La ubicación del CG determina cómo se comportará la viga al ser levantada. Si los puntos de izaje no están correctamente posicionados respecto al CG, la viga se inclinará o rotará de forma incontrolada.

Selección y Diseño de Aparejos de Izaje (Rigging Gear)

La selección del equipo de rigging adecuado va más allá de simplemente soportar el peso. Debe considerar la forma de la viga, los puntos de conexión disponibles, los ángulos de las eslingas y la necesidad de controlar la orientación.

• Eslingas:
  • Tipo: Sintéticas (poliéster, Dyneema® - ligeras, flexibles, protegen acabados), de cable de acero (resistentes, duraderas, menos flexibles), de cadena (muy robustas, ajustables, pesadas).
  • Configuración: Vertical, ahorcada (choker), en cesta (basket). La configuración afecta la capacidad de la eslinga.
  • Ángulo de Eslinga: El ángulo entre la eslinga y la vertical es crítico. Ángulos pequeños (eslingas muy abiertas) aumentan drásticamente la tensión en cada ramal de la eslinga y la fuerza de compresión en la viga. Se buscan ángulos superiores a 45° o 60°.
  • Protección: Usar protectores donde las eslingas entren en contacto con bordes afilados de la viga para evitar cortes.
• Grilletes: Seleccionar el tipo (ancla, cadena) y tamaño adecuado con capacidad nominal superior a la carga máxima esperada en ese punto de conexión. Asegurar que el pin esté correctamente instalado y asegurado.
• Balancines (Spreader Beams) y Vigas de Carga (Lifting Beams):
  • Balancines: Utilizados para mantener las eslingas superiores verticales o con un ángulo controlado, aplicando fuerzas de compresión sobre el balancín y evitando fuerzas de compresión sobre la viga. Ideales para elementos largos y flexibles.
  • Vigas de Carga: Soportan la carga directamente y están sometidas a flexión. Permiten múltiples puntos de conexión inferiores.
  • Diseño a Medida: Para vigas singulares, a menudo se requiere diseñar y fabricar balancines o vigas de carga específicas para la operación, considerando los puntos de izaje disponibles y la distribución de carga necesaria.
• Elementos Especializados: Ganchos a medida, pinzas de elevación (plate clamps), sistemas de vacío (para placas), orejetas de izaje soldadas o atornilladas a la propia viga (diseñadas como parte integral de la viga).

Análisis de Puntos de Izaje

Los puntos donde se conectan los aparejos a la viga deben ser capaces de soportar las cargas aplicadas sin dañar la estructura:

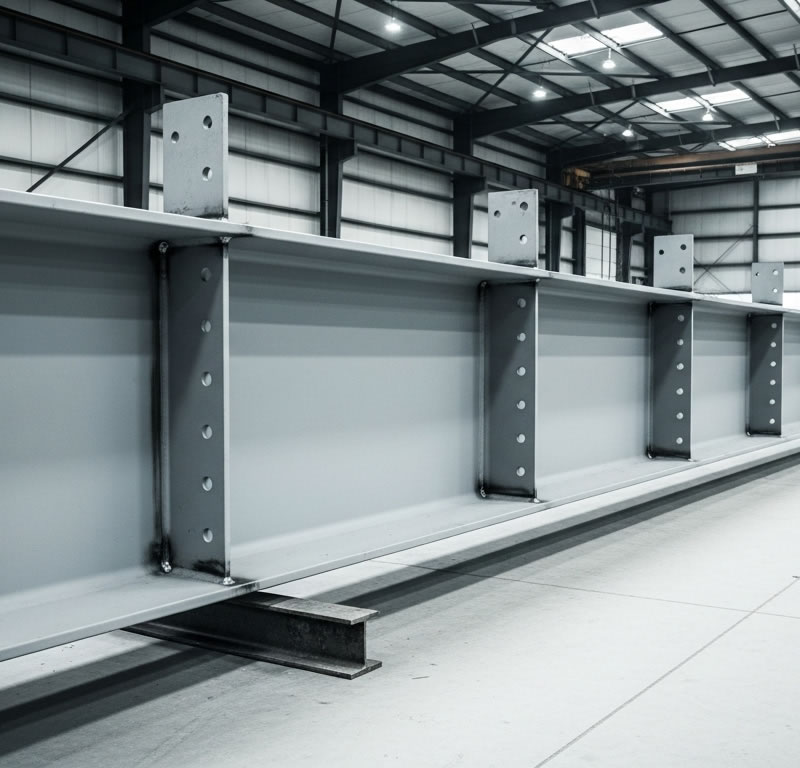

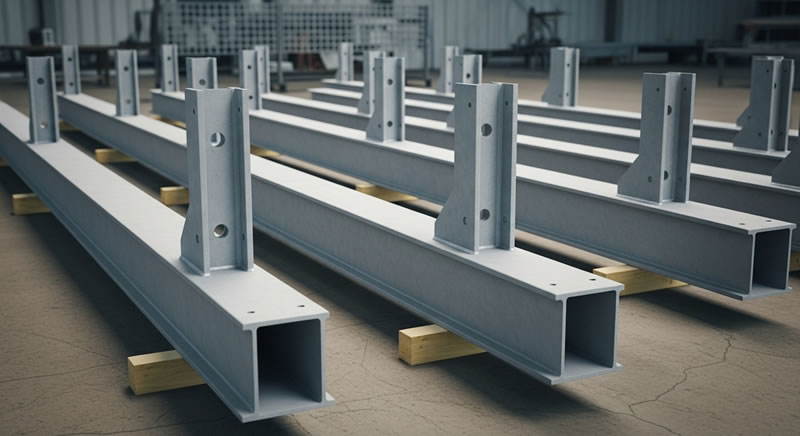

• Diseño Integrado: Idealmente, los puntos de izaje (orejetas, perforaciones reforzadas) deben ser diseñados por el ingeniero estructural como parte de la viga, asegurando que las cargas de izaje se transfieran adecuadamente a la estructura principal.
• Verificación Estructural: Si se utilizan puntos de izaje improvisados o se conectan eslingas alrededor del cuerpo de la viga (ej. en configuración de cesta), se debe realizar un análisis estructural para verificar que la sección de la viga puede soportar las cargas localizadas (compresión, flexión local, cortante) sin pandeo o daño.
• Inspección Previa: Revisar el estado de las orejetas de izaje o puntos de conexión antes de cada uso.

Cálculos de Carga y Factores de Seguridad

Todos los componentes del sistema de rigging deben ser calculados para soportar las cargas máximas esperadas con un factor de seguridad adecuado, según normativas nacionales (como la NSR-10 en Colombia para ciertos aspectos) e internacionales (ASME B30.9, B30.20, B30.26):

• Cálculo de Tensión en Eslingas: Considerando el peso total, el número de ramales de eslinga y el ángulo de las mismas. T = (Peso Total) / (Número de Ramales * cos(Ángulo Vertical)).
• Verificación de Capacidad Nominal: Asegurar que la carga calculada en cada componente (eslinga, grillete, balancín) sea inferior a su Carga Límite de Trabajo (WLL - Working Load Limit) o Capacidad Nominal.
• Factores de Seguridad Mínimos: Típicamente 5:1 para eslingas sintéticas y de cable de acero, 4:1 para eslingas de cadena y herrajes. Estos factores pueden incrementarse para izajes críticos o complejos.
• Consideración de Cargas Dinámicas: Aunque se buscan movimientos suaves, incluir un factor por posibles cargas dinámicas (arranque, frenado del izaje).

Presentamos factores clave en la selección del material de las eslingas:

Desarrollo de Secuencias Animadas y Modelos 4D para Visualización y Planificación Crítica

La complejidad inherente al montaje de vigas personalizadas singulares, especialmente cuando involucran múltiples grúas, maniobras intrincadas o espacios de trabajo congestionados, justifica el uso de herramientas de visualización avanzadas como las secuencias animadas y los modelos 4D (3D + Tiempo).

Beneficios de la Visualización Avanzada

Integrar la dimensión temporal y la simulación de movimientos aporta ventajas significativas:

• Claridad en la Secuencia de Montaje: Permite a todo el equipo (ingenieros, supervisores, operadores, riggers) visualizar de forma clara y unívoca cada paso de la secuencia de montaje propuesta, desde la llegada de la viga al sitio hasta su conexión final.
• Detección Temprana de Interferencias (Clash Detection): Simula el movimiento de la viga, las grúas, los aparejos y otros equipos en el entorno 3D del sitio, identificando posibles colisiones espaciales (con estructuras existentes, equipos, terreno) que podrían no ser evidentes en planos 2D o en la imaginación.
• Validación de Alcances y Capacidades: Confirma visualmente que las grúas seleccionadas tienen el alcance y la altura necesarios en cada punto de la trayectoria de la carga, y que operan dentro de sus límites de capacidad seguros según la tabla de carga correspondiente al radio y configuración.
• Optimización de la Maniobra: Permite probar virtualmente diferentes estrategias de izaje, posiciones de grúa o secuencias de movimiento para encontrar la solución más eficiente y segura.
• Planificación del Espacio de Trabajo: Ayuda a definir las zonas de exclusión necesarias, la ubicación óptima de los equipos, las rutas de acceso y las áreas de preparación (laydown).
• Herramienta de Comunicación y Formación: Facilita la comunicación del plan de montaje a todo el personal involucrado, incluyendo aquellos con diferentes niveles de experiencia técnica. Sirve como una excelente herramienta para las reuniones pre-izaje (pre-lift meetings) y la formación específica de los equipos.
• Identificación de Riesgos: Al visualizar la operación completa, pueden identificarse riesgos potenciales que no fueron obvios durante la planificación inicial, permitiendo implementar medidas preventivas.

Proceso de Creación de Modelos 4D y Animaciones

El desarrollo de estas visualizaciones requiere un proceso estructurado:

1. Modelado 3D del Entorno: Crear un modelo tridimensional preciso del sitio de montaje, incluyendo la topografía, estructuras existentes, edificios adyacentes, y cualquier otro obstáculo relevante. Este modelo puede basarse en levantamientos topográficos, escaneo láser (nube de puntos) o planos del proyecto.
2. Modelado 3D de los Elementos Clave: Modelar con precisión la viga singular, las grúas seleccionadas (con sus dimensiones y cinemática correctas), los aparejos de izaje (balancines, eslingas) y cualquier equipo auxiliar importante.
3. Vinculación con el Cronograma (Dimensión Temporal): Asociar las tareas definidas en el plan de montaje detallado con los elementos del modelo 3D. Cada paso de la secuencia (llegada del transporte, descarga, preparación, izaje, posicionamiento, conexión) se asigna a un intervalo de tiempo en el cronograma del proyecto.
4. Simulación de Movimientos: Animar la secuencia de montaje, programando los movimientos de las grúas (giro de superestructura, ángulo y longitud de pluma, movimiento del gancho) y de la viga suspendida a lo largo de su trayectoria planificada. Para tandem lifts, se simulan los movimientos sincronizados de ambas grúas.
5. Análisis y Refinamiento: Ejecutar la simulación para detectar colisiones, verificar alcances, evaluar velocidades de movimiento y confirmar la viabilidad general del plan. Refinar la secuencia, la posición de las grúas o la selección de equipos según sea necesario.
6. Generación de Entregables: Producir videos de la animación, secuencias de imágenes clave, o permitir la exploración interactiva del modelo 4D.

Software Utilizado

Existen diversas herramientas de software que facilitan la creación de modelos 4D y simulaciones de izaje, a menudo integrándose con plataformas BIM (Building Information Modeling) o CAD (Computer-Aided Design):

• Software BIM con capacidades 4D (ej. Navisworks, Synchro): Permiten vincular modelos 3D de diferentes disciplinas con el cronograma del proyecto.
• Software CAD 3D (ej. AutoCAD, SolidWorks, Revit): Utilizados para crear los modelos detallados de la viga, aparejos y componentes específicos.
• Software Específico de Simulación de Izajes (ej. 3D Lift Plan, Compu-Crane): Programas dedicados que contienen bibliotecas de grúas con sus tablas de carga, permitiendo simular izajes complejos y verificar capacidades.
• Plataformas de Animación 3D (ej. 3ds Max, Blender): Utilizadas para crear visualizaciones de alta calidad y animaciones detalladas de las maniobras.

La inversión en estas herramientas y en el personal capacitado para utilizarlas se justifica plenamente por la reducción de riesgos y la optimización que aportan a montajes de alta complejidad, como los que a menudo se requieren para vigas personalizadas en proyectos emblemáticos en ciudades como Bogotá o en infraestructuras críticas a nivel nacional.

Definición de Requerimientos de Apuntalamiento Temporal y Arriostramiento

Durante el montaje, y hasta que la estructura metálica alcance su configuración final y estable, las vigas singulares (y las estructuras a las que se conectan) pueden pasar por fases de inestabilidad temporal. Es vital identificar estas condiciones y diseñar sistemas de apuntalamiento o arriostramiento temporal adecuados para garantizar la seguridad y la integridad geométrica.

Identificación de Fases de Inestabilidad

La necesidad de soportes temporales surge en diversas situaciones:

• Vigas Aisladas Antes de Conexión Final: Una viga recién posicionada, antes de ser conectada permanentemente a columnas u otras vigas, puede ser inestable a vuelco lateral o torsión.
• Estructuras Parcialmente Montadas: Durante el ensamblaje secuencial, el sistema estructural global puede no tener aún la rigidez o resistencia suficiente para soportar cargas (peso propio, viento, cargas de construcción) sin apoyos adicionales.

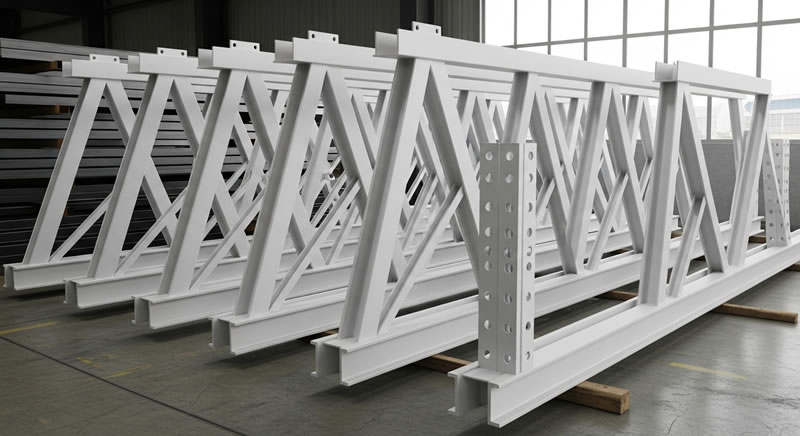

• Vigas con Comportamiento Inestable Inherente: Algunas geometrías de vigas (muy esbeltas, de gran canto sin arriostramiento lateral adecuado) pueden ser propensas al pandeo lateral-torsional incluso bajo su propio peso si no se restringen adecuadamente durante el montaje.
• Etapas Intermedias de Maniobras Complejas: Durante un volteo o inclinación, la viga puede necesitar ser apoyada temporalmente en una posición intermedia.
• Soporte para Secuencias de Soldadura o Conexión: Mantener la geometría precisa durante la realización de conexiones críticas (empernadas o soldadas) puede requerir apuntalamientos que eviten movimientos.

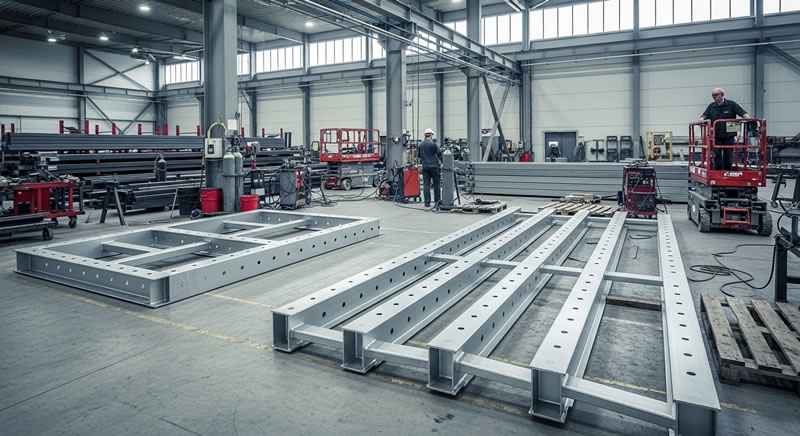

Diseño de Sistemas de Soporte Temporal

El diseño de estos sistemas es una tarea de ingeniería que debe considerar:

• Cargas a Soportar: Determinar las cargas que actuarán sobre los soportes temporales, incluyendo el peso propio de los elementos soportados, cargas de viento durante la fase de montaje, posibles cargas de construcción (personal, equipos pequeños) y fuerzas inducidas por el propio proceso de montaje.
• Tipo de Soporte:
  • Torres de Apuntalamiento (Shoring Towers): Sistemas modulares o fabricados a medida, generalmente de acero o aluminio, capaces de soportar cargas verticales significativas. Requieren una base estable y nivelada.
  • Puntales Ajustables: Elementos telescópicos, útiles para cargas menores o ajustes finos de altura.
  • Arriostramientos Temporales (Temporary Bracing): Cables, perfiles metálicos o elementos de madera utilizados para restringir el movimiento lateral o torsional. Se conectan a puntos de anclaje fiables (otras partes de la estructura ya estable, cimentaciones, lastres).
  • Marcos o Estructuras de Apoyo Específicas: Diseñadas y fabricadas para una condición particular del montaje.
• Análisis Estructural del Sistema Temporal: Calcular los elementos del sistema de soporte (postes, vigas, diagonales, conexiones) para asegurar que tienen la resistencia y rigidez adecuadas bajo las cargas de diseño. Verificar la estabilidad global del sistema temporal.
• Interacción con la Estructura Permanente: Asegurar que la conexión de los soportes temporales a la estructura permanente no cause daños o sobrecargas locales.
• Secuencia de Instalación y Remoción: Planificar cuándo y cómo se instalarán los soportes temporales en relación con la secuencia de montaje de las vigas, y, de manera igualmente importante, cuándo y cómo se retirarán de forma segura una vez que la estructura permanente sea estable. La remoción prematura o incorrecta puede ser peligrosa.
• Monitoreo: En casos críticos, puede ser necesario monitorear el desempeño de los soportes temporales (asentamientos, deformaciones, cargas) durante el montaje.

A continuación, se presentan algunos tipos comunes de soportes temporales y sus características:

La definición de estos requerimientos debe ser parte integral del plan de montaje, y los diseños deben ser realizados o revisados por ingenieros estructurales cualificados, asegurando que la estabilidad temporal no comprometa la seguridad ni la calidad final del proyecto.

Aporte o Recomendación de Personal Especializado para Operaciones Singulares

El éxito y la seguridad del montaje de vigas personalizadas dependen críticamente de la competencia y experiencia del personal involucrado. Para operaciones que salen de lo común, no basta con el equipo de montaje estándar; se requiere personal con formación y experiencia específica en maniobras complejas y manejo de elementos singulares.

Roles Clave y Sus Competencias

Identificar y asegurar la presencia de personal con las cualificaciones adecuadas es una responsabilidad primordial del planificador del montaje:

• Supervisor de Izaje (Lift Director / Lifting Supervisor):
  • Responsabilidad: Autoridad única y máxima responsable de la operación de izaje desde la planificación hasta la finalización. Supervisa a todo el personal involucrado en el izaje.
  • Competencias: Amplia experiencia comprobada en izajes complejos (incluyendo tandem lifts si aplica), conocimiento profundo de grúas y aparejos, capacidad de interpretar planes de izaje detallados, habilidades de liderazgo y comunicación, conocimiento de normativas de seguridad. A menudo requiere certificaciones específicas.
• Ingeniero de Izaje (Lifting Engineer):
  • Responsabilidad: Realiza los cálculos detallados para el plan de izaje, selecciona los equipos, diseña aparejos especiales si son necesarios, analiza las capacidades de la grúa y las condiciones del sitio.
  • Competencias: Ingeniero titulado (civil, mecánico o estructural) con especialización o experiencia demostrable en ingeniería de izajes. Dominio de software de cálculo y simulación. Conocimiento de normativas y estándares relevantes.
• Aparejador / Técnico de Rigging (Rigger):
  • Responsabilidad: Inspecciona, selecciona y monta los aparejos de izaje (eslingas, grilletes, balancines) de acuerdo al plan. Conecta la carga a la grúa. Guía la carga durante movimientos cercanos al suelo si es necesario.
  • Competencias: Formación y certificación como rigger (diferentes niveles según complejidad). Experiencia práctica en el manejo de diferentes tipos de aparejos y cargas. Conocimiento de señales manuales. Capacidad para identificar y descartar equipos defectuosos.
• Señalero (Signal Person):
  • Responsabilidad: Única persona autorizada para dar señales al operador de la grúa. Mantiene contacto visual con la carga y el operador (o utiliza comunicación por radio bidireccional clara).
  • Competencias: Formación y certificación como señalero. Conocimiento perfecto de las señales manuales estandarizadas (ANSI/ASME, u otras aplicables en Colombia). Comunicación clara y concisa. Conciencia situacional.
• Operador de Grúa (Crane Operator):
  • Responsabilidad: Opera la grúa de acuerdo a las señales del señalero y dentro de los parámetros del plan de izaje y las capacidades de la máquina. Realiza inspecciones pre-operacionales de la grúa.
  • Competencias: Licencia o certificación válida para el tipo y capacidad de grúa utilizada. Experiencia comprobada en el manejo de la grúa específica y en operaciones de precisión. Conocimiento de la tabla de carga y limitaciones de la máquina.
• Supervisor de Montaje Estructural:
  • Responsabilidad: Supervisa la correcta colocación, alineación y conexión de la viga en su posición final, asegurando el cumplimiento de las tolerancias y especificaciones del diseño estructural. Coordina las cuadrillas de montaje.
  • Competencias: Experiencia en montaje de estructuras metálicas complejas. Capacidad para leer e interpretar planos de montaje detallados. Conocimiento de procedimientos de conexión (empernado, soldadura). Habilidades de gestión de equipos.
• Topógrafo (Surveyor):
  • Responsabilidad: Verifica las posiciones y niveles antes, durante y después del montaje para asegurar que la viga se instala dentro de las tolerancias especificadas.
  • Competencias: Manejo de equipos de topografía (estación total, nivel láser, escáner 3D). Precisión y atención al detalle.

Aseguramiento de la Competencia

No basta con asignar roles; es necesario verificar las cualificaciones:

• Revisión de Certificaciones y Licencias: Comprobar que todas las certificaciones y licencias requeridas estén vigentes y sean apropiadas para el equipo y la tarea.
• Verificación de Experiencia: Solicitar referencias o evidencia de participación previa en proyectos de complejidad similar.
• Formación Específica del Proyecto: Realizar sesiones informativas y de formación sobre los detalles específicos del plan de montaje de la viga singular, los riesgos identificados y los procedimientos de emergencia.
• Reuniones Pre-Izaje (Pre-Lift Meetings): Reunir a todo el personal clave antes de cada operación crítica para repasar el plan, asignar responsabilidades, confirmar canales de comunicación y resolver dudas de último momento.

En muchos casos, para vigas verdaderamente singulares, las empresas especializadas en la fabricación e ingeniería de estas piezas pueden aportar o recomendar personal clave (como el ingeniero de izaje o el supervisor de izaje) que ya tiene un conocimiento profundo del elemento a montar, asegurando una continuidad y expertise valiosa.

Detallamos las responsabilidades clave del personal especializado durante el montaje:

Coordinación de Ventanas de Tiempo Críticas con el Resto de la Obra

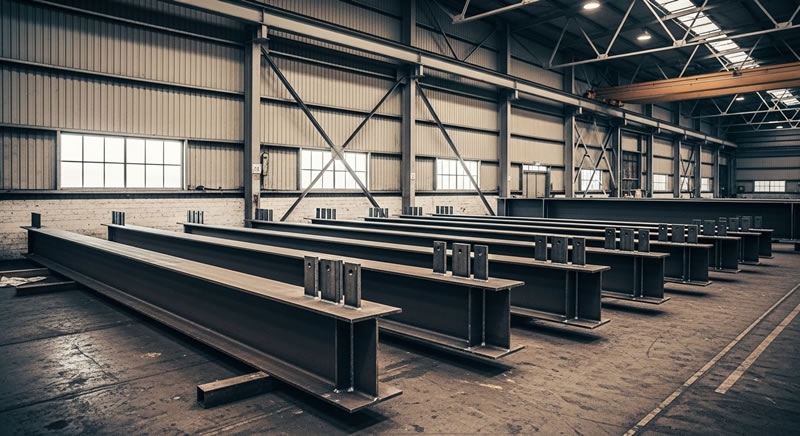

El montaje de una viga singular suele ser una actividad de alto impacto en el cronograma general del proyecto. Requiere equipos pesados, ocupa áreas significativas del sitio y a menudo se encuentra en la ruta crítica. Por lo tanto, su ejecución debe ser coordinada meticulosamente con todas las demás actividades de la obra.

Identificación como Hito Crítico

El montaje de la viga singular debe ser identificado como un hito clave en el cronograma maestro del proyecto. Esto implica:

• Dependencias Claras: Establecer las actividades predecesoras que deben estar completadas antes de que pueda iniciar el montaje (ej. cimentaciones listas, columnas de apoyo montadas y verificadas) y las actividades sucesoras que dependen de la finalización del montaje de la viga.
• Estimación Realista de Duración: Considerar no solo el tiempo del izaje en sí, sino también los tiempos de preparación (transporte y montaje de la grúa, preparación del área, montaje de aparejos), posibles contingencias (clima) y la conexión final.
• Ubicación en la Ruta Crítica: Analizar si el montaje de esta viga determina la duración total del proyecto o de una fase importante del mismo.

Planificación de la Ventana de Ejecución

Definir la ventana de tiempo específica para el montaje requiere considerar múltiples factores:

• Disponibilidad de Equipos: Coordinar con los proveedores la llegada y permanencia en obra de las grúas y equipos de transporte especializados. Estos equipos suelen tener alta demanda y deben reservarse con antelación.
• Disponibilidad de Personal Especializado: Asegurar que todo el personal clave (supervisor de izaje, riggers, operadores certificados) esté disponible durante la ventana planificada.
• Coordinación con Otros Contratistas y Gremios:
  • Despeje del Área: Asegurar que el área de montaje y las zonas de seguridad circundantes estén completamente libres de personal, equipos y materiales de otros contratistas durante la operación.
  • Accesos: Garantizar que las rutas de acceso para la grúa y el transporte de la viga no estén bloqueadas por otras actividades.
  • Servicios: Confirmar que no haya interferencias con servicios existentes o trabajos en altura cercanos (ej. fachadas, instalaciones).
• Restricciones Externas:
  • Permisos de Trabajo: Obtener todos los permisos internos y externos necesarios para la operación.
  • Restricciones Horarias: Considerar posibles restricciones de ruido o trabajo en horarios específicos, especialmente en zonas urbanas como Bogotá.
  • Condiciones Climáticas: Tener en cuenta la previsión meteorológica y definir umbrales (ej. velocidad de viento) para la suspensión temporal de los trabajos. Contemplar flexibilidad en el cronograma para absorber posibles retrasos por clima.

Comunicación y Reuniones de Coordinación

Una comunicación fluida es esencial para manejar la interfaz entre el montaje de la viga singular y el resto del proyecto:

• Reuniones de Planificación Específicas: Convocar reuniones dedicadas a la logística y montaje de la viga, involucrando a todos los actores relevantes (equipo de proyecto, contratista de montaje, proveedor de grúas, supervisión, seguridad).
• Integración en Reuniones Generales de Obra: Informar regularmente sobre el estado de la planificación y la fecha prevista de ejecución en las reuniones de coordinación general de la obra.
• Comunicación Clara de Zonas de Exclusión: Señalizar adecuadamente y comunicar a todo el personal de la obra las zonas que estarán restringidas durante la operación de izaje.
• Protocolos de Comunicación Durante la Operación: Establecer canales de comunicación claros para la gestión de la operación en sí y para la coordinación con el resto de la obra en caso de imprevistos.

La falta de una coordinación adecuada puede llevar a interferencias, retrasos en cascada, ineficiencias y, lo más grave, a situaciones de riesgo por la presencia no controlada de personal o equipos en el área de influencia de la maniobra.

Desarrollo de Planes de Contingencia para Dificultades e Imprevistos

Incluso con la planificación más detallada, el montaje de elementos singulares está sujeto a imprevistos. Desarrollar un plan de contingencia robusto es una parte esencial de la gestión de riesgos, permitiendo una respuesta rápida y eficaz ante posibles dificultades.

Identificación Proactiva de Riesgos

El proceso comienza con una sesión de identificación de riesgos específica para la operación de transporte y montaje, involucrando a personal con experiencia. Algunos riesgos comunes incluyen:

• Condiciones Climáticas Adversas: Viento excesivo, tormentas eléctricas, lluvia intensa, niebla.
• Fallo o Avería de Equipos Críticos: Grúa principal, grúa auxiliar, equipo de transporte, aparejos de izaje.
• Problemas de Acceso al Sitio: Bloqueos inesperados, condiciones del terreno peores de lo previsto para el paso de equipos pesados.
• Condiciones del Sitio Inesperadas: Descubrimiento de servicios subterráneos no documentados, obstrucciones imprevistas en el área de montaje, capacidad del terreno inferior a la esperada.
• Errores Humanos: Malentendidos en la comunicación, aplicación incorrecta de procedimientos.
• Problemas con la Viga o los Puntos de Conexión: Tolerancias de fabricación fuera de especificación, daños durante el transporte no detectados previamente, dificultad para alinear las conexiones.
• Retrasos en Actividades Predecesoras: Que impactan la ventana de tiempo planificada.
• Incidentes de Seguridad: Cualquier evento que requiera detener la operación y activar protocolos de emergencia.

Desarrollo de Estrategias de Mitigación y Respuesta

Para cada riesgo significativo identificado, se debe definir una estrategia:

• Mitigación (Preventiva): Acciones tomadas de antemano para reducir la probabilidad o el impacto del riesgo (ej. inspecciones rigurosas de equipos, estudios geotécnicos detallados, protecciones robustas para la viga, uso de personal certificado y experimentado).
• Contingencia (Reactiva): Plan de acción a seguir si el riesgo se materializa.
  • Clima: Definir umbrales claros (ej. velocidad de viento) para suspender la operación. Tener flexibilidad en el cronograma. Monitorear pronósticos continuamente.
  • Fallo de Equipo: Identificar proveedores alternativos de grúas o equipos clave con tiempos de respuesta conocidos. Tener repuestos críticos para aparejos en sitio. Planificar posibles métodos alternativos de montaje (si son viables).
  • Acceso/Condiciones del Sitio: Tener planes para mejorar accesos temporalmente (ej. planchas metálicas). Contar con equipos de movimiento de tierras en stand-by.
  • Errores/Problemas de Ajuste: Procedimientos claros para detener la operación (Stop Work Authority). Protocolos para re-evaluar la situación por personal cualificado. Disponibilidad de herramientas de ajuste o rectificación (si aplica y es seguro). Ingeniero de diseño disponible para consulta rápida.
  • Incidentes: Plan de respuesta a emergencias claro y comunicado a todo el equipo. Equipos de primeros auxilios y rescate accesibles.

Componentes del Plan de Contingencia

El plan de contingencia debe ser un documento práctico y accesible, que incluya:

• Lista de Riesgos Identificados y sus Estrategias.
• Protocolos de Actuación Claros para cada Contingencia.
• Roles y Responsabilidades en caso de Contingencia (Quién toma qué decisiones).
• Información de Contacto Clave (Servicios de emergencia, proveedores de equipos alternativos, ingenieros, supervisores).
• Ubicación de Equipos de Emergencia (Extintores, botiquines, camillas).
• Procedimientos de Comunicación de Emergencia.

Este plan no es un documento estático; debe ser revisado y actualizado si cambian las condiciones y, fundamentalmente, debe ser comunicado a todo el equipo involucrado en la operación durante las reuniones pre-izaje.

Verificación y Documentación del Cumplimiento de Tolerancias y Requisitos

Una vez que la viga singular ha sido izada y colocada en su posición, el trabajo no ha terminado. Es vital verificar que el montaje se ha realizado correctamente, cumpliendo con las tolerancias dimensionales y los requisitos especificados en los planos y documentos de diseño, y documentar adecuadamente esta conformidad.

Control de Tolerancias Dimensionales

Las estructuras metálicas, y en particular las conexiones, requieren ser montadas dentro de tolerancias estrictas para asegurar su correcto comportamiento estructural y el encaje con otros elementos. La verificación incluye:

• Posición en Planta (Ejes X, Y): Comprobar que los ejes y puntos clave de la viga coinciden con las coordenadas de diseño. Se utiliza equipo de topografía (estación total).
• Elevación (Nivel, Cota Z): Verificar que la viga está a la altura correcta especificada en los planos. Se utiliza nivel óptico o estación total.
• Plomada (Verticalidad): En el caso de elementos asociados como columnas que soportan la viga, verificar su verticalidad.
• Alineación: Comprobar la correcta alineación de la viga respecto a los elementos a los que se conecta.
• Nivelación: Asegurar que la viga está nivelada o con la pendiente de diseño especificada, si aplica.
• Tolerancias de Conexión: Verificar los huelgos y ajustes en las conexiones empernadas o las preparaciones para soldadura antes de proceder con la conexión final.

Las tolerancias admisibles están generalmente definidas en normativas de referencia (ej. AISC Code of Standard Practice en el contexto internacional, adaptaciones o especificaciones propias del proyecto) y deben ser claramente indicadas en los planos de montaje.

Métodos de Verificación

Se emplean diversas técnicas para realizar estas comprobaciones:

• Topografía Convencional: Uso de estaciones totales y niveles para medir coordenadas y elevaciones de puntos específicos de la viga y compararlos con los valores teóricos.
• Escaneo Láser 3D: Tecnología que captura una nube de puntos detallada de la viga ya montada y su entorno. Permite una comparación muy precisa con el modelo BIM o CAD de diseño, identificando desviaciones en toda la geometría, no solo en puntos discretos. Especialmente útil para geometrías complejas.
• Medición Directa: Uso de cintas métricas de precisión, plomadas, niveles de burbuja o digitales para verificaciones locales y de conexiones.

Documentación del Montaje (Dossier de Calidad)

Es fundamental mantener un registro completo y organizado de todo el proceso de montaje, que servirá como evidencia de la correcta ejecución y cumplimiento de los requisitos. Este dossier suele incluir:

• Plan de Montaje Final Aprobado (Incluyendo plan de izaje, análisis de rigging, plan de contingencia).
• Certificados de Calidad de la Viga Fabricada.
• Certificados de Calidad de Materiales (Acero, pernos, electrodos de soldadura si aplica).
• Certificados de Calibración de Equipos (Grúas, equipos de topografía, torquímetros).
• Certificaciones y Licencias del Personal Clave.
• Registros de Inspección de Aparejos de Izaje.
• Permisos de Trabajo Ejecutados.
• Actas de Reuniones Pre-Izaje.
• Informes de Verificación Topográfica (Reportes de Estación Total o Escáner 3D mostrando conformidad con tolerancias).
• Registros de Conexiones Empernadas (Informes de apriete con torquímetro calibrado, si aplica).
• Registros de Soldadura (Procedimientos WPS, cualificación de soldadores WPQR, informes de inspección visual y ensayos no destructivos NDT, si aplica).
• Reporte Fotográfico del Proceso.
• Listas de Chequeo de Liberación/Aceptación del Montaje.

Esta documentación no solo es importante para el aseguramiento de la calidad y la trazabilidad, sino que también puede ser requerida por el cliente, la supervisión, las aseguradoras o las autoridades reguladoras, especialmente en proyectos de infraestructura crítica o edificaciones de alta responsabilidad en Colombia.
