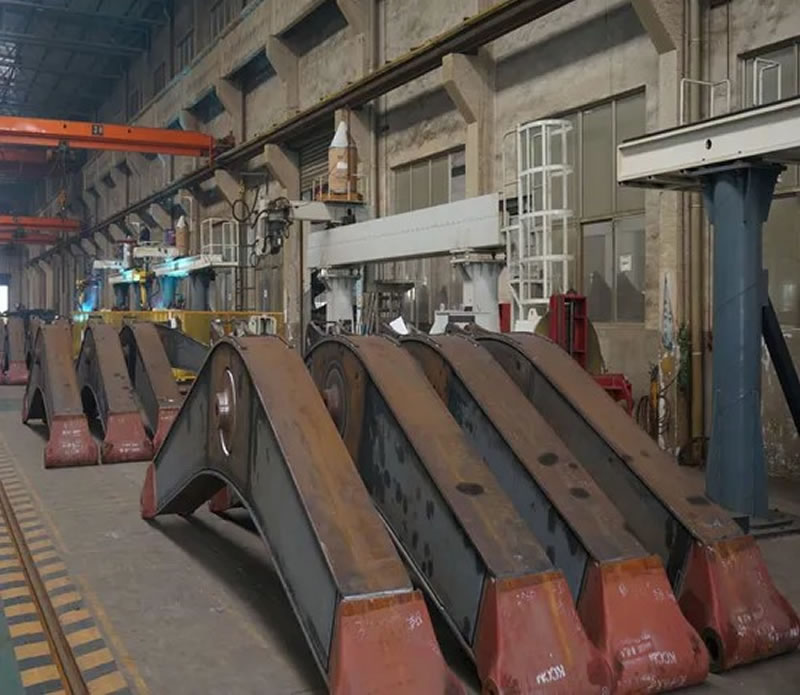

Ingeniería de Detalle Avanzada para Vigas Metálicas Personalizadas con Geometrías Complejas y No Estándar: Adaptación de Estándares, Definición de Conexiones Singulares y Verificación Rigurosa en Proyectos Especiales en Bogotá y Colombia.

La ingeniería de detalle representa la fase culminante donde la concepción estructural se traduce en instrucciones precisas y ejecutables para la fabricación y el montaje. Cuando nos adentramos en el ámbito de las vigas metálicas personalizadas a medida, diseñadas específicamente para proyectos especiales en Colombia, y particularmente aquellas que presentan geometrías complejas y no estándar, la ingeniería de detalle adquiere una dimensión crítica y altamente especializada. Estas no son las vigas laminadas convencionales; son elementos estructurales únicos, a menudo con curvaturas pronunciadas, secciones variables, torsiones controladas o combinaciones de estas características, que desafían los métodos de detallamiento tradicionales. La precisión en esta etapa es determinante no solo para la integridad estructural y la seguridad, sino también para la viabilidad económica y la eficiencia constructiva del proyecto. En ciudades como Bogotá, donde la arquitectura innovadora y los proyectos de infraestructura singulares demandan soluciones estructurales fuera de lo común, la capacidad para detallar estas geometrías complejas se convierte en un factor diferenciador clave.

Adaptación Proactiva de los Estándares de Detallamiento para la Representación Fiel de Geometrías Tridimensionales Complejas

Los estándares de detallamiento estructural, si bien proporcionan una base sólida, a menudo están orientados hacia geometrías ortogonales y elementos prismáticos regulares. Para abordar eficazmente las vigas personalizadas con formas complejas, es necesario adaptar y expandir estos estándares. No se trata de ignorarlos, sino de complementarlos con técnicas y convenciones específicas que permitan una representación clara, inequívoca y completa de la singularidad de cada pieza.

• Vistas Auxiliares y Secciones No Ortogonales: La representación de superficies curvas, ángulos oblicuos o secciones transversales variables exige el uso extensivo de vistas auxiliares proyectadas perpendicularmente a planos locales significativos de la pieza, y secciones transversales tomadas en puntos críticos o a intervalos regulares, pero no necesariamente paralelas a los ejes principales del proyecto. Estas vistas y secciones deben estar claramente referenciadas en las vistas principales y su orientación debe ser indicada sin ambigüedad.
• Desarrollos de Superficies Curvas: Para elementos con curvatura simple o doble, como vigas alabeadas o con forma de cono truncado, a menudo es indispensable incluir desarrollos planos de las superficies. Estos desarrollos son vitales para el trazado y corte preciso de las planchas de acero que conformarán la viga armada. Deben incluir líneas de plegado, marcas de referencia y cotas precisas que consideren el espesor del material y los radios de curvatura.
• Representación Detallada de Torsiones y Alabeos: Cuando una viga presenta torsión o alabeo, su representación bidimensional se complica. Se utilizan múltiples secciones transversales acotadas con sus respectivas rotaciones respecto a un eje de referencia. Además, se pueden emplear diagramas esquemáticos o tablas que indiquen el ángulo de giro en puntos clave a lo largo de la longitud de la viga. El modelo tridimensional se convierte en la herramienta principal para comprender y comunicar estas geometrías.
• Nomenclatura y Codificación Específica: Se establece un sistema de nomenclatura claro y consistente para identificar cada componente único de la viga compleja, incluyendo planchas individuales, rigidizadores no estándar, cartelas con formas irregulares, etc. Esta codificación es esencial para las listas de materiales, los planos de taller y el seguimiento durante la fabricación y el montaje.
• Uso Intensivo de Acotación Tridimensional y Coordenadas: Para definir puntos clave en superficies curvas o intersecciones complejas, la acotación tradicional bidimensional puede ser insuficiente o confusa. Se recurre a la acotación directa en vistas isométricas o perspectivas del modelo 3D, o al uso de tablas de coordenadas (X, Y, Z) referidas a un origen bien definido en el proyecto.

Esta adaptación de los estándares busca ante todo la claridad y la eliminación de ambigüedades, asegurando que el equipo de fabricación en el taller comprenda perfectamente la intención del diseño y la geometría exacta que debe materializar.

Estrategias Meticulosas para la Definición de Juntas y Conexiones Soldadas o Atornilladas en Ángulos No Rectos y Superficies Curvas

Las conexiones son puntos críticos en cualquier estructura metálica, pero su complejidad se magnifica exponencialmente cuando involucran ángulos no rectos, superficies curvas o la intersección de elementos con geometrías singulares. La ingeniería de detalle debe definir estas juntas con una precisión absoluta, considerando no solo la transferencia de cargas sino también la constructibilidad y la inspección.

Soldaduras en Geometrías Complejas:

• Diseño Detallado de la Preparación de Bordes: Las juntas soldadas en ángulos oblicuos o sobre superficies curvas requieren preparaciones de borde no estándar (biseles variables, chaflanes curvos). Estos deben ser detallados explícitamente en los planos, a menudo mediante secciones ampliadas o representaciones 3D, especificando ángulos, talones y aberturas de raíz variables.
• Especificación de Secuencias de Soldadura: Para controlar las deformaciones y tensiones residuales en elementos complejos, especialmente en vigas armadas de gran tamaño o con soldaduras extensas, es fundamental especificar secuencias de soldadura cuidadosamente planificadas. Esto puede incluir soldadura alterna, por bloques o siguiendo patrones específicos para minimizar distorsiones.
• Símbolos de Soldadura Aumentados: Si bien se utilizan los símbolos estándar de soldadura, a menudo se complementan con notas, detalles ampliados o referencias a especificaciones particulares para aclarar requerimientos especiales como soldaduras de contorno en superficies curvas, soldaduras en esquina con ángulos variables, o la necesidad de ensayos no destructivos específicos.
• Accesibilidad para el Soldador y la Inspección: El diseño del detalle debe considerar la accesibilidad física para que el soldador pueda ejecutar la junta correctamente y para que los inspectores puedan realizar los controles de calidad requeridos (inspección visual, líquidos penetrantes, partículas magnéticas, ultrasonido). En geometrías muy congestionadas, esto puede requerir un diseño particular de la junta o incluso prever elementos temporales para garantizar el acceso.

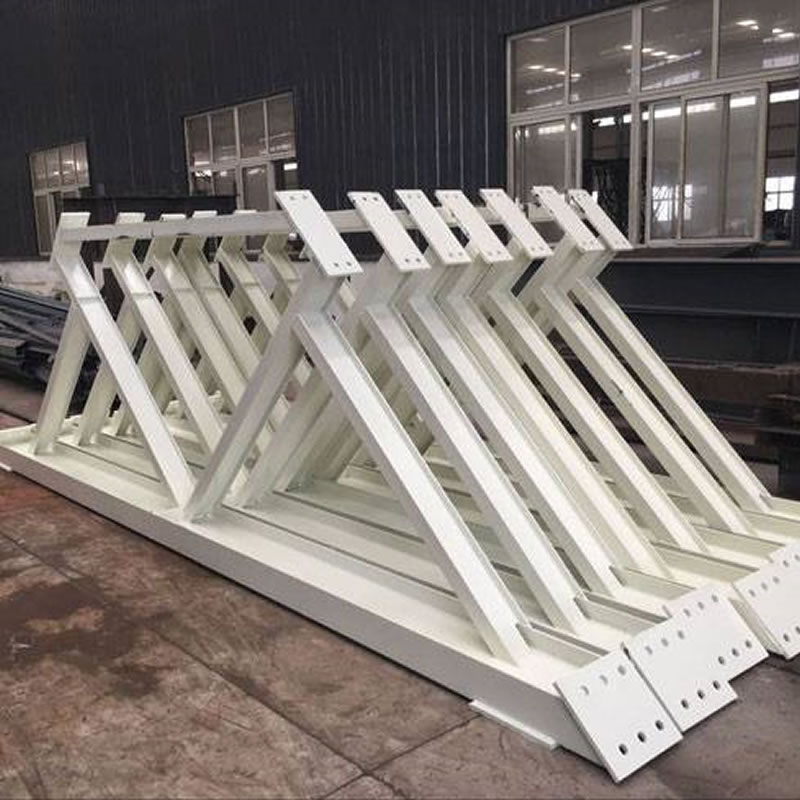

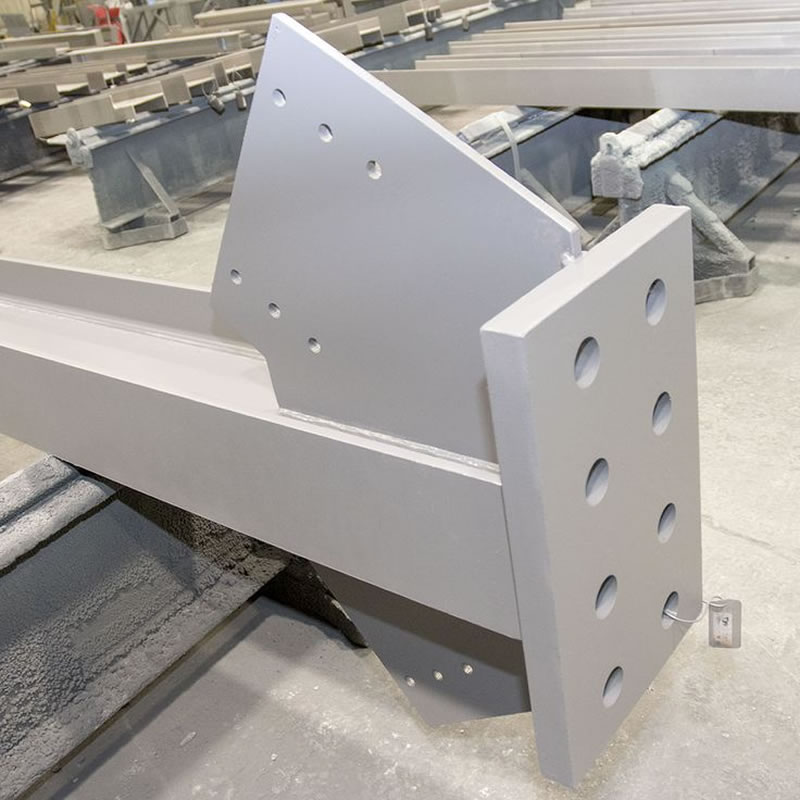

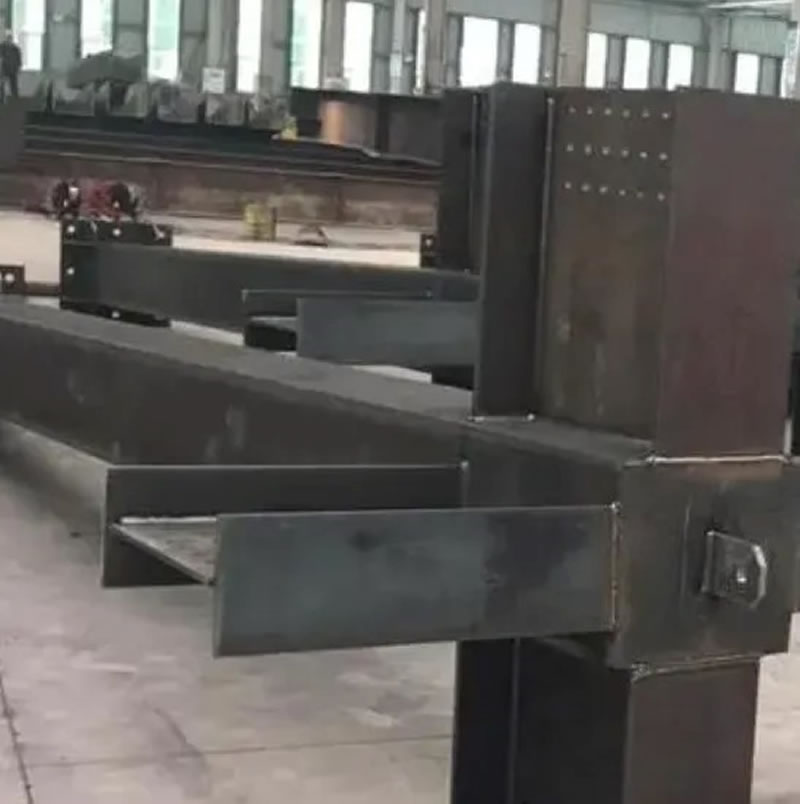

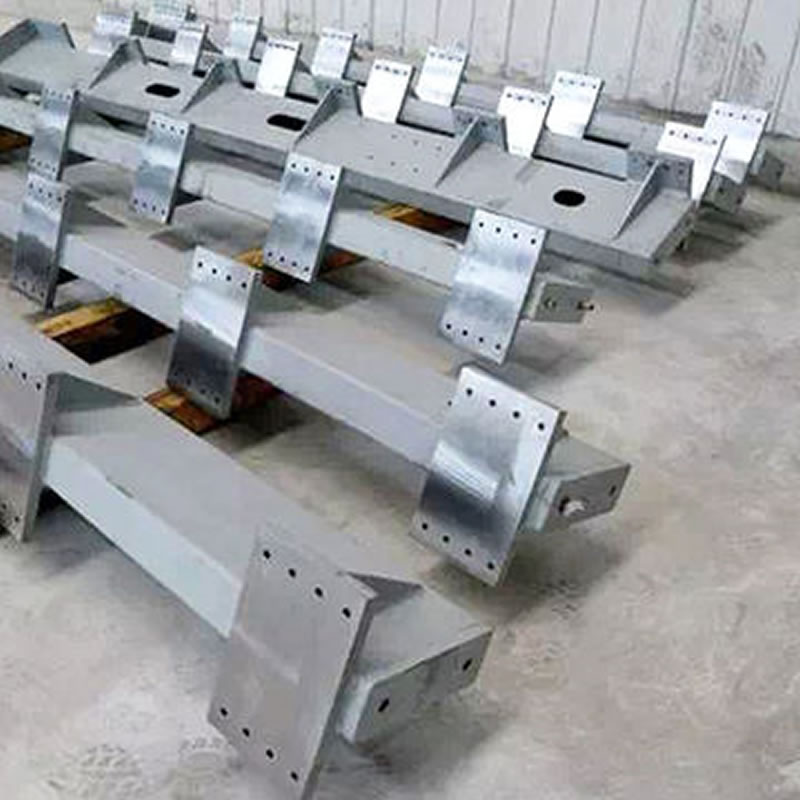

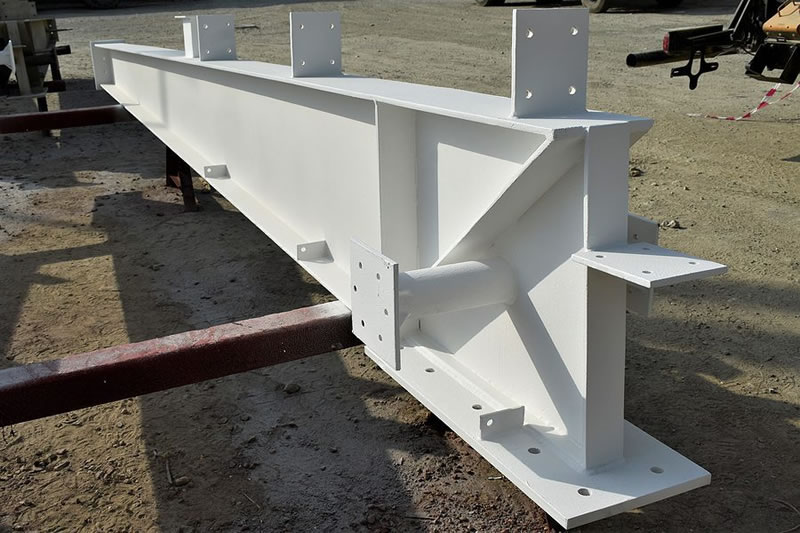

Conexiones Atornilladas en Superficies No Planas o Inclinadas:

• Diseño de Perforaciones en Ángulo: Cuando los pernos deben atravesar superficies no perpendiculares a su eje, las perforaciones deben realizarse con precisión angular. Los planos deben indicar claramente el ángulo de perforación respecto a la superficie local.
• Uso de Arandelas Biseladas o Esféricas: Para asegurar un asiento adecuado de la cabeza del perno y la tuerca sobre superficies inclinadas, se especifican arandelas biseladas (cuñas) con el ángulo correcto o conjuntos de arandelas esféricas que se autoalinean. La selección y especificación de estas arandelas especiales es parte integral del detalle.
• Consideraciones de Contacto en Superficies Curvas: En conexiones sobre superficies curvas, se debe analizar el área de contacto efectiva entre las planchas y asegurar que la presión de apriete se distribuya adecuadamente. Esto puede requerir el uso de planchas de relleno adaptadas a la curvatura o un diseño específico de la conexión para minimizar efectos de palanca o concentraciones de tensión.
• Modelado Preciso de Holguras y Tolerancias: El modelo 3D debe representar con exactitud las perforaciones, los pernos, las tuercas y las arandelas, incluyendo las holguras estándar o especiales, para verificar que no existan interferencias durante el montaje, especialmente en conexiones con múltiples pernos en patrones complejos sobre superficies curvas.

A continuación, se presenta una comparación entre el detallamiento de conexiones estándar y el requerido para geometrías complejas:

El detallamiento preciso de estas conexiones no estándar es un pilar fundamental para el éxito de la fabricación y montaje de vigas personalizadas complejas, asegurando que la transferencia de cargas se realice según lo previsto por el diseño estructural y que la pieza pueda ser construida eficientemente.

Verificación Exhaustiva de Colisiones e Interferencias mediante Modelos BIM

En el contexto de geometrías intrincadas y conexiones no convencionales, el riesgo de colisiones físicas o interferencias durante el montaje es significativamente mayor. La ingeniería de detalle moderna, especialmente para proyectos de envergadura o complejidad como los que pueden encontrarse en Bogotá y otras ciudades colombianas, se apoya de manera indispensable en el Modelado de Información para la Construcción (BIM).

• Modelos de Detalle de Alta Fidelidad (LOD 400): El modelo BIM utilizado para la ingeniería de detalle debe alcanzar un Nivel de Desarrollo (LOD) muy alto, típicamente LOD 400. Esto implica que cada componente de la viga personalizada (planchas, rigidizadores, pernos, soldaduras significativas) se modela con su geometría, tamaño, forma, ubicación y orientación precisas, tal como se fabricará.
• Detección Automatizada de Interferencias: Se utilizan herramientas de software especializadas en la detección de colisiones (Clash Detection) que comparan sistemáticamente la geometría de la viga detallada con todos los demás elementos del modelo BIM federado (otras estructuras, sistemas MEP, elementos arquitectónicos). Estas herramientas identifican cualquier solapamiento físico, por mínimo que sea.
• Clasificación y Resolución de Interferencias: Las interferencias detectadas se clasifican según su severidad y tipo (colisión dura, colisión suave o de holgura, interferencia de flujo de trabajo). Se genera un informe detallado que permite a los ingenieros y detallistas revisar cada conflicto y proponer soluciones, como ajustes geométricos menores, rediseño de la conexión, o cambios en elementos vecinos, siempre en coordinación con las otras disciplinas.
• Verificación de Accesibilidad para Montaje y Mantenimiento: Más allá de las colisiones físicas, el modelo BIM permite verificar visualmente si existe espacio suficiente alrededor de las conexiones para las herramientas de montaje (llaves de impacto, equipos de soldadura) y para futuras inspecciones o mantenimiento. Se pueden simular volúmenes de acceso requeridos.
• Coordinación Interdisciplinaria Basada en el Modelo: El modelo BIM se convierte en la plataforma central para la coordinación entre el detallista estructural, el ingeniero diseñador, el fabricante, el montador y otras disciplinas involucradas. Las revisiones de diseño y constructibilidad se realizan sobre el modelo 3D, facilitando la comprensión y la toma de decisiones colaborativa.

La implementación rigurosa de la verificación de interferencias en el entorno BIM minimiza drásticamente los costosos y demorados problemas que surgirían si estas colisiones se descubrieran durante la fabricación en taller o, peor aún, durante el montaje en obra. Para vigas con geometrías complejas, donde las relaciones espaciales son difíciles de visualizar en 2D, este proceso es simplemente insustituible.

Información Específica Adicional en los Planos de Taller para Guiar la Fabricación de Piezas No Estándar

Los planos de taller para vigas con geometrías complejas deben ir más allá de la representación gráfica convencional. Deben actuar como un manual de instrucciones detallado y autosuficiente para el fabricante. La claridad y la exhaustividad de la información proporcionada son vitales para evitar errores costosos y garantizar que la pieza fabricada coincida exactamente con la intención del diseño.

• Coordenadas de Puntos Clave: Para formas orgánicas, alabeadas o con múltiples curvaturas, es fundamental incluir tablas de coordenadas (X, Y, Z) para puntos nodales, puntos de control de curvatura, centros de perforaciones importantes, o puntos de tangencia. Estas coordenadas deben estar referidas a un sistema de referencia local claramente definido en la pieza y/o al sistema global del proyecto.
• Datos de Curvatura y Torsión: Se deben especificar claramente los radios de curvatura (constantes o variables), los ángulos de torsión a lo largo de la viga, o parámetros que definan superficies complejas (por ejemplo, ecuaciones NURBS o puntos de control de splines). Esta información es necesaria para las máquinas de conformado o para el trazado manual preciso.
• Detalles de Ensamblaje Interno: Para vigas armadas complejas, los planos deben mostrar claramente el orden y la forma en que las diferentes planchas y rigidizadores internos deben ensamblarse antes de la soldadura final. Esto puede incluir vistas explosionadas o secuencias de montaje esquemáticas.
• Instrucciones de Soldadura Detalladas: Además de los símbolos, se pueden incluir notas específicas sobre precalentamiento, temperatura entre pasadas, tipo de electrodo o alambre específico para ciertas juntas, tratamientos post-soldadura (como alivio de tensiones), y criterios de aceptación para ensayos no destructivos (END) más allá de los códigos estándar si fuera necesario.

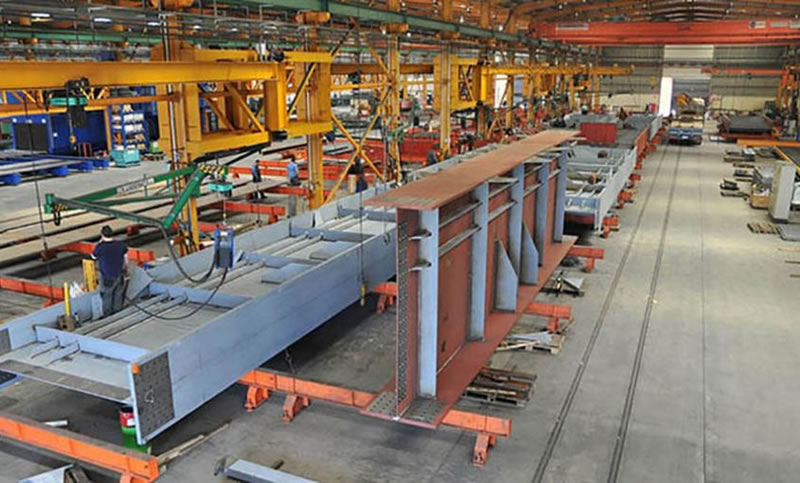

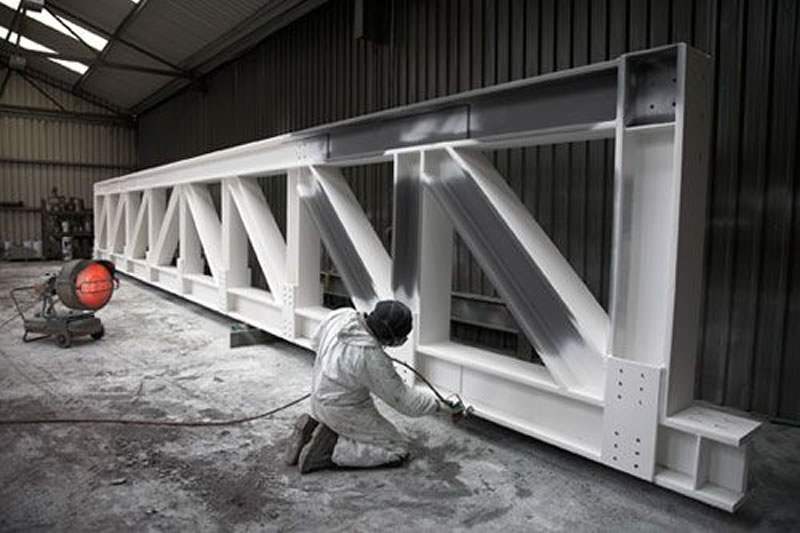

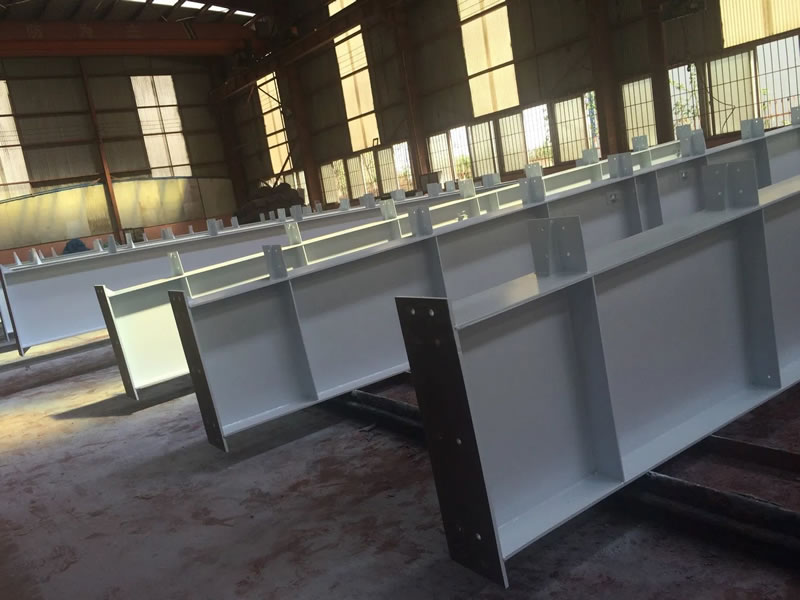

• Requerimientos de Acabado Superficial Especiales: Si la viga tiene requisitos de acabado particulares debido a su exposición, función estética o necesidad de recubrimientos especiales sobre superficies curvas o de difícil acceso, estos deben detallarse explícitamente (grado de preparación de superficie, espesores de película seca en diferentes zonas, etc.).
• Marcas de Referencia y Orientación: Se deben incluir marcas de referencia claras y permanentes en la pieza (a menudo indicadas en los planos) que ayuden a orientar la viga correctamente durante el transporte, el izaje y el montaje final. Marcas como "Norte del Proyecto", "Lado Superior", o puntos de izaje designados son comunes.
• Referencia Cruzada al Modelo 3D: Los planos deben hacer referencia clara al modelo 3D de detalle, indicando que este último puede ser consultado para una comprensión más completa de la geometría tridimensional. En algunos casos, se pueden entregar archivos de solo lectura del modelo junto con los planos.

A continuación, se presenta una tabla informativa con ejemplos de información adicional comúnmente incluida en planos de taller para geometrías complejas:

La inclusión de esta información adicional transforma los planos de taller de simples dibujos a documentos de ingeniería de fabricación altamente informativos, minimizando la necesidad de interpretaciones y consultas durante el proceso productivo.

Cálculo y Especificación Precisa de Tolerancias de Fabricación y Montaje para Formas Orgánicas o Irregulares

Las tolerancias dimensionales y geométricas son fundamentales en la fabricación metálica, pero adquieren una complejidad particular cuando se aplican a formas orgánicas, curvas o irregulares. Definir tolerancias realistas y funcionales es un desafío que requiere un entendimiento profundo tanto de las capacidades de fabricación como de los requerimientos de ajuste y montaje.

• Tolerancias Globales vs. Locales: Para una viga compleja, no basta con especificar tolerancias generales de longitud o rectitud. Es necesario definir tolerancias específicas para diferentes características geométricas: tolerancias en el perfil de la curvatura, tolerancias en el ángulo de torsión, tolerancias en la posición de puntos clave, tolerancias en las dimensiones de la sección transversal en ubicaciones específicas.
• Definición Basada en Zonas o Puntos de Control: En lugar de aplicar una única tolerancia a toda una superficie curva compleja, a menudo es más práctico definir zonas críticas o puntos de control donde la precisión es más importante (por ejemplo, en las zonas de conexión) y permitir tolerancias más amplias en áreas menos críticas.
• Uso de Tolerancias Geométricas (GD&T): Los principios de Dimensionamiento y Tolerancia Geométrica (GD&T) según normas como ASME Y14.5 o ISO 1101 son herramientas poderosas para especificar tolerancias en formas complejas. Símbolos como los de perfil de una superficie, perfil de una línea, posición verdadera, concentricidad, etc., permiten definir requerimientos funcionales de forma precisa y sin ambigüedades, independientemente de las dimensiones básicas. Por ejemplo, se puede controlar la desviación de una superficie curva respecto a su forma teórica ideal.
• Consideración de las Capacidades de Fabricación: Las tolerancias especificadas deben ser alcanzables con los procesos de fabricación disponibles (corte térmico, conformado en frío o caliente, soldadura, mecanizado). Es contraproducente especificar tolerancias excesivamente estrictas si no pueden lograrse de manera consistente o si incrementan desproporcionadamente el costo. Esto requiere una comunicación fluida entre el ingeniero de detalle y el taller de fabricación, a menudo establecido en ciudades con tradición metalmecánica como Bogotá.
• Tolerancias de Ensamble Acumulativas: Se debe analizar cómo las tolerancias individuales de fabricación de los componentes de una viga armada compleja pueden acumularse y afectar las dimensiones finales y el ajuste con otras partes de la estructura. Esto es particularmente importante en interfaces de conexión.
• Métodos de Verificación Dimensional: Los planos o especificaciones deben indicar cómo se verificarán las tolerancias en estas geometrías complejas. Esto puede implicar el uso de plantillas, galgas, equipos de medición tridimensional (como brazos de medición portátiles o escáneres láser) o incluso el montaje de prueba de componentes críticos.
• Tolerancias de Montaje Específicas: Además de las tolerancias de fabricación de la pieza individual, se deben especificar tolerancias para el montaje en obra: tolerancias de nivelación, aplomado, alineación y posición final de la viga instalada, considerando su geometría particular y sus puntos de apoyo.

La correcta definición y especificación de tolerancias es un equilibrio delicado entre los requerimientos funcionales y estéticos del diseño, las capacidades realistas de fabricación y montaje, y el control de costos. Para vigas personalizadas con geometrías complejas, un enfoque detallado y basado en GD&T es a menudo la mejor manera de asegurar la calidad y el ajuste adecuados.

Automatización del Detallamiento mediante Scripts y Programación Paramétrica para Elementos Repetitivos pero Complejos

Aunque las vigas personalizadas a medida son, por definición, únicas, a menudo contienen elementos o características que, si bien son geométricamente complejos, se repiten dentro de la misma viga o en varias vigas similares dentro de un proyecto. Ejemplos incluyen rigidizadores con formas particulares, patrones de perforación complejos, o transiciones geométricas recurrentes. Detallar manualmente cada una de estas instancias puede ser tedioso, propenso a errores y consumir mucho tiempo. Aquí es donde la automatización a través de scripts y programación paramétrica ofrece ventajas significativas.

• Modelado Paramétrico: El software de modelado 3D avanzado (como Tekla Structures, Revit con Dynamo, o plataformas CAD especializadas) permite crear componentes paramétricos. Se definen las relaciones geométricas y las reglas que gobiernan la forma y el tamaño de un elemento complejo (por ejemplo, un rigidizador curvo adaptado a dos superficies). Luego, al cambiar los parámetros de entrada (como radios de curvatura, distancias, ángulos), el software regenera automáticamente la geometría del componente. Esto es extremadamente útil para familias de vigas similares pero con dimensiones variables.
• Scripts de Automatización: Se pueden desarrollar scripts (pequeños programas) utilizando lenguajes de programación integrados en el software de detallamiento (como Python, C# API, Tekla Open API) para automatizar tareas repetitivas. Por ejemplo, un script podría colocar automáticamente un patrón complejo de perforaciones a lo largo de una línea curva definida, o generar una serie de rigidizadores con espaciamiento y orientación variables siguiendo una lógica predefinida.
• Generación de Geometrías Complejas: Para formas muy orgánicas o basadas en algoritmos matemáticos, la programación paramétrica y el diseño generativo (utilizando herramientas como Grasshopper para Rhino, integrado con software de detallamiento) permiten crear geometrías que serían casi imposibles de modelar manualmente. Se definen reglas y objetivos, y el software explora y genera soluciones geométricas.
• Consistencia y Precisión: La automatización asegura que elementos repetitivos se detallen de manera consistente, aplicando las mismas reglas y estándares cada vez. Esto reduce la variabilidad y los errores humanos asociados con la copia manual o la recreación de detalles complejos.
• Eficiencia en Proyectos Grandes: En proyectos con un gran número de vigas complejas pero similares (por ejemplo, en cubiertas de estadios, fachadas arquitectónicas), la inversión inicial en desarrollar los modelos paramétricos o los scripts se amortiza rápidamente por el ahorro de tiempo y la reducción de errores en la fase de detallamiento.
• Adaptabilidad a Cambios de Diseño: Si se produce un cambio en el diseño que afecta a múltiples elementos repetitivos, el modelo paramétrico o el script pueden actualizarse fácilmente, y los cambios se propagan automáticamente a todas las instancias, ahorrando un tiempo considerable de redibujo manual.

El uso inteligente de estas herramientas de automatización no reemplaza la habilidad y el conocimiento del detallista, sino que las potencia, permitiéndole enfocarse en los aspectos más críticos y singulares del diseño, mientras las tareas repetitivas y complejas se manejan de manera más eficiente y confiable. Empresas de ingeniería y fabricación en Colombia están adoptando progresivamente estas tecnologías para mantenerse competitivas en proyectos especiales.

A continuación, una tabla comparativa sobre enfoques de detallamiento manual versus automatizado para características complejas y repetitivas:

Generación Eficaz de Información de Fabricación (Archivos NC, Listas de Corte) para Geometrías No Convencionales

Una vez que la viga compleja está detallada con precisión en el modelo 3D, el siguiente paso crucial es extraer la información necesaria para las máquinas de control numérico (NC) y para la gestión de materiales en el taller. Las geometrías no convencionales presentan desafíos específicos en este proceso.

• Exportación Directa desde el Modelo 3D: El software de detallamiento estructural avanzado permite generar directamente archivos NC (como DSTV, DXF) a partir del modelo 3D. Estos archivos contienen la información geométrica precisa de cada plancha individual (incluyendo contornos curvos, perforaciones, biseles variables) y las marcas necesarias para el ensamblaje. Para geometrías complejas, es vital que el software pueda manejar y exportar correctamente estas características no estándar.
• Desarrollos Planos para Corte: Para las planchas curvas que forman la viga, el software debe ser capaz de generar desarrollos planos precisos (desplegados) que consideren el espesor del material y las propiedades de conformado. Estos desarrollos son los que se envían a las máquinas de corte (plasma, láser, oxicorte). La precisión del algoritmo de desarrollo es crítica para que la pieza conformada tenga la geometría 3D correcta.
• Información para Máquinas de Conformado CNC: Además del corte, algunas vigas requieren conformado CNC (rolado con radios variables, plegado complejo). El modelo de detalle puede proporcionar la información necesaria para programar estas máquinas, como líneas de plegado, radios de curvatura variables, o secuencias de conformado.
• Listas de Materiales (BOM) Detalladas: Se generan listas de materiales precisas que incluyen no solo las dimensiones generales sino también pesos exactos calculados a partir de la geometría 3D compleja, áreas de superficie para cálculo de pintura, y una identificación única para cada componente, facilitando la gestión de inventario y costos.
• Listas de Corte Optimizadas (Nesting): Para minimizar el desperdicio de material, especialmente con planchas de formas irregulares provenientes de desarrollos de superficies curvas, se utilizan algoritmos de anidamiento (nesting). Estos algoritmos optimizan la disposición de las piezas en las planchas de acero estándar antes del corte. El software de detallamiento a menudo se integra con software de nesting.
• Verificación de la Información NC: Antes de enviar los archivos NC a producción, es recomendable realizar una verificación. Algunos softwares permiten simular el proceso de corte o visualizar la pieza generada a partir del archivo NC para confirmar que coincide con el modelo 3D. Esto ayuda a detectar posibles errores en la exportación o interpretación de datos.
• Formatos de Datos Específicos: Dependiendo de las máquinas del taller, pueden requerirse formatos de archivo NC específicos o post-procesadores adaptados. La ingeniería de detalle debe asegurar la compatibilidad entre la salida del software de detallamiento y los requerimientos de las máquinas de fabricación.

La capacidad de generar información de fabricación digital directamente desde el modelo 3D detallado es un pilar de la eficiencia en la producción de vigas metálicas complejas. Elimina la necesidad de reinterpretar planos 2D en el taller, reduce errores de entrada manual de datos y acelera el flujo de trabajo desde el diseño hasta la pieza cortada y conformada.

Revisiones Cruzadas Específicas entre Ingeniería y Fabricación para Validar la Constructibilidad de los Detalles Complejos

Dada la naturaleza única y a menudo desafiante de las vigas personalizadas con geometrías complejas, una colaboración estrecha y revisiones cruzadas formales entre el equipo de ingeniería de detalle y el equipo de fabricación (taller) son indispensables. Estas revisiones van más allá de la simple entrega de planos; buscan validar proactivamente la constructibilidad de los detalles propuestos antes de que comience la producción.

• Reuniones de Revisión de Constructibilidad: Se programan reuniones específicas, idealmente utilizando el modelo 3D como herramienta central de discusión, donde los ingenieros de detalle presentan los diseños de las vigas complejas y sus conexiones al personal clave del taller (jefes de producción, supervisores de soldadura, operadores de máquinas CNC).
• Análisis de Secuencias de Fabricación: El personal del taller aporta su experiencia práctica sobre la secuencia más eficiente y lógica para cortar, conformar, ensamblar y soldar la viga compleja. Pueden identificar posibles dificultades no evidentes en el modelo, como problemas de acceso para soldadura o volteo de piezas pesadas y de formas irregulares.
• Evaluación de Tolerancias Propuestas: Se discute la viabilidad de alcanzar las tolerancias especificadas con el equipo y los procesos disponibles en el taller. El taller puede sugerir ajustes a las tolerancias para optimizar la relación costo-efectividad sin comprometer la funcionalidad.
• Optimización de Detalles para la Fabricación: El taller puede proponer modificaciones menores a los detalles (por ejemplo, cambiar ligeramente la forma de un rigidizador para facilitar el corte, ajustar la preparación de una junta para mejorar el acceso de soldadura) que mantengan la intención estructural pero simplifiquen significativamente la fabricación.
• Validación de la Información de Fabricación (NC): Se puede realizar una revisión conjunta de los archivos NC generados o de las listas de corte y desarrollos planos para asegurar que la información sea clara, completa y compatible con las máquinas del taller.
• Planificación de Controles de Calidad: Se acuerdan los puntos críticos para el control de calidad durante la fabricación, los métodos de inspección a utilizar (visual, dimensional, END) y los criterios de aceptación, especialmente para las características geométricas complejas y las soldaduras críticas.
• Identificación de Necesidad de Elementos Auxiliares: Durante estas revisiones, a menudo se identifica la necesidad de plantillas, dispositivos de sujeción (jigs), soportes temporales o procedimientos especiales para fabricar o manipular las piezas complejas, lo cual se aborda en la siguiente fase del detallamiento.
• Retroalimentación Continua: Esta colaboración no debe ser un evento único, sino un proceso continuo, especialmente si surgen imprevistos durante la fabricación. Mantener canales de comunicación abiertos entre ingeniería y producción es vital.

Estas revisiones cruzadas fomentan un enfoque de "ingeniería concurrente", donde el diseño para la fabricación (Design for Manufacturing - DFM) se aplica activamente. El resultado es una reducción de problemas en el taller, una optimización de los procesos, un mejor control de costos y, en última instancia, una mayor probabilidad de éxito en la ejecución de proyectos con vigas metálicas de alta complejidad geométrica, como los que se acometen en el dinámico sector de la construcción en Colombia.

A continuación, se presenta una tabla informativa sobre los beneficios clave de las revisiones cruzadas ingeniería-fabricación:

Detallamiento Específico de Elementos Auxiliares Necesarios para la Fabricación o Montaje (Plantillas, Soportes Temporales)

La fabricación y el montaje seguros y precisos de vigas con geometrías complejas y no estándar a menudo dependen críticamente del uso de elementos auxiliares diseñados a medida. Estos no forman parte de la estructura final, pero son esenciales durante el proceso constructivo. La ingeniería de detalle debe extenderse para incluir el diseño y la especificación de estos elementos temporales, asegurando que cumplan su función de manera eficaz y segura.

• Plantillas de Trazado y Verificación (Gálibos): Para asegurar la correcta geometría de componentes curvos o con formas irregulares, se diseñan plantillas físicas (gálibos). Estas pueden ser usadas para trazar líneas de corte o plegado sobre las planchas, o para verificar la forma de la pieza después del conformado. Los planos de detalle deben incluir los dibujos de fabricación de estas plantillas, con sus dimensiones y tolerancias.
• Dispositivos de Sujeción y Ensamblaje (Jigs y Fixtures): Para mantener las diferentes planchas y componentes de una viga armada compleja en su posición correcta durante el ensamblaje y la soldadura, se diseñan dispositivos de sujeción a medida (jigs o fixtures). Estos aseguran la alineación precisa, controlan las deformaciones inducidas por la soldadura y mejoran la eficiencia del ensamblaje. El diseño de estos jigs debe considerar la secuencia de montaje, el acceso para soldadura y la facilidad de retirar la pieza terminada. Su detallamiento incluye planos de fabricación y listas de materiales.
• Soportes Temporales de Fabricación: Vigas largas, pesadas o con formas inestables pueden requerir soportes temporales durante diferentes etapas de la fabricación (soldadura, pintura, almacenamiento) para prevenir deformaciones por peso propio o daños. El diseño de estos soportes debe considerar la distribución de cargas y los puntos de apoyo adecuados para no dañar la pieza.
• Estructuras Auxiliares de Montaje: Para el montaje en obra, pueden necesitarse estructuras temporales de soporte, torres de apeo especiales, o marcos de izaje diseñados específicamente para la geometría y peso de la viga compleja. Estos elementos garantizan la estabilidad durante el posicionamiento e instalación y permiten realizar las conexiones finales de forma segura y precisa. Su diseño estructural y detallamiento son responsabilidad de la ingeniería de montaje, pero a menudo se coordinan estrechamente con la ingeniería de detalle de la viga principal.
• Puntos de Izaje y Manipulación: Aunque forman parte de la viga permanente, el diseño y detallamiento de los puntos de izaje (orejetas, cáncamos) son cruciales y se consideran elementos auxiliares para el montaje. Deben estar ubicados estratégicamente para equilibrar la pieza durante la elevación, considerando su centro de gravedad (que puede ser no obvio en formas complejas), y deben ser diseñados para soportar las cargas dinámicas del izaje con un factor de seguridad adecuado. Su detalle incluye especificaciones de soldadura y materiales.
• Marcas para Alineación y Nivelación: Se detallan marcas de referencia precisas en la viga y en los elementos de apoyo (permanentes o temporales) para facilitar la alineación, nivelación y aplomado correctos durante el montaje, utilizando equipos topográficos.

El detallamiento de estos elementos auxiliares no es un aspecto secundario, sino una parte integral del proceso de ingeniería para geometrías complejas. Ignorarlos o subestimar su importancia puede llevar a imprecisiones dimensionales, daños en las piezas, retrasos en el cronograma y, lo más importante, riesgos de seguridad durante la fabricación y el montaje. La experiencia en proyectos singulares, como los que se desarrollan en el contexto colombiano, demuestra la necesidad de prestar atención meticulosa a estos componentes temporales.

A continuación, una tabla informativa que resume tipos comunes de elementos auxiliares y su función:

Nivel de Detalle (LOD) Alcanzado en el Modelo 3D para Representar Fielmente la Geometría Final Fabricada

El Nivel de Desarrollo (LOD, por sus siglas en inglés, aunque aquí usamos el término en español Nivel de Detalle para mantener la coherencia idiomática) del modelo 3D es un concepto fundamental en BIM que define cuánta información geométrica y no geométrica contiene un elemento del modelo en una etapa particular del proyecto. Para la ingeniería de detalle de vigas metálicas con geometrías complejas, alcanzar un LOD adecuado es esencial para asegurar que el modelo sea una representación fiel de lo que se fabricará y montará.

• LOD 300 - Diseño Detallado: En esta etapa, la viga ya tiene definida su geometría general, ubicación, orientación y las dimensiones principales de sus componentes. Sin embargo, los detalles finos de fabricación como soldaduras, biseles exactos, perforaciones con holguras, o radios de plegado precisos pueden no estar completamente modelados. Sirve para coordinación general y análisis estructural.
• LOD 350 - Coordinación y Constructibilidad: Este nivel añade detalles importantes para la coordinación entre disciplinas y la verificación de constructibilidad. Incluye la representación de conexiones con sus componentes principales (planchas de conexión, pernos principales), y la geometría externa de la viga está definida con mayor precisión, permitiendo una detección de colisiones más fiable.
• LOD 400 - Fabricación y Ensamblaje: Este es el nivel típicamente requerido para la ingeniería de detalle de fabricación de elementos complejos. El modelo en LOD 400 representa la viga exactamente como se fabricará. Esto incluye:
  • Modelado preciso de cada componente individual (planchas, rigidizadores, perfiles) con sus dimensiones exactas, incluyendo cortes, biseles para soldadura, y cualquier mecanizado.
  • Modelado de todas las perforaciones (diámetro, ubicación, ángulo si es necesario), pernos, tuercas y arandelas, incluyendo holguras.
  • Modelado o representación simbólica detallada de las soldaduras, especificando tipo, tamaño y longitud.
  • Inclusión de marcas de pieza y conjunto, y cualquier otra marca requerida para la fabricación o montaje.
  • La geometría de elementos curvos o alabados se modela con alta precisión, basada en los parámetros de diseño.
  El modelo LOD 400 es la fuente directa para generar los planos de taller y los archivos NC.
• LOD 500 - Construido (As-Built): Este nivel representa el elemento tal como fue construido e instalado finalmente, reflejando cualquier modificación o desviación que haya ocurrido durante la fabricación o el montaje. Se basa en mediciones y verificaciones en campo y sirve para la gestión de activos y mantenimiento. Aunque importante para el cierre del proyecto, la ingeniería de detalle se enfoca en alcanzar un LOD 400 preciso.

Alcanzar un LOD 400 para vigas con geometrías complejas requiere un esfuerzo de modelado significativo y herramientas de software capaces. Sin embargo, los beneficios son enormes: reduce ambigüedades, permite una extracción de información de fabricación fiable, facilita la detección precisa de colisiones, y sirve como una base sólida para la comunicación entre todos los involucrados. La inversión en un modelo 3D de alto detalle se traduce en eficiencia y calidad en el producto final fabricado y montado, un aspecto valorado en los estándares de construcción de calidad en Colombia.

Consideraciones Avanzadas en la Ingeniería de Detalle para Geometrías Excepcionales

Más allá de los aspectos ya tratados, la ingeniería de detalle para las geometrías más desafiantes en vigas personalizadas requiere abordar consideraciones aún más específicas. Estas situaciones empujan los límites de las prácticas estándar y demandan un nivel superior de análisis y planificación.

Manejo de Superficies de Doble Curvatura y Formas Libres (Freeform):

Cuando las vigas incorporan superficies con doble curvatura (como esferoides, toroides) o formas completamente libres (freeform), el detallamiento se vuelve particularmente exigente. La definición geométrica precisa a menudo requiere el uso de superficies NURBS (Non-Uniform Rational B-Splines) o mallas poligonales de alta densidad en el modelo 3D.

• Generación de Desarrollos Complejos: Desplegar una superficie de doble curvatura en un plano 2D sin distorsiones es matemáticamente imposible. Se utilizan algoritmos de desarrollo aproximados que buscan minimizar las tensiones o distorsiones al conformar la plancha plana a la forma 3D. La ingeniería de detalle debe seleccionar el método de desarrollo más adecuado y, en ocasiones, prever cortes de relajación o conformado incremental.
• Fragmentación Inteligente (Paneling): Las superficies muy complejas a menudo se fabrican fragmentándolas en paneles más pequeños y manejables, cada uno con una curvatura más simple (o incluso plana). La ingeniería de detalle define esta estrategia de panelización, diseñando las juntas entre paneles (soldadas o atornilladas) y asegurando la continuidad geométrica y estructural del conjunto.
• Control Dimensional 3D: La verificación dimensional de estas formas requiere técnicas avanzadas como el escaneo láser 3D o la medición con CMM (Coordinate Measuring Machine) portátiles. Los planos de detalle deben especificar los puntos de control clave y las tolerancias de perfil de superficie para guiar esta verificación.

Integración con Materiales No Metálicos o Sistemas Híbridos:

Algunos proyectos especiales pueden requerir que la viga metálica compleja se integre con otros materiales como vidrio estructural, hormigón de ultra-alto desempeño (UHPC), madera laminada encolada (glulam) con formas curvas, o incluso materiales compuestos. La ingeniería de detalle debe abordar estas interfaces con sumo cuidado.

• Diseño de Conexiones Híbridas: Las conexiones entre acero y otros materiales requieren un diseño específico que considere las diferencias en propiedades mecánicas (módulo de elasticidad, resistencia), coeficientes de expansión térmica, y potenciales problemas de corrosión galvánica.
• Tolerancias de Interfaz: Se deben definir tolerancias muy precisas en las zonas de interfaz para asegurar el ajuste correcto entre la viga metálica y el componente no metálico, especialmente si este último también tiene una geometría compleja.
• Secuencia de Montaje Coordinada: La secuencia de montaje debe planificarse cuidadosamente para permitir la instalación de ambos tipos de materiales, considerando accesos, pesos y métodos de fijación.

Análisis de Efectos de Segundo Orden y Estabilidad en Geometrías Esbeltas y Curvas:

Si bien el análisis estructural principal es responsabilidad del ingeniero diseñador, la ingeniería de detalle debe ser consciente de cómo las imperfecciones geométricas inherentes a la fabricación (dentro de las tolerancias) pueden influir en la estabilidad de vigas esbeltas o con curvaturas pronunciadas. En algunos casos, puede ser necesario incluir en los planos notas sobre requisitos de arriostramiento temporal durante el montaje o limitaciones específicas basadas en análisis de estabilidad más detallados que consideren la geometría fabricada.

Consideraciones de Fatiga en Detalles Complejos:

En estructuras sometidas a cargas cíclicas (puentes, estructuras soporte de maquinaria, elementos expuestos a viento), los detalles geométricos complejos y las soldaduras asociadas pueden convertirse en puntos críticos para la iniciación de fisuras por fatiga. La ingeniería de detalle, siguiendo las directrices del diseño, debe asegurar que:

• Se seleccionen categorías de detalle adecuadas según las normativas (ej. Eurocódigo 3, AASHTO).
• Se eviten concentradores de tensión innecesarios (cambios bruscos de sección, intersecciones agudas).
• La calidad de la soldadura (perfil, acabado, ausencia de defectos) sea la requerida para la vida a fatiga esperada. En ocasiones, se especifican tratamientos de mejora de la vida a fatiga (esmerilado, martilleado, TIG dressing).

La ingeniería de detalle para estas situaciones excepcionales requiere un equipo altamente experimentado, herramientas de software potentes y una colaboración muy estrecha con el diseño estructural, la fabricación y el montaje. La capacidad para abordar estos desafíos es lo que permite materializar las visiones arquitectónicas y de ingeniería más audaces en ciudades como Bogotá y en todo el territorio colombiano.

Finalmente, se incluye una tabla adicional que resume desafíos específicos y enfoques de detallamiento para geometrías particularmente complejas:

La maestría en la ingeniería de detalle para geometrías complejas y no estándar es, en esencia, la capacidad de traducir conceptos estructurales y arquitectónicos avanzados en instrucciones de fabricación y montaje claras, precisas y realizables, superando los desafíos inherentes a la singularidad de cada viga personalizada.

Profundización en la Aplicación de la Ingeniería de Detalle para Contextos Específicos en Colombia

Si bien los principios y técnicas de la ingeniería de detalle para geometrías complejas son universales, su aplicación práctica en el contexto colombiano, y particularmente en una metrópoli como Bogotá, presenta matices y consideraciones adicionales. La combinación de normativas locales, capacidades industriales específicas, condiciones sísmicas y la creciente demanda de arquitectura singular influye en cómo se aborda el detallamiento de vigas personalizadas.

Adaptación a la Normativa Colombiana NSR-10:

El Reglamento Colombiano de Construcción Sismo Resistente (NSR-10), en su Título F sobre estructuras metálicas, establece los requisitos mínimos de diseño, fabricación y montaje. Aunque gran parte del título se centra en estructuras más convencionales, sus principios deben aplicarse y, cuando sea necesario, interpretarse o complementarse para geometrías complejas.

• Requisitos Sísmicos: Para proyectos ubicados en zonas de amenaza sísmica intermedia o alta (como Bogotá), los requisitos de detallamiento para asegurar un comportamiento dúctil son primordiales. Esto incluye especificaciones rigurosas para soldaduras críticas (a menudo requiriendo calificación específica de procedimientos y personal), diseño de conexiones para acomodar derivas importantes, y control de calidad exhaustivo. La ingeniería de detalle debe reflejar fielmente estos requisitos en los planos y especificaciones.
• Materiales y Consumibles: La norma especifica los tipos de acero estructural permitidos y los requisitos para los consumibles de soldadura. El detallamiento debe asegurar que se especifiquen materiales conformes y que cualquier requisito adicional (como pruebas Charpy para tenacidad en ciertos elementos críticos) esté claramente indicado.
• Tolerancias: NSR-10 establece tolerancias de fabricación y montaje. Si bien estas pueden ser la base, para geometrías complejas, como se discutió anteriormente, a menudo es necesario especificar tolerancias más estrictas o tolerancias geométricas (GD&T) que complementen las indicadas en la norma para asegurar el ajuste y la funcionalidad.

El ingeniero de detalle debe ser conocedor de la NSR-10 y asegurar que todos los detalles, incluso los más complejos y no estándar, cumplan o superen los requisitos mínimos de seguridad y desempeño estructural estipulados, especialmente en lo referente a la sismo resistencia.

Consideración de las Capacidades de Fabricación Locales:

La industria metalmecánica en Colombia, con polos importantes en Bogotá, Medellín y Cali, posee capacidades significativas, pero pueden variar entre talleres. La ingeniería de detalle debe ser consciente de las tecnologías y habilidades disponibles localmente al especificar procesos o tolerancias.

• Tecnologías de Corte y Conformado: No todos los talleres pueden disponer de máquinas de corte láser o plasma de 5 ejes, o prensas plegadoras y roladadoras CNC capaces de manejar geometrías muy complejas o espesores grandes. El detallamiento puede necesitar adaptarse, buscando soluciones que, aunque quizás menos optimizadas teóricamente, sean realizables con la tecnología disponible, sin comprometer la integridad estructural. Las revisiones cruzadas con fabricación son aquí doblemente importantes.
• Soldadura Especializada: La soldadura de aceros de alta resistencia, o la ejecución de soldaduras en posiciones complejas o con requerimientos de calidad muy altos (por ejemplo, para fatiga o aplicaciones nucleares, si fuera el caso) puede requerir personal y procedimientos de soldadura calificados que no todos los talleres poseen. La especificación debe ser realista o considerar la necesidad de subcontratación especializada.

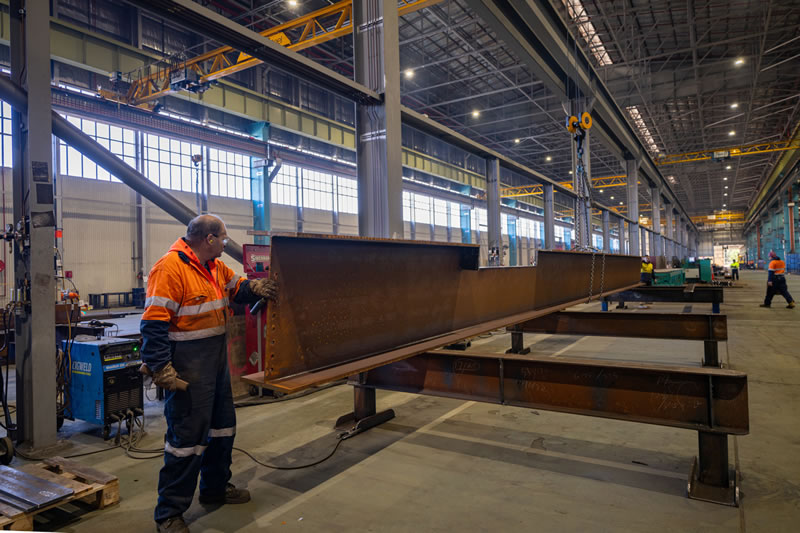

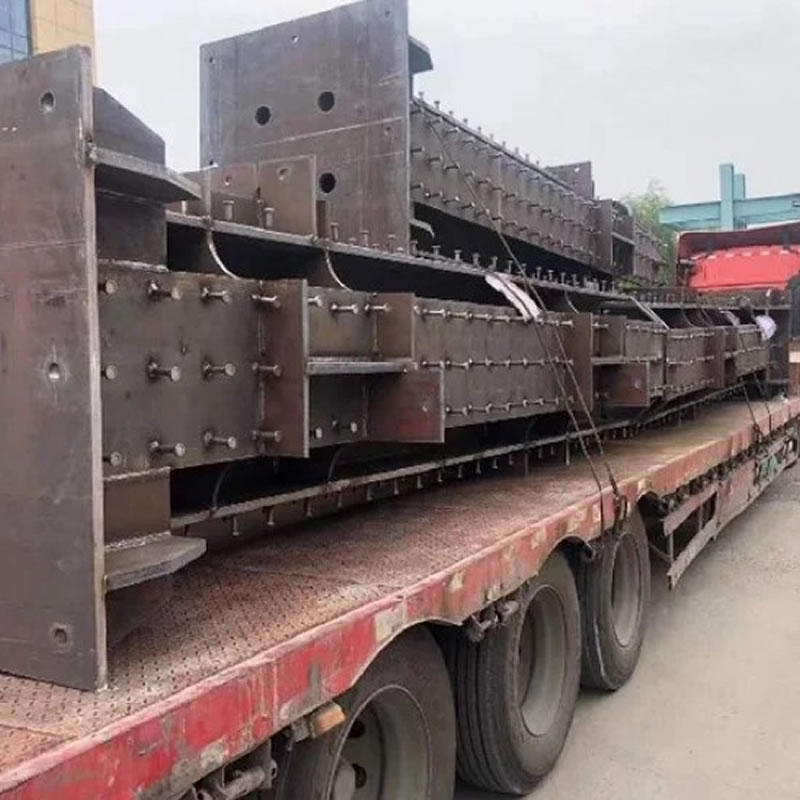

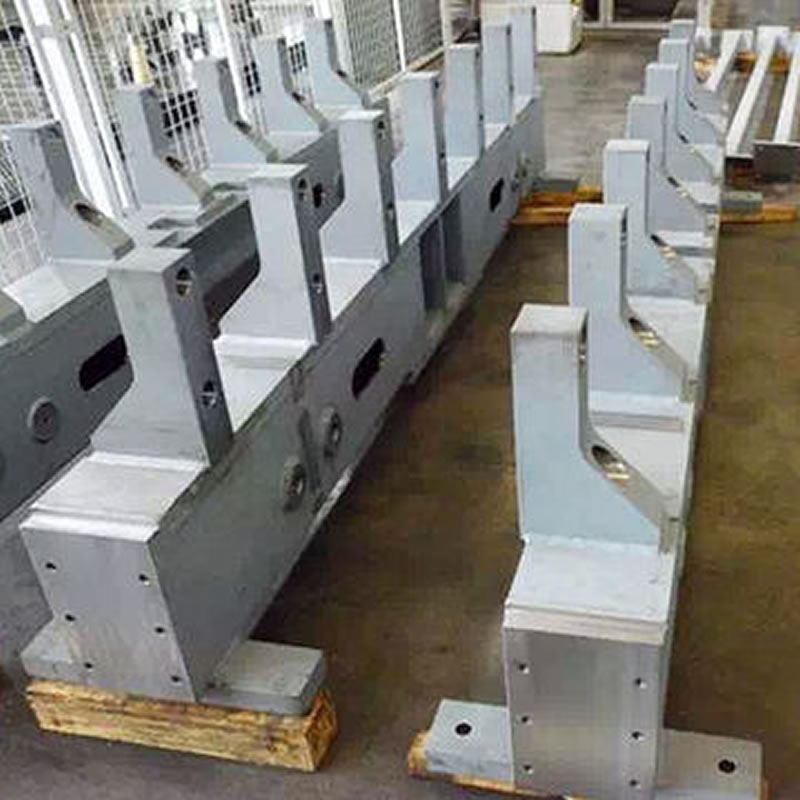

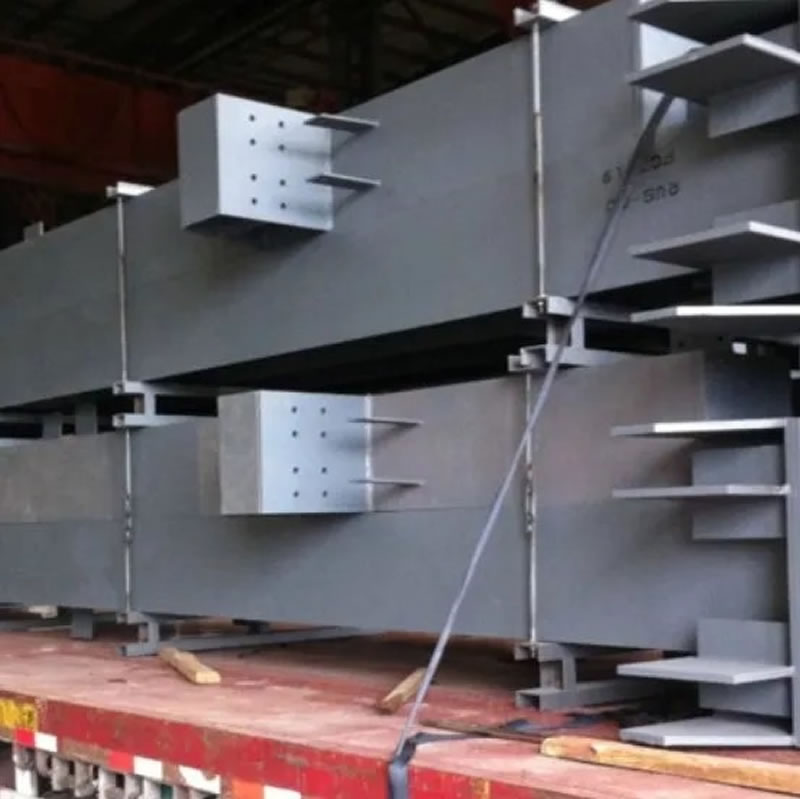

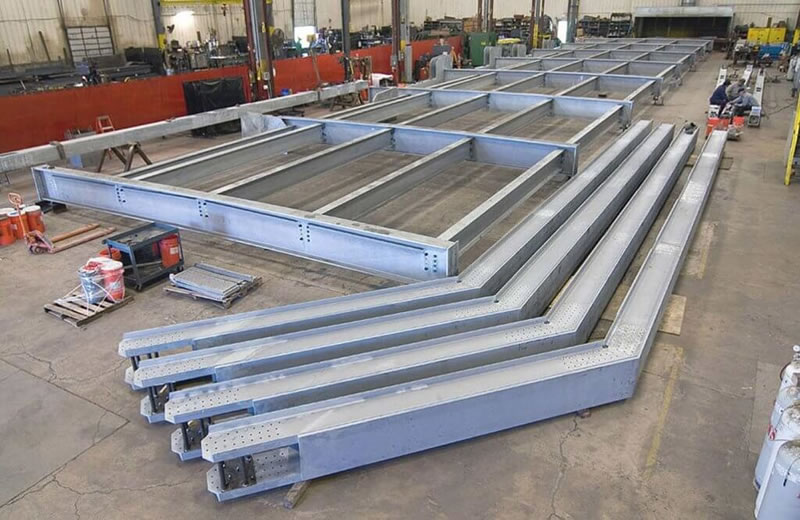

• Logística y Transporte: Las dimensiones y formas de las vigas complejas pueden presentar desafíos logísticos para el transporte desde el taller (ubicado quizás en las afueras de Bogotá o en otra región) hasta el sitio de obra (potencialmente en zonas urbanas congestionadas). El detallamiento debe considerar las limitaciones de tamaño y peso para el transporte por carretera, pudiendo requerir la segmentación de vigas muy grandes en piezas transportables que luego se empalman en obra. El diseño de estos empalmes de campo es una tarea crítica del detallamiento.

Un detallamiento exitoso en el contexto colombiano requiere un equilibrio entre la búsqueda de la solución técnica óptima y la consideración pragmática de las capacidades y limitaciones de la industria local.

Respuesta a la Demanda de Arquitectura Singular y Proyectos Emblemáticos:

Colombia, y Bogotá en particular, ha visto un aumento en proyectos arquitectónicos que buscan diferenciarse a través de formas audaces y estructuras expuestas. Edificios corporativos, centros culturales, puentes peatonales con diseños innovadores, y cubiertas de grandes luces con geometrías no convencionales son ejemplos donde las vigas metálicas personalizadas complejas juegan un papel protagonista.

• Colaboración Temprana con Arquitectos: Para lograr estas visiones, es ideal una colaboración temprana entre arquitectos, ingenieros estructurales y detallistas. Esto permite explorar la viabilidad de las formas propuestas desde las etapas iniciales y asegurar que la intención estética se pueda materializar de manera estructuralmente eficiente y fabricable.
• Detallamiento Estético: Cuando la estructura metálica queda expuesta como parte del lenguaje arquitectónico, el detallamiento debe considerar no solo la funcionalidad sino también la apariencia. Esto puede incluir especificaciones sobre la calidad de las soldaduras visibles, el tratamiento de bordes y superficies, la ocultación de conexiones o el diseño intencionado de las mismas como elementos estéticos.
• Soluciones Innovadoras: La demanda de singularidad impulsa la búsqueda de soluciones de detallamiento innovadoras, como el uso de secciones de acero inoxidable con acabados especiales, la integración de sistemas de iluminación en la estructura, o el diseño de conexiones "limpias" y minimalistas.

La ingeniería de detalle se convierte así en un puente esencial entre la visión arquitectónica y la realidad construida, habilitando la creación de hitos urbanos y estructuras memorables en el paisaje colombiano.

Integración del Detallamiento con la Gestión del Ciclo de Vida del Proyecto

La información generada durante la ingeniería de detalle para vigas complejas tiene valor más allá de la fabricación y el montaje. Integrar esta información en una perspectiva de gestión del ciclo de vida completo de la estructura aporta beneficios adicionales.

• Base para el Modelo As-Built (LOD 500): El modelo de detallamiento (LOD 400) sirve como una excelente base para crear el modelo As-Built. Al actualizar el modelo LOD 400 con las mediciones y verificaciones realizadas durante y después del montaje, se obtiene un registro digital preciso de la estructura tal como fue construida, incluyendo la geometría exacta de las vigas complejas.
• Información para Operación y Mantenimiento (O&M): El modelo As-Built, enriquecido con información no geométrica (como especificaciones de materiales, detalles de recubrimientos protectores, registros de inspección de soldaduras, manuales de componentes si aplica), se convierte en una herramienta valiosa para la gestión de activos. Permite planificar inspecciones futuras de manera más eficiente, especialmente en zonas críticas o de difícil acceso de las vigas complejas, y facilita la planificación de eventuales reparaciones o modificaciones.
• Análisis Futuros y Adaptaciones: Si en el futuro se requiere analizar la estructura para un cambio de uso, una ampliación, o una evaluación de daños después de un evento extremo (como un sismo), disponer de un modelo As-Built detallado y preciso de las vigas complejas es fundamental para realizar análisis estructurales fiables y diseñar intervenciones adecuadas.
• Sostenibilidad y Desmontaje: Un modelo detallado facilita la cuantificación precisa de los materiales utilizados, contribuyendo a análisis de sostenibilidad y huella de carbono. Además, si en un futuro lejano la estructura debe ser desmontada, el modelo proporciona información clave para planificar un desmontaje seguro y eficiente, y potencialmente para la reutilización o reciclaje de los componentes de acero.

La visión de la ingeniería de detalle no debe limitarse a la entrega de planos de taller, sino extenderse a la creación de un activo digital (el modelo 3D detallado y la información asociada) que aporte valor a lo largo de toda la vida útil de la estructura. Esta perspectiva es cada vez más relevante en proyectos de infraestructura y edificación importantes en Colombia.

Desafíos Emergentes y Futuro de la Ingeniería de Detalle para Geometrías Complejas

El campo de la ingeniería de detalle para vigas metálicas personalizadas con geometrías complejas no es estático. Nuevos desafíos y tecnologías emergentes están configurando el futuro de esta disciplina especializada, también en el contexto colombiano.

Integración con Fabricación Aditiva (Impresión 3D de Metales):

Aunque todavía en etapas iniciales para componentes estructurales de gran tamaño, la fabricación aditiva (impresión 3D) de metales ofrece el potencial de crear geometrías extremadamente complejas, optimizadas topológicamente, que serían imposibles o prohibitivamente costosas de fabricar con métodos sustractivos o formativos tradicionales. La ingeniería de detalle para fabricación aditiva requiere un enfoque diferente:

• Diseño Orientado a la Aditiva (DfAM): Se diseñan las piezas teniendo en cuenta las capacidades y limitaciones del proceso de impresión 3D (orientación de la pieza, necesidad de soportes, gestión térmica, acabado superficial).
• Modelado para Aditiva: Los modelos 3D deben ser "estancos" (water-tight) y a menudo se trabajan con formatos de malla (como STL o 3MF) además de los modelos sólidos tradicionales.
• Detallamiento de Post-Procesamiento: Las piezas impresas en 3D a menudo requieren post-procesamiento (retirada de soportes, tratamiento térmico, mecanizado de superficies críticas, inspección). Estos pasos deben ser detallados.

Si bien hoy se aplica principalmente a nodos complejos o componentes especializados, la evolución de la tecnología podría hacerla viable para segmentos de vigas o incluso vigas completas en el futuro, demandando nuevas habilidades de detallamiento.

Inteligencia Artificial (IA) y Aprendizaje Automático (Machine Learning) en el Detallamiento:

La IA y el ML tienen el potencial de impactar varias áreas del detallamiento complejo:

• Optimización del Diseño Paramétrico: Algoritmos de IA podrían ayudar a explorar vastos espacios de diseño paramétrico para encontrar soluciones óptimas que equilibren rendimiento estructural, costo de fabricación y estética, basándose en datos de proyectos anteriores.
• Automatización Inteligente de Tareas: Sistemas de IA podrían aprender a realizar tareas de detallamiento repetitivas pero que requieren cierto "juicio", como la colocación óptima de rigidizadores en una viga curva o la selección del tipo de conexión más adecuado basándose en el contexto geométrico y de carga.
• Predicción de Problemas de Fabricación: Analizando datos históricos de fabricación, modelos de ML podrían predecir la probabilidad de ciertos problemas (deformaciones excesivas, dificultades de soldadura) basándose en las características geométricas del detalle, permitiendo tomar acciones preventivas.
• Control de Calidad Asistido por IA: Sistemas de visión por computador basados en IA podrían automatizar parte de la inspección visual de soldaduras complejas o la verificación dimensional comparando escaneos 3D de la pieza fabricada con el modelo de detalle.

La integración efectiva de estas tecnologías requerirá nuevas habilidades en los detallistas, combinando el conocimiento de estructuras y fabricación con competencias en ciencia de datos y manejo de software especializado.

Realidad Aumentada (RA) y Realidad Virtual (RV) en el Taller y Montaje:

La RA y la RV ofrecen nuevas formas de visualizar e interactuar con los modelos de detalle complejos:

• Visualización Inmersiva para Revisiones: La RV permite a ingenieros, fabricantes y montadores "sumergirse" en el modelo 3D a escala real, facilitando la comprensión de geometrías espaciales complejas, la identificación de colisiones o problemas de acceso de una manera más intuitiva que en una pantalla 2D.
• Instrucciones de Montaje con RA: En el taller o en obra, la RA puede superponer instrucciones visuales (como secuencias de soldadura, ubicación de componentes, pares de apriete) directamente sobre la pieza física vista a través de gafas o una tablet. Esto puede reducir errores y acelerar el aprendizaje para tareas complejas.
• Control de Calidad con RA: Superponiendo el modelo de detalle sobre la pieza real, la RA puede ayudar a identificar rápidamente desviaciones geométricas o componentes faltantes.

La ingeniería de detalle deberá prepararse para generar modelos y datos compatibles con estas plataformas de visualización inmersiva e interactiva.

Sostenibilidad y Economía Circular en el Detallamiento:

La creciente importancia de la sostenibilidad impacta también el detallamiento:

• Diseño para el Desmontaje (DfD): Detallar conexiones de manera que faciliten el desmontaje futuro de la estructura para reutilización o reciclaje de componentes. Preferencia por conexiones atornilladas reversibles sobre soldadas donde sea factible.
• Optimización del Uso de Material: Utilizar herramientas de optimización topológica y nesting avanzado para minimizar el consumo de acero y la generación de residuos de corte.
• Especificación de Materiales Sostenibles: Considerar y especificar aceros con alto contenido reciclado o producidos mediante procesos de baja emisión de carbono, cuando estén disponibles y cumplan los requisitos técnicos.
• Documentación para la Circularidad: Incluir en la documentación de detalle información sobre la composición de los materiales y las instrucciones de desmontaje para facilitar la futura circularidad.

El detallista se convierte también en un agente activo en la búsqueda de soluciones estructurales más sostenibles.

Estos desarrollos indican que la ingeniería de detalle para geometrías complejas seguirá evolucionando, demandando una continua actualización de conocimientos, la adopción de nuevas herramientas tecnológicas y una visión cada vez más integrada del proceso constructivo y del ciclo de vida de las estructuras. Las empresas y profesionales en Colombia que abracen esta evolución estarán mejor posicionados para liderar en el campo de las estructuras metálicas especiales.

La Sinergia entre el Detallista Experto y la Tecnología Avanzada: Clave del Éxito

A lo largo de esta exposición sobre la ingeniería de detalle para vigas metálicas personalizadas con geometrías complejas y no estándar, ha quedado patente la intrincada naturaleza de esta disciplina. No se trata simplemente de dibujar planos, sino de un proceso intelectual y técnico que requiere una combinación única de conocimientos, habilidades y herramientas. El éxito en la materialización de estas estructuras singulares, como las que enriquecen el panorama arquitectónico y de infraestructura en Colombia, reside fundamentalmente en la sinergia efectiva entre la pericia del detallista humano y el poder de la tecnología avanzada.

El Rol Irremplazable del Detallista Experto:

A pesar de los avances en automatización y software, el juicio, la experiencia y la capacidad de resolución de problemas del detallista siguen siendo insustituibles, especialmente ante la complejidad.

• Interpretación del Diseño: El detallista debe comprender profundamente la intención del diseño estructural y arquitectónico, no solo la geometría, sino también el flujo de cargas, los requisitos de comportamiento y las consideraciones estéticas.
• Conocimiento de Fabricación y Montaje: Un buen detallista posee un conocimiento práctico de los procesos de taller (corte, conformado, soldadura, ensamblaje) y de las operaciones en obra (izaje, conexiones de campo, tolerancias de montaje). Este conocimiento informa cada decisión de detallamiento, asegurando la constructibilidad.
• Anticipación de Problemas: La experiencia permite al detallista anticipar posibles dificultades o conflictos que podrían no ser evidentes para un software o para un profesional menos experimentado. Puede identificar zonas críticas que requieren atención especial o detalles que podrían generar problemas de fabricación o montaje.
• Toma de Decisiones Complejas: Ante situaciones ambiguas o conflictivas (por ejemplo, una colisión detectada en BIM que requiere una solución no trivial), el detallista debe evaluar diferentes opciones, considerar sus implicaciones estructurales, de fabricación y de costo, y tomar una decisión informada, a menudo en consulta con el ingeniero diseñador.
• Comunicación Efectiva: El detallista actúa como un nexo clave de comunicación, traduciendo el diseño a instrucciones claras para el taller y coordinando con otras disciplinas a través del modelo BIM y los planos. La habilidad para comunicar información técnica compleja de forma efectiva es vital.

La formación continua, la curiosidad por aprender nuevas técnicas y la acumulación de experiencia en proyectos diversos son fundamentales para desarrollar esta pericia.

Potenciando la Pericia con Herramientas Tecnológicas:

La tecnología no reemplaza al experto, sino que amplifica sus capacidades, permitiéndole abordar niveles de complejidad y alcanzar grados de precisión y eficiencia antes impensables.

• Modelado 3D de Alta Fidelidad: El software BIM/CAD permite crear representaciones digitales precisas de las geometrías más intrincadas, sirviendo como la única fuente de verdad (Single Source of Truth) para toda la información del detallamiento.
• Parametrización y Automatización: Como se mencionó, las herramientas paramétricas y de scripting liberan al detallista de tareas tediosas y repetitivas, permitiéndole concentrarse en los aspectos más desafiantes y creativos del trabajo.
• Análisis y Simulación Integrados: Algunas plataformas permiten realizar análisis básicos (como detección de colisiones, verificación de holguras, chequeos de constructibilidad) directamente en el entorno de detallamiento, proporcionando retroalimentación rápida.
• Extracción Automatizada de Entregables: La generación automática de planos de taller, listas de materiales y archivos NC a partir del modelo 3D reduce drásticamente el tiempo y los errores asociados a la creación manual de estos documentos.
• Colaboración Basada en la Nube: Plataformas colaborativas en la nube facilitan el intercambio de modelos, la revisión conjunta y la gestión de incidencias entre todos los participantes del proyecto (diseñadores, detallistas, fabricantes, montadores), independientemente de su ubicación geográfica.

El detallista moderno debe ser competente en el manejo de estas herramientas, entendiendo no solo cómo usarlas, sino también sus principios subyacentes y sus limitaciones.

Hacia un Detallamiento Integrado y Colaborativo en Proyectos Colombianos:

El futuro del detallamiento de estructuras metálicas complejas en Colombia pasa por fortalecer esta sinergia. Esto implica:

• Inversión en Formación y Tecnología: Tanto las empresas de ingeniería y fabricación como los profesionales individuales deben invertir en formación continua y en la adopción de las últimas herramientas de software y hardware.
• Fomento de la Colaboración Interdisciplinaria: Promover una cultura de trabajo colaborativo desde las etapas tempranas del proyecto, utilizando plataformas BIM y metodologías como la Ingeniería Concurrente y el Integrated Project Delivery (IPD).
• Desarrollo de Estándares y Buenas Prácticas Locales: Adaptar y complementar los estándares internacionales (como los niveles de detalle LOD/LOIN) y las normativas (NSR-10) con guías y buenas prácticas específicas para el detallamiento de geometrías complejas en el contexto colombiano.
• Intercambio de Conocimiento: Facilitar foros, seminarios y publicaciones donde se compartan experiencias, lecciones aprendidas y casos de éxito en el detallamiento, fabricación y montaje de estructuras metálicas singulares en el país.

Al cultivar tanto la pericia humana como la capacidad tecnológica, la ingeniería de detalle en Colombia estará preparada para afrontar los retos de los proyectos más ambiciosos, contribuyendo al desarrollo de infraestructuras y edificaciones innovadoras, seguras y eficientes. La habilidad para detallar con precisión y creatividad las vigas personalizadas con geometrías complejas y no estándar es una capacidad estratégica para el sector de la construcción metálica nacional.

La ingeniería de detalle, en su máxima expresión aplicada a estas vigas singulares, es un arte técnico que combina la rigorosidad matemática, el conocimiento físico de los materiales y procesos, la visualización espacial tridimensional y una comunicación impecable. Es el puente indispensable que permite que las ideas más audaces tomen forma tangible en acero, desafiando la gravedad y enriqueciendo nuestro entorno construido.

Refinamiento y Optimización Continua en el Proceso de Detallamiento

El proceso de ingeniería de detalle para geometrías complejas no debe considerarse como una secuencia lineal y rígida, sino como un ciclo iterativo de refinamiento y optimización. A medida que se avanza en el detallamiento, surgen nuevos conocimientos, se identifican desafíos imprevistos y se descubren oportunidades de mejora. Fomentar una cultura de revisión continua y adaptación es clave para lograr los mejores resultados.

• Iteración Diseño-Detalle: Aunque el diseño conceptual y básico precede al detalle, a menudo durante el detallamiento fino se descubren aspectos que pueden requerir ajustes menores en el diseño para mejorar la constructibilidad o la eficiencia sin comprometer la intención original. Una comunicación fluida y respetuosa entre el diseñador y el detallista permite estas iteraciones beneficiosas.
• Retroalimentación del Taller Incorporada: Las lecciones aprendidas durante la fabricación de piezas complejas anteriores o los comentarios recibidos durante las revisiones de constructibilidad deben incorporarse activamente para refinar los detalles de proyectos futuros o incluso de etapas posteriores del mismo proyecto.
• Optimización Basada en Simulación: Más allá de la detección de colisiones, se pueden emplear simulaciones más avanzadas en etapas tempranas del detallamiento. Por ejemplo, simular secuencias de soldadura para predecir deformaciones y optimizar el plan de soldadura, o simular el proceso de conformado para asegurar la viabilidad de geometrías curvas complejas.
• Benchmarking y Mejores Prácticas: Estar al tanto de cómo se abordan desafíos similares en otros proyectos a nivel nacional (en Colombia) e internacional permite identificar y adoptar mejores prácticas o soluciones innovadoras que puedan aplicarse al proyecto actual.
• Gestión del Conocimiento: Documentar no solo los detalles finales, sino también las decisiones clave tomadas durante el proceso, los desafíos encontrados y las soluciones adoptadas, crea una base de conocimiento valiosa para la organización. Esto facilita la formación de nuevos detallistas y evita repetir errores en el futuro.

Este enfoque de mejora continua asegura que la ingeniería de detalle no solo resuelva los problemas inmediatos de representación y fabricación, sino que también contribuya a la eficiencia general del proyecto y al avance de las capacidades técnicas de la empresa y del sector.

La Importancia de la Visualización Avanzada en la Comprensión Geométrica

La capacidad humana para comprender relaciones espaciales complejas a partir de representaciones bidimensionales es limitada. Por ello, las herramientas de visualización avanzada juegan un papel crucial en todo el proceso de detallamiento de vigas con geometrías no estándar.

• Manipulación Interactiva del Modelo 3D: La habilidad de rotar, hacer zoom, seccionar y "pasear" por el modelo 3D detallado en tiempo real es fundamental para que todos los involucrados (detallistas, ingenieros, fabricantes, montadores, arquitectos) puedan comprender plenamente la geometría, las conexiones y las posibles interferencias.
• Vistas Explosionadas y Secuencias Animadas: Para entender cómo se ensamblan los componentes de una viga armada compleja o cómo se realiza una secuencia de montaje en obra, las vistas explosionadas o las animaciones cortas generadas a partir del modelo 3D son herramientas de comunicación muy poderosas.
• Integración con Realidad Mixta (RM): Combinando elementos de RV y RA, la Realidad Mixta permite interactuar con modelos virtuales superpuestos en el entorno físico real, lo que puede ser útil para verificaciones de ajuste en taller o para guiar el posicionamiento en obra con alta precisión.
• Renderizados Fotorrealistas: Para la comunicación con clientes o para la evaluación estética de estructuras expuestas, generar renderizados fotorrealistas a partir del modelo de detalle puede ser muy valioso, mostrando cómo se verá la viga compleja una vez fabricada e instalada, con sus materiales y acabados.

Invertir en hardware adecuado (tarjetas gráficas potentes, monitores de alta resolución) y software que facilite estas capacidades de visualización mejora significativamente la calidad del detallamiento, reduce errores de interpretación y facilita la toma de decisiones colaborativa.

En definitiva, la ingeniería de detalle para geometrías complejas y no estándar en vigas metálicas personalizadas es una disciplina que exige un alto grado de especialización técnica, una meticulosa atención al detalle, una colaboración interdisciplinaria efectiva y el uso inteligente de la tecnología más avanzada. Es el eslabón crítico que asegura que las estructuras metálicas más innovadoras y desafiantes puedan ser diseñadas, fabricadas y construidas con éxito, seguridad y eficiencia, contribuyendo al desarrollo de un entorno construido de alta calidad en Bogotá y en toda Colombia.
