Diseño Conceptual Avanzado y Desarrollo de Soluciones Innovadoras para Vigas Metálicas Personalizadas a Medida: Un Enfoque Detallado para Proyectos Especiales en Acero Armado o Fabricado en Bogotá y Colombia.

El corazón de cualquier proyecto estructural que desafía las convenciones reside en su fase conceptual. Para las vigas metálicas personalizadas a medida, diseñadas específicamente para proyectos especiales dentro de la categoría de acero armado o fabricado, esta etapa inicial no es simplemente un punto de partida, sino el crisol donde la ingeniería, la creatividad y la viabilidad convergen. El diseño conceptual y el desarrollo de soluciones innovadoras representan un proceso iterativo y multifacético, orientado a transformar requisitos complejos y visiones arquitectónicas audaces en soluciones estructurales eficientes, seguras y construibles. Este proceso va más allá de la simple selección de perfiles estándar; implica una inmersión profunda en las particularidades de cada proyecto, explorando geometrías no convencionales, condiciones de carga únicas, restricciones de espacio, requerimientos estéticos y objetivos de sostenibilidad para concebir vigas que son, en esencia, piezas únicas de ingeniería.

La necesidad de vigas personalizadas surge cuando las soluciones predefinidas o los perfiles comerciales no pueden satisfacer las demandas específicas de un proyecto. Esto puede deberse a luces muy grandes, cargas excepcionalmente altas, formas curvas o alabeadas, requisitos de integración con otros sistemas constructivos, o la búsqueda de una expresión arquitectónica particular. En estos escenarios, el diseño conceptual se convierte en un ejercicio de resolución de problemas de alto nivel, donde la innovación no es un lujo, sino una necesidad. Nos enfocamos en ir más allá de lo evidente, cuestionando supuestos y aplicando principios de ingeniería de manera creativa para desarrollar conceptos de vigas que optimicen el uso del material, faciliten el montaje y cumplan rigurosamente con los códigos y normativas aplicables en Colombia, como la NSR-10 (Norma Sismo Resistente Colombiana).

Fomentando la Creatividad: Técnicas de Ideación para Conceptos No Convencionales

La generación de ideas conceptuales verdaderamente innovadoras requiere un ambiente que fomente el pensamiento divergente y la suspensión temporal del juicio. No basta con la experiencia técnica; es preciso aplicar metodologías estructuradas y a la vez flexibles para romper moldes mentales y descubrir nuevas posibilidades. Algunas de las técnicas que aplicamos incluyen:

• Lluvia de Ideas Estructurada (Brainstorming): Sesiones colaborativas donde ingenieros, diseñadores y, a veces, el propio cliente o arquitecto, aportan ideas libremente sobre posibles configuraciones de vigas, materiales alternativos (dentro del acero), métodos de conexión y geometrías. Se busca cantidad sobre calidad inicial, posponiendo la crítica para etapas posteriores.
• Método SCAMPER: Una técnica basada en verbos de acción para modificar ideas existentes o generar nuevas: Sustituir (¿qué componentes podemos cambiar?), Combinar (¿podemos fusionar funciones o partes?), Adaptar (¿qué ideas de otros campos podemos aplicar?), Modificar/Magnificar/Minimizar (¿cambiar forma, tamaño, frecuencia?), Proponer otros usos (¿puede la viga tener funciones adicionales?), Eliminar (¿qué podemos simplificar o quitar?), Reordenar/Reinvertir (¿cambiar el orden, la orientación?). Aplicado a vigas, puede sugerir formas híbridas, secciones variables o sistemas integrados.
• Pensamiento Lateral: Popularizado por Edward de Bono, busca resolver problemas mediante enfoques indirectos y creativos. Implica desafiar supuestos, usar analogías (¿cómo resuelve la naturaleza problemas similares de soporte y luz?), y buscar perspectivas radicalmente diferentes. Para vigas, podría llevar a pensar en sistemas tensados integrados, geometrías inspiradas en estructuras orgánicas o el uso de perforaciones estratégicas no solo para aligerar peso sino para propósitos estéticos o funcionales.
• Mapas Mentales: Herramienta visual para organizar ideas de forma no lineal. Partiendo del problema central (e.g., "Viga para gran luz con restricción de altura"), se ramifican conceptos relacionados (tipos de sección, materiales, métodos de fabricación, conexiones, rigidez, etc.), permitiendo visualizar relaciones y generar nuevas asociaciones.
• Análisis Morfológico: Descomponer el problema (la viga) en sus atributos o parámetros clave (tipo de sección, material del alma, material de las alas, tipo de rigidizadores, método de unión, etc.). Luego, se listan posibles 'valores' o 'estados' para cada parámetro y se combinan sistemáticamente para generar un gran número de posibles soluciones conceptuales, algunas de las cuales pueden ser inesperadas e innovadoras.
• TRIZ (Teoría para Resolver Problemas de Inventiva): Una metodología más sistemática basada en patrones de invención y principios extraídos del análisis de patentes. Identifica contradicciones técnicas (e.g., "la viga debe ser más resistente pero también más ligera") y sugiere principios inventivos estandarizados para resolverlas. Podría sugerir el uso de materiales compuestos localmente, estructuras pretensadas o geometrías que trabajen más eficientemente a tensión/compresión.

La selección de la técnica o combinación de técnicas depende de la naturaleza del desafío, el tiempo disponible y la cultura del equipo de diseño. El objetivo común es ampliar el espectro de posibilidades antes de converger hacia las soluciones más prometedoras.

Comparativa de Técnicas de Ideación Aplicadas al Diseño Conceptual de Vigas

La siguiente presentación ilustra algunas características distintivas de las técnicas de ideación frecuentemente utilizadas en nuestro proceso de diseño conceptual para vigas personalizadas.

Evaluación Rigurosa: Estudios Comparativos (Trade-off Studies)

Una vez generado un conjunto de conceptos de diseño prometedores, es imperativo realizar una evaluación sistemática para compararlos objetivamente. Los estudios comparativos, también conocidos como "trade-off studies", son herramientas esenciales en esta fase. Permiten ponderar las ventajas y desventajas de cada alternativa frente a un conjunto de criterios predefinidos, facilitando una toma de decisiones informada y alineada con las prioridades del proyecto. Este análisis va más allá de la simple intuición o preferencia estética; se basa en datos, proyecciones y análisis preliminares.

El proceso de un estudio comparativo típicamente incluye los siguientes pasos:

1. Definición de Criterios de Evaluación: Se establecen los factores clave que determinarán el éxito del diseño de la viga. Estos criterios deben ser relevantes para el proyecto específico y, en la medida de lo posible, cuantificables o al menos evaluables objetivamente. Ejemplos comunes incluyen:
   • Rendimiento estructural (capacidad, rigidez, comportamiento sísmico).
   • Peso propio de la viga (impacto en cimentaciones y montaje).
   • Costo estimado de fabricación.
   • Facilidad y costo de montaje.
   • Complejidad de fabricación (disponibilidad de equipos, tolerancias).
   • Durabilidad y requisitos de mantenimiento.
   • Impacto arquitectónico y estético.
   • Tiempo estimado de diseño y fabricación.
   • Sostenibilidad (materiales, energía incorporada).
   • Integración con otros sistemas (instalaciones, cerramientos).
   • Riesgos asociados (fabricación, montaje, desempeño).
2. Ponderación de Criterios: No todos los criterios tienen la misma importancia. En colaboración con el cliente y el equipo de diseño del proyecto (arquitectos, otros ingenieros), se asigna un peso relativo a cada criterio, reflejando las prioridades específicas del proyecto en Bogotá o cualquier lugar de Colombia. Por ejemplo, en un edificio icónico, la estética podría tener un peso mayor, mientras que en un puente industrial, la durabilidad y el costo podrían ser primordiales.
3. Evaluación de cada Concepto: Cada concepto de diseño se evalúa frente a cada criterio. Esta evaluación puede ser cuantitativa (e.g., cálculo preliminar de peso, estimación de costo) o cualitativa (e.g., evaluación de complejidad de fabricación en una escala de 1 a 5). Es importante mantener la consistencia en la metodología de evaluación para todas las alternativas.
4. Cálculo de Puntuación Ponderada: Se multiplica la puntuación de cada concepto en cada criterio por el peso del criterio correspondiente. La suma de estas puntuaciones ponderadas da una calificación global para cada concepto.
5. Análisis de Sensibilidad: Se puede variar la ponderación de los criterios clave para observar cómo afecta la clasificación de los conceptos. Esto ayuda a entender la robustez de la decisión y a identificar qué factores son los más determinantes.
6. Documentación y Presentación: Los resultados del estudio comparativo se documentan claramente, mostrando las puntuaciones, las justificaciones y las conclusiones. Esto proporciona una base sólida para la selección del concepto final.

Estos estudios son fundamentales para navegar la complejidad inherente al diseño de vigas personalizadas, donde a menudo se deben equilibrar objetivos contrapuestos. Permiten identificar el concepto que ofrece el mejor balance general de acuerdo con las necesidades particulares del proyecto.

Parámetros Clave en Estudios Comparativos de Conceptos de Vigas

La siguiente enumeración detalla parámetros frecuentemente considerados al comparar diferentes conceptos de diseño para vigas metálicas a medida.

Visualización Clara: Presentación de Conceptos al Cliente

La comunicación efectiva de los conceptos de diseño es vital para asegurar que el cliente y otros interesados comprendan las propuestas y puedan tomar decisiones fundamentadas. Dado que las vigas personalizadas a menudo involucran geometrías complejas o soluciones no estándar, las representaciones visuales juegan un papel protagónico. Dependiendo de la complejidad del concepto y la fase del proyecto, utilizamos diversas herramientas de visualización:

• Bocetos y Esquemas Conceptuales: En las etapas más tempranas, los bocetos a mano alzada o esquemas digitales rápidos son útiles para comunicar la idea general, la forma básica y los principios de funcionamiento de la viga propuesta. Permiten una discusión ágil y modificaciones rápidas.
• Planos 2D Detallados Conceptuales: A medida que un concepto madura, se generan planos en 2D (plantas, alzados, secciones) que muestran dimensiones clave, tipos de perfiles considerados, y detalles conceptuales de conexiones importantes. Estos son esenciales para la coordinación con otras disciplinas.
• Modelos 3D Paramétricos: El modelado tridimensional es una herramienta poderosa. Utilizamos software CAD avanzado (como Tekla Structures, Revit, Inventor, SolidWorks) para crear modelos 3D detallados de los conceptos de vigas. Estos modelos permiten:
  • Visualizar la viga desde cualquier ángulo.
  • Detectar posibles interferencias con otros elementos estructurales o arquitectónicos.
  • Comprender mejor las geometrías complejas (curvas, dobleces, secciones variables).
  • Extraer vistas 2D y secciones de forma automática y consistente.
  • Servir como base para análisis estructurales preliminares.
• Renders Fotorrealistas: A partir de los modelos 3D, se pueden generar imágenes renderizadas que simulan la apariencia final de la viga, incluyendo texturas de materiales, colores y condiciones de iluminación. Estos renders son particularmente útiles para evaluar el impacto estético y presentar la propuesta al cliente y arquitectos de una manera muy intuitiva y atractiva. Facilitan la comprensión de cómo la viga se integrará visualmente en el proyecto global.
• Maquetas Virtuales y Realidad Aumentada (RA): Para proyectos de alta complejidad o singularidad, podemos desarrollar maquetas virtuales interactivas que permiten al cliente "navegar" alrededor o incluso dentro de la estructura propuesta. La Realidad Aumentada puede superponer el modelo 3D de la viga en el entorno real (usando una tablet o gafas especiales), lo que ayuda a visualizar su escala y ubicación en el sitio del proyecto, especialmente relevante en intervenciones en estructuras existentes en ciudades como Bogotá.
• Animaciones: En casos donde el comportamiento dinámico o el proceso de montaje son críticos o innovadores, se pueden crear animaciones cortas para ilustrar cómo funcionará la viga bajo carga o cómo se ensamblará paso a paso.
• Maquetas Físicas a Escala (menos común): Aunque menos frecuente debido al avance de las herramientas digitales, en situaciones muy particulares, una maqueta física a escala puede ser útil para comprender interacciones espaciales muy complejas o para la presentación en ciertos contextos.

La elección de la herramienta de visualización adecuada depende del objetivo específico: ¿es para discusión técnica interna? ¿es para aprobación del cliente? ¿es para evaluación estética por parte del arquitecto? Adaptamos el nivel de detalle y realismo para comunicar la información necesaria de la manera más clara y eficiente posible, asegurando que todas las partes tengan una comprensión compartida del concepto propuesto antes de avanzar a fases de diseño más detalladas.

Herramientas de Visualización para Conceptos de Vigas Personalizadas

Esta reseña presenta una comparación de diferentes métodos y herramientas empleadas para visualizar los conceptos de diseño de vigas metálicas especiales, destacando sus ventajas y aplicaciones típicas.

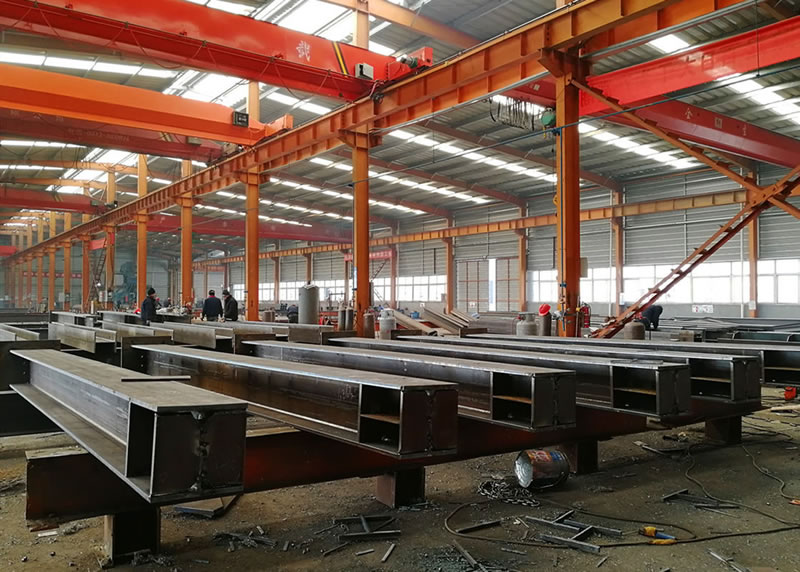

Integración Temprana de la Fabricación: Asegurando la Constructibilidad

Una idea conceptual innovadora es inútil si no puede ser fabricada de manera eficiente y segura. Por ello, involucrar la experiencia y el conocimiento del equipo de fabricación desde las etapas conceptuales es una práctica que consideramos indispensable, especialmente para vigas personalizadas que se salen de lo común. Esta integración temprana, a menudo denominada "Diseño para la Fabricación y el Montaje" (DfMA - Design for Manufacturing and Assembly), aporta múltiples beneficios:

• Evaluación de Viabilidad Técnica: El personal de fabricación puede evaluar si un concepto propuesto es realizable con los equipos, herramientas y procesos disponibles en el taller. Pueden identificar posibles dificultades relacionadas con soldaduras complejas, curvados de alta precisión, manejo de piezas muy grandes o pesadas, o tolerancias muy estrictas.
• Optimización del Diseño para la Eficiencia: Los fabricantes pueden sugerir modificaciones al diseño conceptual que, sin comprometer la intención estructural o arquitectónica, simplifiquen significativamente el proceso de fabricación. Esto puede incluir:
  • Estandarización de componentes o detalles donde sea posible.
  • Diseño de juntas soldadas que sean accesibles y fáciles de ejecutar con calidad.
  • Consideración de las limitaciones de tamaño para el transporte desde el taller en Bogotá hasta el sitio de la obra.
  • Planificación de puntos de izaje o soportes temporales necesarios durante la fabricación y el montaje.
  • Selección de espesores de chapa que optimicen el corte y minimicen el desperdicio.
• Estimaciones de Costo y Tiempo más Precisas: Al comprender mejor cómo se fabricará la viga, las estimaciones de costos y plazos de producción se vuelven más realistas desde el principio. Esto ayuda a evitar sorpresas desagradables en etapas posteriores del proyecto.
• Identificación Temprana de Riesgos: La experiencia en fabricación permite anticipar posibles problemas o riesgos asociados a un diseño particular (e.g., riesgo de distorsión por soldadura, dificultad para lograr acabados superficiales específicos, necesidad de tratamientos térmicos especiales). Esto permite planificar medidas de mitigación desde la fase conceptual.
• Innovación en Procesos: A veces, la interacción entre diseñadores y fabricantes puede inspirar no solo innovaciones en el diseño de la viga, sino también en los propios procesos de fabricación para hacerla posible. Puede requerirse el desarrollo de nuevas plantillas, utillajes o secuencias de ensamblaje.

Esta colaboración se materializa a través de reuniones conjuntas, revisiones de modelos 3D por parte del equipo de taller, y un diálogo continuo. No se trata de que la fabricación dicte el diseño, sino de establecer un ciclo de retroalimentación constructivo donde las limitaciones y oportunidades de la fabricación informen el desarrollo conceptual, asegurando que la solución innovadora sea también una solución construible y eficiente en el contexto colombiano.

Priorización Inteligente: Criterios para Seleccionar Conceptos

Cuando el proceso de ideación y los estudios comparativos generan múltiples conceptos viables para una viga personalizada, es necesario aplicar un conjunto claro de criterios para priorizarlos y seleccionar el que mejor se alinea con los objetivos generales del proyecto. La priorización no siempre consiste en elegir el concepto con la puntuación más alta en un estudio comparativo ponderado, ya que pueden existir factores cualitativos o estratégicos adicionales a considerar. Los criterios de priorización deben ser transparentes y acordados con el cliente.

Algunos criterios clave que utilizamos para priorizar conceptos de diseño incluyen:

• Alineación con los Requisitos Críticos del Proyecto: ¿Qué concepto satisface mejor los requisitos no negociables del proyecto? (e.g., cumplimiento estricto de una cota de altura, capacidad para soportar una carga específica, una apariencia visual determinada). Los conceptos que no cumplen requisitos críticos suelen ser descartados o requieren modificaciones importantes.
• Balance Óptimo Rendimiento/Costo: Se busca el concepto que ofrezca el mejor valor, es decir, un alto rendimiento estructural y funcional a un costo razonable de fabricación y montaje. No necesariamente el más barato ni el de mayor rendimiento absoluto, sino el que presenta la mejor relación entre ambos.
• Nivel de Innovación vs. Riesgo Asociado: Un concepto muy innovador puede ofrecer grandes ventajas, pero también puede conllevar mayores riesgos técnicos o de ejecución. Se debe ponderar el grado de innovación deseado frente a la tolerancia al riesgo del proyecto y la confianza en la viabilidad de la solución. A veces, una solución ligeramente menos innovadora pero más probada puede ser preferible.
• Impacto en el Cronograma General: Se evalúa cómo el tiempo estimado de diseño detallado, fabricación y montaje de cada concepto afecta el cronograma global del proyecto. Un concepto que, aunque atractivo, implique un retraso inaceptable puede ser descartado.
• Constructibilidad y Facilidad de Montaje: La retroalimentación del equipo de fabricación y montaje es crucial aquí. Se priorizan los conceptos que, manteniendo el desempeño, presenten menores complejidades de ejecución en taller y obra.
• Flexibilidad y Adaptabilidad Futura: En algunos proyectos, puede ser relevante considerar si un concepto permite modificaciones o adaptaciones futuras más fácilmente que otros.
• Preferencia del Cliente y del Arquitecto: Aunque los criterios técnicos y económicos son fundamentales, la visión y preferencia del cliente y del arquitecto, especialmente en aspectos estéticos o funcionales subjetivos, juegan un papel importante en la decisión final.
• Sostenibilidad y Ciclo de Vida: Consideraciones sobre el impacto ambiental, la durabilidad, el mantenimiento y el potencial de desmontaje o reutilización al final de la vida útil pueden influir en la priorización, alineándose con objetivos de construcción sostenible cada vez más relevantes en Colombia.

La priorización a menudo implica un proceso de discusión y deliberación entre los diferentes actores del proyecto, utilizando los resultados de los estudios comparativos como base objetiva, pero incorporando también estos criterios más amplios para llegar a la selección del concepto que representa la mejor solución global para el desafío específico.

Aspectos Considerados en la Priorización de Conceptos de Vigas

La tabla siguiente resume los factores que usualmente se ponderan al momento de decidir entre varias alternativas conceptuales viables para vigas metálicas a medida.

Evaluación Proactiva: Impacto en Cronograma y Costo

Una parte integral del desarrollo conceptual responsable es la evaluación temprana del impacto potencial que cada concepto de viga personalizada puede tener en el cronograma general y en el costo total del proyecto. Esta evaluación, aunque preliminar en esta fase, es fundamental para tomar decisiones informadas y gestionar las expectativas del cliente. No se trata de tener cifras exactas, sino órdenes de magnitud y una comprensión clara de los factores que influyen en estos dos aspectos críticos.

La evaluación del impacto en el cronograma considera:

• Tiempo de Diseño Detallado: Conceptos más complejos o novedosos generalmente requieren más tiempo para el diseño de ingeniería detallado, cálculos de verificación, desarrollo de planos de taller y modelos BIM.
• Tiempo de Adquisición de Materiales: Si un concepto requiere aceros especiales, perfiles no estándar o componentes importados, los plazos de entrega de estos materiales pueden impactar significativamente el cronograma.
• Tiempo de Fabricación: La complejidad inherente al concepto (soldaduras especiales, curvados, ensamblajes intrincados, necesidad de utillajes específicos) afecta directamente el tiempo requerido en el taller. La integración temprana con fabricación ayuda a estimar esto con mayor fiabilidad.
• Tiempo de Transporte y Logística: El tamaño y peso de las vigas o sus subcomponentes influyen en la logística de transporte desde el taller (potencialmente en Bogotá o sus alrededores) hasta el sitio de construcción en cualquier parte de Colombia. Restricciones viales o necesidad de transportes especiales pueden añadir tiempo.
• Tiempo de Montaje: La complejidad de las conexiones en sitio, el número de piezas a ensamblar, el peso a izar y la necesidad de equipos de grúa específicos determinan el tiempo necesario para el montaje en obra.
• Dependencias con Otras Actividades: Se considera cómo el cronograma de la viga (diseño, fabricación, montaje) afecta o es afectado por otras actividades del proyecto (cimentaciones, losas, instalaciones).

La evaluación del impacto en el costo total abarca:

• Costo de Ingeniería y Diseño: Relacionado con el tiempo y la complejidad del diseño detallado.
• Costo de Materiales: Basado en el peso estimado de acero, tipo de acero (calidad, especificaciones especiales), y desperdicio proyectado.
• Costo de Fabricación: Incluye mano de obra directa e indirecta en taller, consumibles (soldadura, energía), amortización de equipos, control de calidad y posibles retrabajos asociados a la complejidad.
• Costo de Tratamientos Superficiales: Costo de la protección anticorrosiva (granallado, pintura, galvanizado) especificada.
• Costo de Transporte: Fletes terrestres o especiales según tamaño y distancia.
• Costo de Montaje: Mano de obra en sitio, alquiler de grúas y equipos auxiliares, costo de elementos de conexión (pernos, soldadura en campo).
• Costos Indirectos y Contingencias: Se considera un porcentaje para imprevistos, especialmente relevante para conceptos más innovadores o con mayores incertidumbres.
• Impacto en Otros Costos del Proyecto: El peso de la viga puede afectar el costo de las cimentaciones; la facilidad de montaje puede influir en los costos generales de administración de obra.

Esta evaluación comparativa de impacto en costo y cronograma se integra en los estudios "trade-off". Se busca identificar no solo la solución técnicamente viable, sino aquella que se ajusta de manera razonable a las restricciones presupuestarias y temporales del proyecto. La transparencia en comunicar estos impactos estimados al cliente es clave para una colaboración exitosa.

Factores Determinantes del Impacto en Costo y Cronograma

A continuación, se presenta un resumen de los factores primordiales que se analizan al estimar cómo un concepto de viga personalizada puede influir en los plazos y el presupuesto de un proyecto.

Análisis Preliminares: Verificación Estructural Temprana

Aunque la fase conceptual se centra en definir la forma, la función y la viabilidad general, es prudente integrar análisis simplificados del comportamiento estructural de los conceptos más prometedores. Estos análisis preliminares no reemplazan el diseño detallado posterior, pero sirven para:

• Verificar la Factibilidad Estructural Básica: Comprobar si el concepto tiene sentido desde el punto de vista de la resistencia y la rigidez. ¿Puede, en principio, soportar las cargas principales sin deformaciones excesivas o sin requerir dimensiones irrazonables?
• Dimensionamiento Aproximado: Obtener una estimación inicial del tamaño y peso de la viga. Esto es crucial para las evaluaciones de costo, cronograma e impacto en otros elementos del proyecto (como las cimentaciones).
• Identificar Puntos Críticos: Detectar zonas potenciales de altas concentraciones de esfuerzos o deformaciones que podrían requerir atención especial en el diseño detallado (e.g., en apoyos, puntos de aplicación de cargas concentradas, cambios bruscos de sección).
• Comparar el Rendimiento Relativo: Ayudar a diferenciar entre conceptos en los estudios comparativos, basándose en métricas estructurales preliminares (e.g., relación capacidad/peso, flecha estimada).
• Retroalimentar el Diseño Conceptual: Si un análisis preliminar muestra que un concepto es inviable o muy ineficiente estructuralmente, se puede modificar o descartar tempranamente, ahorrando tiempo y recursos.

Estos análisis en la fase conceptual son necesariamente simplificados debido a la falta de detalles definidos. Se pueden utilizar diversas herramientas y enfoques:

• Cálculos Manuales y Fórmulas Simplificadas: Aplicación de principios básicos de la mecánica de materiales y la estática para estimar esfuerzos (flexión, cortante) y deformaciones en secciones idealizadas. Útil para una primera aproximación rápida.
• Software de Análisis de Elementos Finitos (FEA) Simplificado: Uso de modelos FEA con geometrías y condiciones de contorno simplificadas. Se pueden usar elementos tipo viga (beam) o, para geometrías más complejas, modelos preliminares con elementos tipo cáscara (shell) o sólidos, pero con mallas gruesas y sin detalles finos de conexiones o rigidizadores. El objetivo es capturar el comportamiento global.
• Hojas de Cálculo o Software Específico para Predimensionamiento: Herramientas que automatizan cálculos basados en normativas (como la NSR-10) para secciones comunes o paramétricas, permitiendo iterar rápidamente dimensiones preliminares.

Es importante entender las limitaciones de estos análisis tempranos. Se basan en supuestos sobre las cargas (que pueden no estar completamente definidas), las propiedades de los materiales y los detalles de conexión. Los resultados deben interpretarse como indicativos y no como definitivos. Sin embargo, su valor reside en proporcionar una validación temprana de la plausibilidad estructural y en guiar el proceso de diseño hacia soluciones conceptuales que no solo sean innovadoras, sino también fundamentalmente sólidas desde el punto de vista ingenieril.

Documentación del Proceso: Trazabilidad de la Decisión

Un aspecto fundamental, aunque a veces subestimado, del diseño conceptual es la documentación rigurosa del proceso de selección del concepto final. Esta documentación no es solo un requisito burocrático, sino una herramienta valiosa que aporta transparencia, trazabilidad y conocimiento para el equipo actual y futuro del proyecto.

La documentación del proceso de selección del concepto final debe incluir, como mínimo:

• Descripción del Problema y Requisitos: Resumen claro de los desafíos específicos que la viga personalizada debe resolver y los requisitos clave (estructurales, arquitectónicos, funcionales, de costo, de cronograma) establecidos al inicio.
• Conceptos Generados: Registro de las diferentes ideas y conceptos de diseño que fueron explorados durante la fase de ideación, incluyendo bocetos, esquemas o descripciones breves.
• Estudios Comparativos (Trade-off Studies): Documentación detallada de los criterios de evaluación utilizados, la ponderación asignada a cada criterio, la evaluación de cada concepto frente a los criterios y los resultados comparativos (tablas, puntuaciones).
• Análisis Preliminares Realizados: Resumen de los análisis estructurales simplificados efectuados, sus supuestos principales y sus conclusiones respecto a la viabilidad de los conceptos.
• Registro de Decisiones Clave: Documentación de las reuniones o hitos donde se discutieron los conceptos y se tomaron decisiones de descarte o avance.
• Justificación del Concepto Seleccionado: Una explicación clara y razonada de por qué se eligió el concepto final, haciendo referencia a cómo satisface los criterios de evaluación y priorización establecidos. Debe explicar las ventajas que presenta sobre las alternativas descartadas.
• Razones del Descarte de Otras Opciones: Breve explicación de por qué los otros conceptos considerados no fueron seleccionados (e.g., menor rendimiento, mayor costo, complejidad de fabricación, incompatibilidad con requisitos).
• Riesgos Identificados y Plan de Mitigación Preliminar: Si el concepto seleccionado conlleva riesgos particulares, estos deben ser documentados junto con las estrategias iniciales pensadas para gestionarlos.
• Próximos Pasos: Indicación de las siguientes etapas del desarrollo del diseño a partir del concepto seleccionado.

Esta documentación es vital por varias razones:

• Transparencia para el Cliente: Permite al cliente comprender el rigor del proceso y las bases de la recomendación final.
• Memoria del Proyecto: Sirve como registro histórico para consultas futuras, ya sea durante fases posteriores del mismo proyecto (diseño detallado, fabricación, montaje) o para proyectos similares en el futuro.
• Base para el Diseño Detallado: Proporciona al equipo de ingeniería que realizará el diseño detallado el contexto y la justificación de las decisiones tomadas.
• Gestión del Conocimiento: Captura lecciones aprendidas y puede contribuir a mejorar los procesos de diseño conceptual en futuros proyectos en Colombia.
• Soporte en Caso de Auditorías o Revisiones: Provee evidencia del proceso seguido en caso de revisiones internas o externas.

La calidad de la documentación refleja la calidad y el rigor del propio proceso de diseño conceptual.

Componentes Esenciales de la Documentación de Selección de Concepto

El registro formal del proceso decisorio en la fase conceptual es clave. La siguiente lista detalla los elementos que típicamente conforman la documentación que respalda la elección del concepto final para una viga personalizada.

Ejemplos de Éxito: Soluciones Innovadoras en Acción

La verdadera medida del valor del diseño conceptual innovador se encuentra en su capacidad para resolver problemas complejos de manera eficiente y elegante. A lo largo de nuestra experiencia en el diseño y fabricación de vigas metálicas personalizadas para proyectos especiales en Colombia, hemos encontrado numerosos casos donde un enfoque conceptual creativo ha sido determinante. Aunque cada proyecto es único, podemos ilustrar con ejemplos genéricos los tipos de desafíos abordados:

• Caso 1: Grandes Luces con Restricciones de Peralte: En proyectos como auditorios, coliseos o grandes espacios comerciales en Bogotá, a menudo se requieren vigas que cubran luces considerables (e.g., 30 metros o más) pero con una altura (peralte) muy limitada por razones arquitectónicas o de paso de instalaciones. Un enfoque conceptual innovador podría llevar al desarrollo de:
  • Vigas tipo Vierendeel modificadas, optimizando la geometría de los montantes y cordones para minimizar deformaciones.
  • Vigas alveolares o con perforaciones estratégicas de diseño personalizado, aligerando peso sin sacrificar excesiva rigidez, y permitiendo el paso de ductos a través de ellas.
  • Vigas híbridas que combinan acero de alta resistencia en las zonas de máximos esfuerzos con acero convencional en otras, optimizando el uso del material.
  • Sistemas de vigas postensadas o pretensadas internamente para controlar activamente las deformaciones.
  La innovación aquí reside en ir más allá de las secciones I estándar y concebir geometrías que trabajen más eficientemente bajo las restricciones dadas.
• Caso 2: Geometrías Arquitectónicas Complejas: Proyectos con fachadas curvas, cubiertas alabeadas o formas orgánicas demandan vigas que se adapten a estas geometrías no rectilíneas. El diseño conceptual debe abordar cómo fabricar y conectar estas vigas curvas o de sección variable. Soluciones innovadoras pueden incluir:

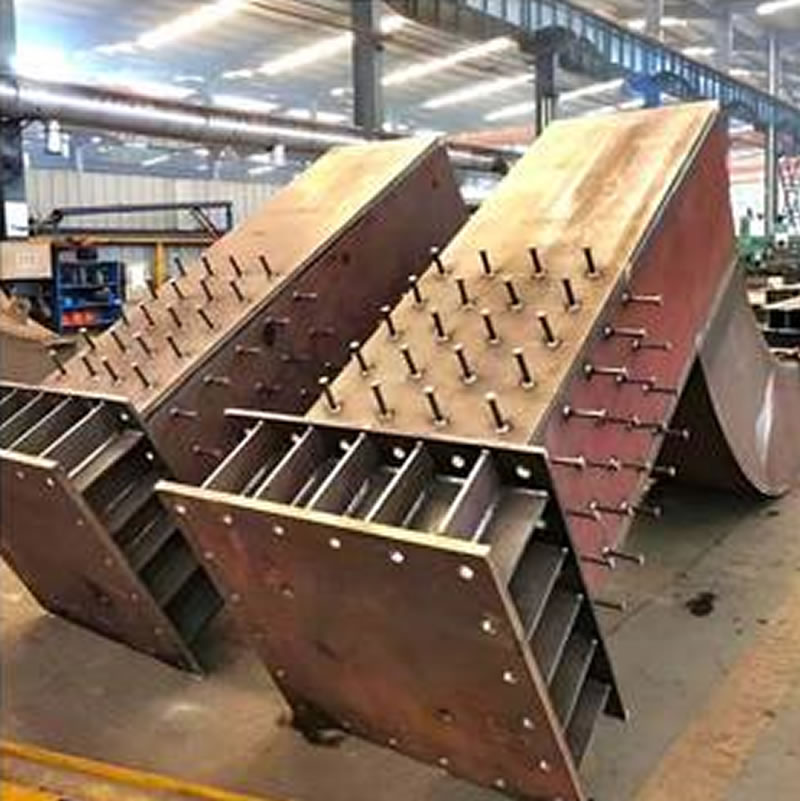

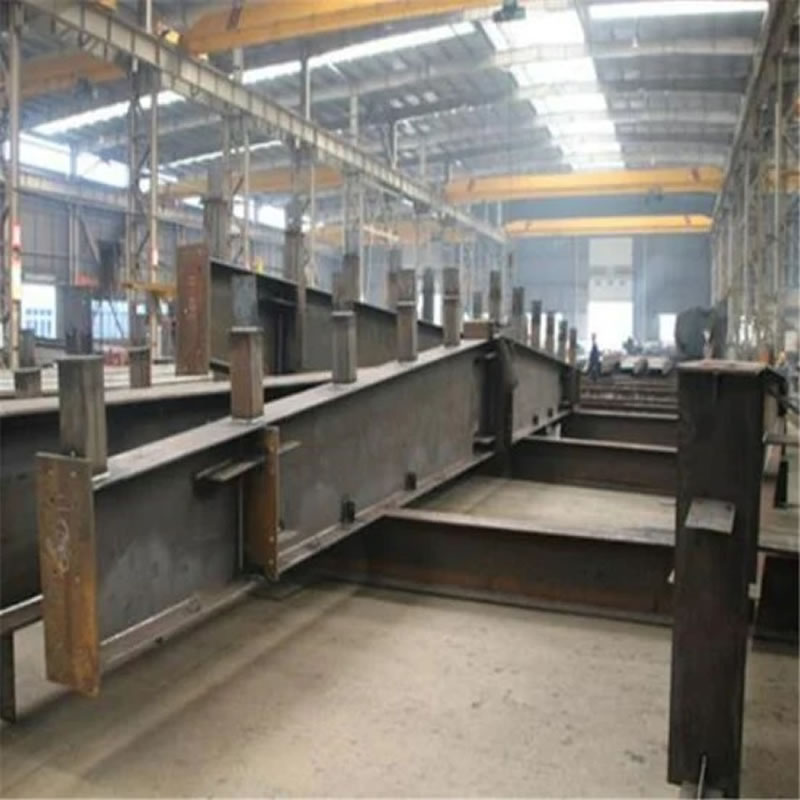

  • Vigas armadas a partir de chapas cortadas con precisión (CNC) y soldadas siguiendo la geometría requerida, posiblemente usando rigidizadores curvos.
  • Segmentación inteligente de la viga curva en tramos rectos o curvos más manejables para fabricación y transporte, diseñando conexiones que aseguren la continuidad estructural y estética.
  • Uso de modelado 3D paramétrico avanzado para definir con exactitud la geometría compleja y generar automáticamente los planos de taller para cada pieza única.
  La clave es traducir la visión arquitectónica en una estructura fabricable y montable.
• Caso 3: Cargas Pesadas o Dinámicas Inusuales: En estructuras industriales, puentes grúa, soportes de maquinaria pesada o estructuras sometidas a vibraciones, las vigas deben diseñarse para condiciones de carga extremas o cíclicas. El diseño conceptual puede explorar:

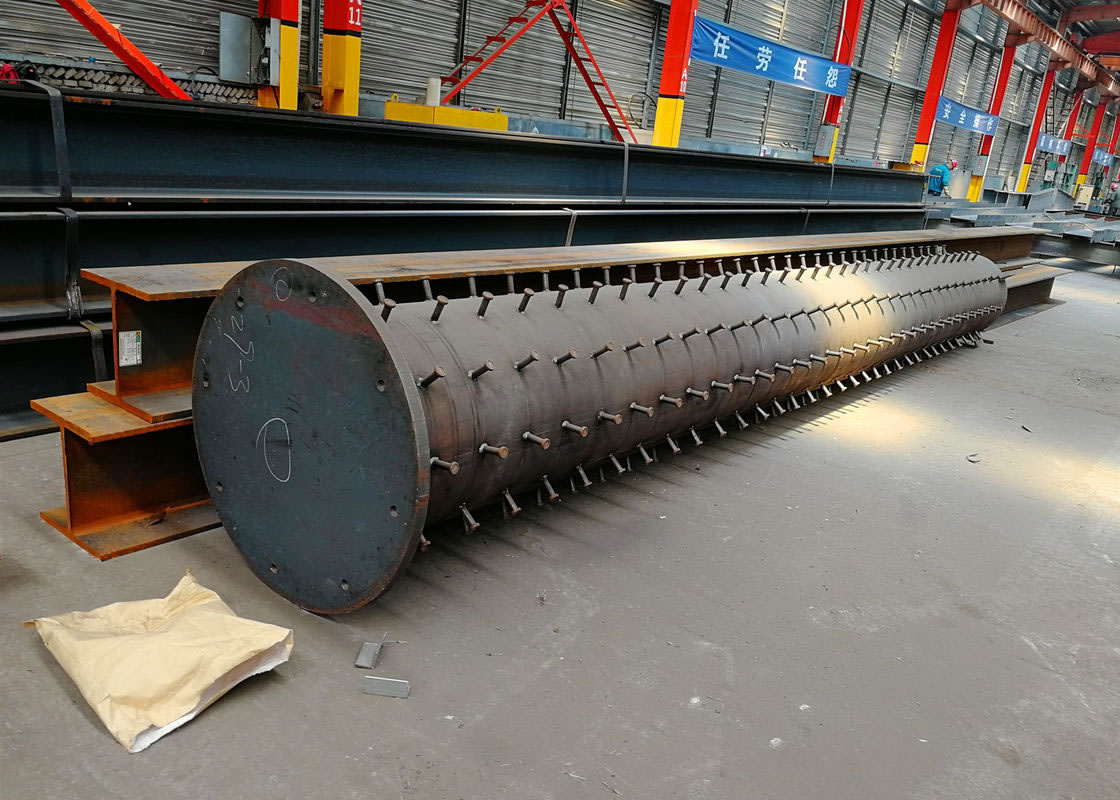

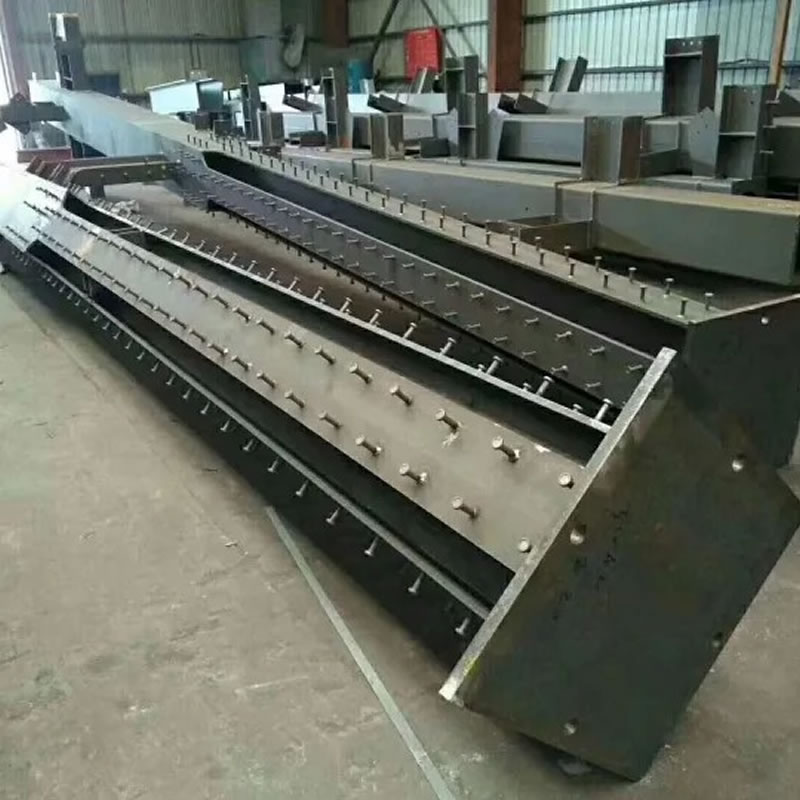

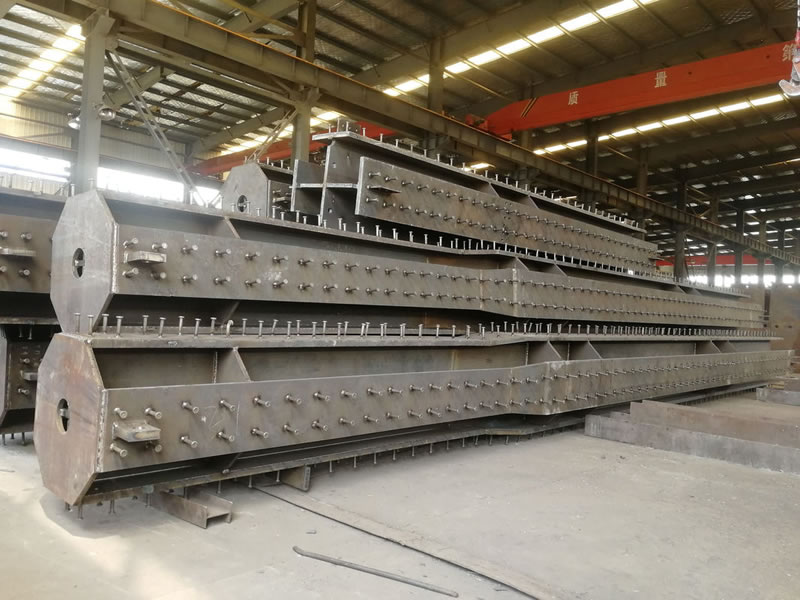

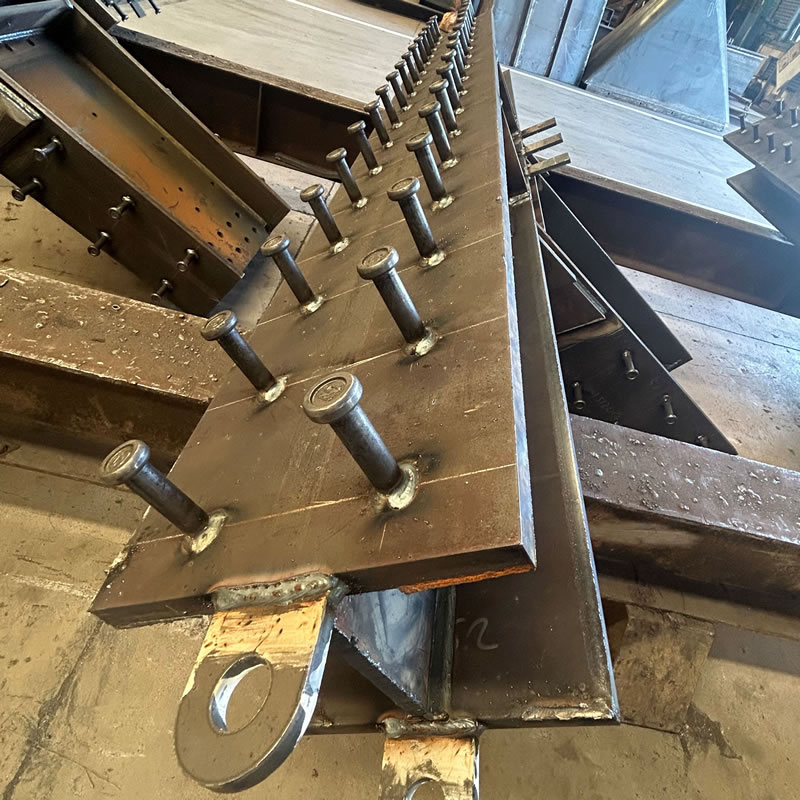

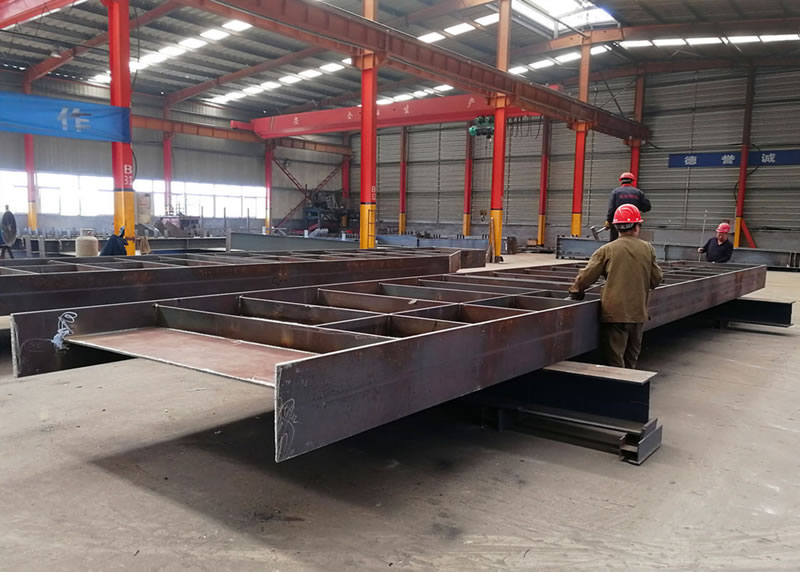

  • Secciones cajón cerradas o secciones armadas con múltiples almas para proporcionar alta resistencia a torsión y fatiga.

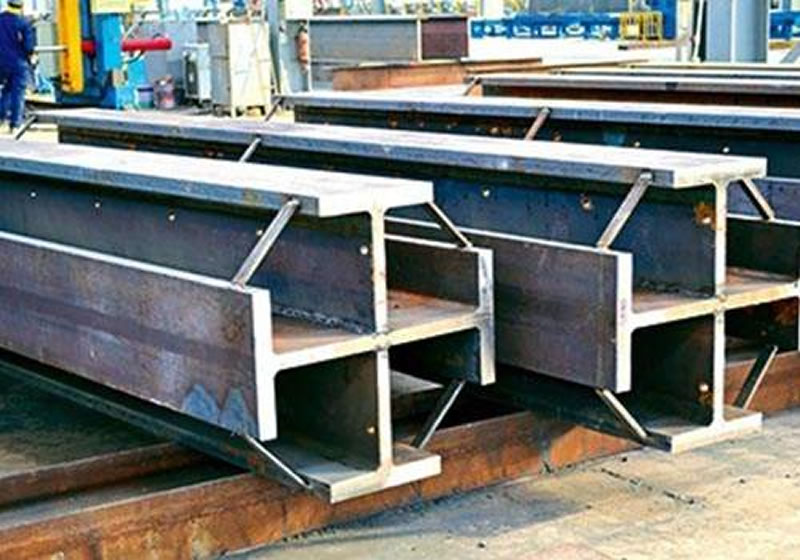

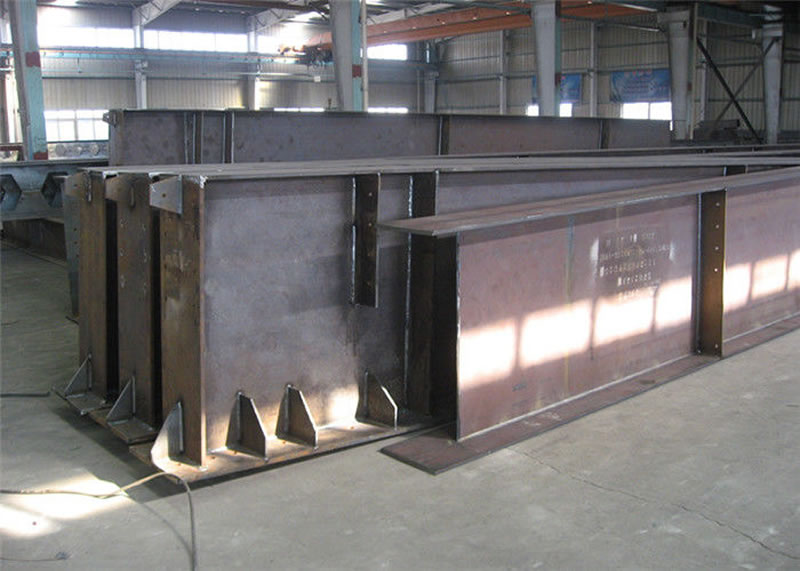

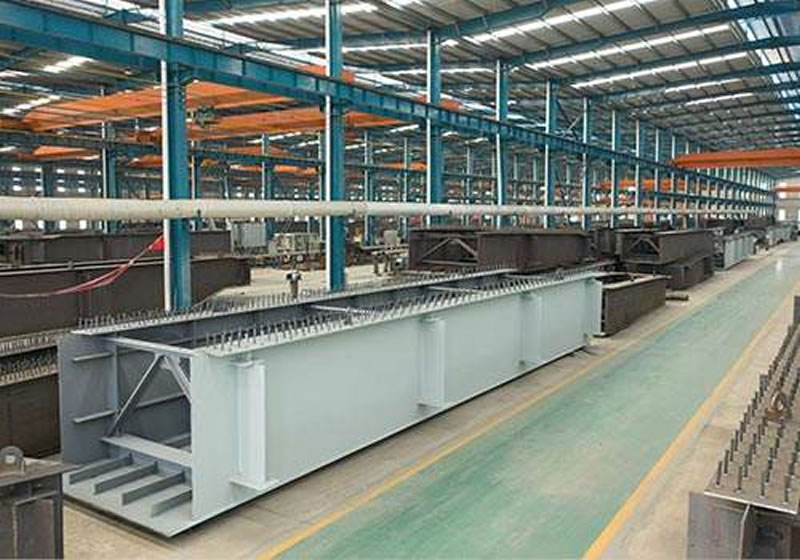

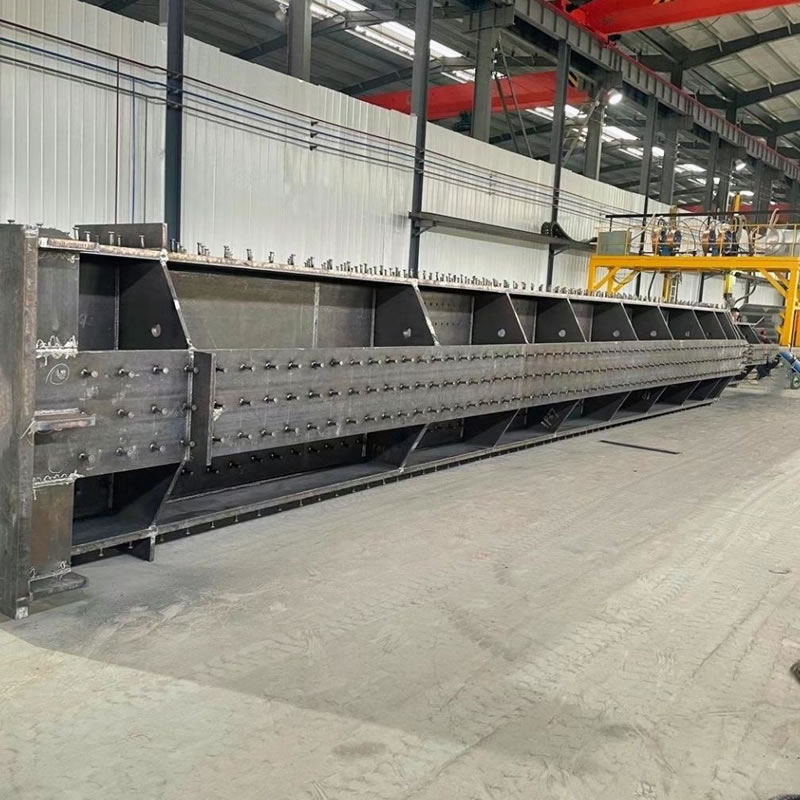

  • Incorporación de rigidizadores transversales y longitudinales optimizados mediante análisis FEA para prevenir el pandeo local bajo altas compresiones.

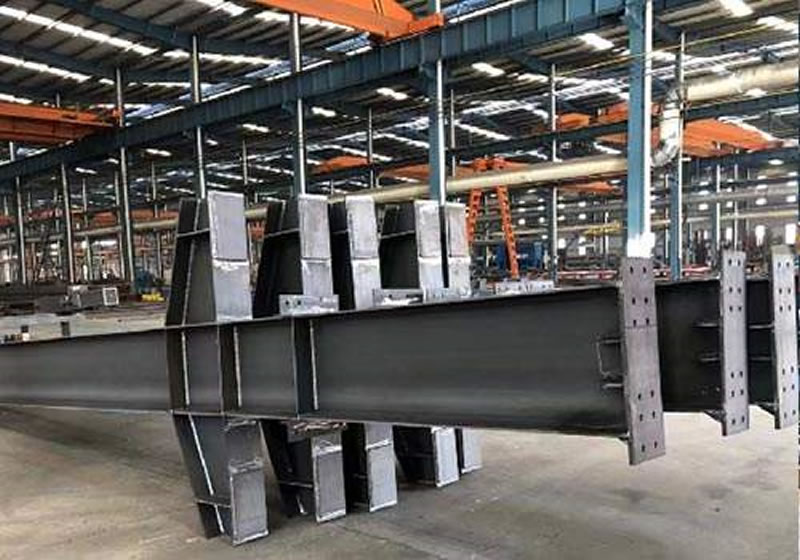

  • Diseño específico de apoyos y conexiones para acomodar las cargas dinámicas y prevenir concentraciones de esfuerzos.
  • Consideración de amortiguadores o sistemas de aislamiento de vibraciones integrados con la viga.
  La innovación se centra en la robustez, la durabilidad y el control del comportamiento dinámico.
• Caso 4: Optimización Extrema de Peso por Condiciones de Sitio: En proyectos de difícil acceso, reforzamiento de estructuras existentes o construcciones sobre suelos de baja capacidad portante, minimizar el peso propio de las vigas es crítico. El diseño conceptual puede enfocarse en:
  • Vigas de celosía (cerchas) optimizadas topológicamente para usar el material solo donde es estrictamente necesario.
  • Uso extensivo de aceros de alta resistencia para reducir las secciones transversales requeridas.
  • Diseño de secciones transversales altamente eficientes (e.g., secciones I asimétricas, secciones tubulares optimizadas).
  El objetivo es lograr la máxima eficiencia estructural (relación capacidad/peso).

Estos ejemplos demuestran que el diseño conceptual innovador no es un ejercicio abstracto, sino una respuesta directa y práctica a los desafíos concretos que presentan los proyectos especiales. La capacidad de generar y desarrollar estas soluciones a medida es lo que distingue a un proveedor especializado en vigas fabricadas personalizadas.

Alineación Perfecta: Integración con la Visión Arquitectónica y Funcional

Una viga personalizada, por muy eficiente que sea estructuralmente, solo es verdaderamente exitosa si se integra armoniosamente con la visión arquitectónica general y cumple con los requisitos funcionales del espacio que ayuda a crear. Asegurar esta alineación es un objetivo primordial durante todo el proceso de diseño conceptual y desarrollo.

Esta integración se logra mediante:

• Diálogo Continuo con Arquitectos y Diseñadores: Mantenemos una comunicación fluida y colaborativa con el equipo de diseño arquitectónico desde las etapas más tempranas. Buscamos entender no solo los requisitos dimensionales y de carga, sino también la intención estética, la atmósfera deseada para el espacio y cómo la estructura puede contribuir a ella.
• Comprensión Profunda de la Función del Espacio: Analizamos cómo se utilizará el espacio soportado por la viga. ¿Es un espacio de exposición que requiere diafanidad? ¿Un laboratorio que necesita minimizar vibraciones? ¿Una fachada que debe integrar elementos de cerramiento? La función dicta muchos de los parámetros de diseño de la viga.
• Exploración de Opciones Estructurales Expresas: En muchos proyectos contemporáneos, la estructura no se oculta, sino que se convierte en un elemento expresivo del diseño arquitectónico. Exploramos conceptos donde la forma de la viga, sus conexiones y acabados contribuyen positivamente a la estética del proyecto. Esto puede incluir:
  • Vigas con geometrías escultóricas.

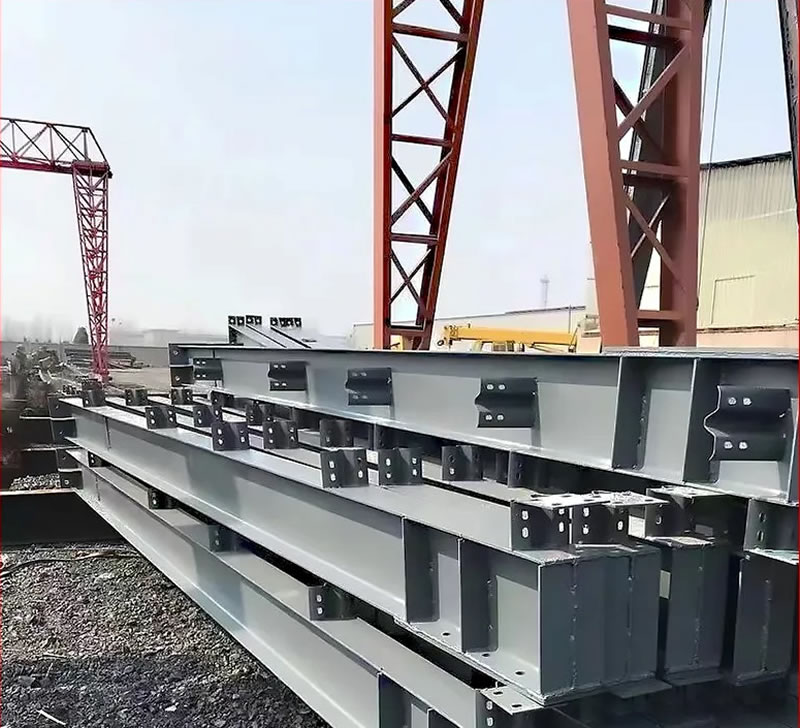

  • Conexiones detalladas y visibles diseñadas con intención estética.

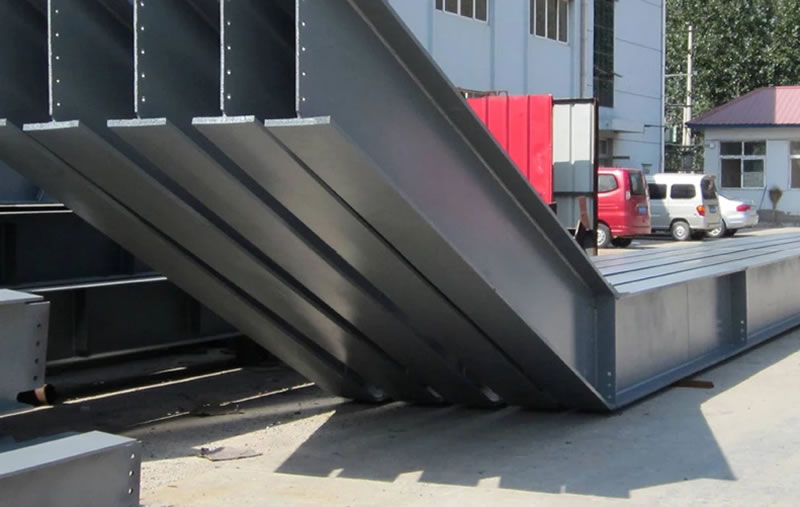

  • Acabados superficiales (pintura, galvanizado, acero corten) seleccionados en consonancia con la paleta de materiales del proyecto.
  • Integración de iluminación o otros servicios dentro de la propia viga.
• Flexibilidad para Adaptarse a Cambios: El diseño conceptual debe ser lo suficientemente robusto como para incorporar ajustes menores que puedan surgir de la evolución del diseño arquitectónico o funcional, sin comprometer la integridad estructural.
• Uso de Herramientas de Visualización Compartidas: Modelos 3D y renders son herramientas clave para asegurar que todos los involucrados (ingenieros, arquitectos, cliente) tengan una visión clara y compartida de cómo la viga se integra en el conjunto. Permiten discutir y refinar la interfaz entre estructura y arquitectura.
• Consideración de la "Quinta Fachada": En muchos casos, especialmente en cubiertas o entrepisos vistos desde abajo, la apariencia de la cara inferior de las vigas y el sistema de soporte es crucial. El diseño conceptual debe considerar esta vista.

La meta es que la viga personalizada no sea percibida como un elemento puramente técnico impuesto sobre el diseño, sino como una parte integral y coherente de la solución arquitectónica y funcional global. Esta sinergia entre ingeniería y arquitectura es especialmente importante en proyectos emblemáticos o de alto perfil en ciudades como Bogotá, donde la calidad del diseño integral es altamente valorada.

Verificación de la Alineación con la Visión del Proyecto

Para asegurar que el concepto de viga elegido esté en sintonía con las metas generales del proyecto, aplicamos una serie de comprobaciones y mantenemos un diálogo constante. La tabla siguiente destaca aspectos clave en este proceso de alineación.

En definitiva, el diseño conceptual y desarrollo de soluciones innovadoras para vigas personalizadas a medida es un proceso intelectualmente demandante y técnicamente riguroso. Requiere una combinación de creatividad, conocimiento profundo de la ingeniería estructural del acero, dominio de herramientas de análisis y visualización, y una estrecha colaboración con todos los actores del proyecto. Al abordar cada desafío con una mente abierta y un enfoque metódico, es posible concebir y materializar vigas que no solo cumplen su función portante de manera segura y eficiente, sino que también contribuyen al éxito y la singularidad de proyectos especiales en Bogotá y toda Colombia.

Refinamiento Continuo: Iteración en el Proceso Conceptual

Es importante destacar que el diseño conceptual raramente es un proceso lineal. A menudo implica ciclos de iteración donde las ideas se generan, se evalúan, se refinan y, a veces, se descartan para volver a explorar nuevas vías. Esta naturaleza iterativa es especialmente pronunciada en el ámbito de las vigas personalizadas para proyectos especiales, dada la complejidad y singularidad de los desafíos.

Los disparadores comunes para la iteración en la fase conceptual incluyen:

• Feedback del Cliente o Arquitecto: Comentarios sobre la estética, la funcionalidad o el costo de un concepto inicial pueden requerir volver a la mesa de dibujo para ajustar la propuesta o explorar alternativas que respondan mejor a esas preocupaciones.
• Resultados de Análisis Preliminares: Si un análisis estructural simplificado revela problemas inesperados de rendimiento (e.g., deflexiones excesivas, inestabilidad) o indica que las dimensiones requeridas son inviables, el concepto debe ser revisado o modificado.
• Información de Constructibilidad: La retroalimentación del equipo de fabricación sobre dificultades imprevistas para producir o montar un concepto puede llevar a simplificaciones o rediseños. Por ejemplo, descubrir que un radio de curvatura propuesto es muy difícil de lograr con precisión podría requerir ajustar la geometría.
• Cambios en los Requisitos del Proyecto: A veces, los requisitos iniciales del proyecto pueden evolucionar ligeramente durante la fase conceptual (e.g., un cambio en las cargas de diseño, una nueva restricción de espacio). Esto necesita ser incorporado, lo que puede requerir ajustar los conceptos en desarrollo.
• Nuevas Ideas Inspiradas por el Proceso: Durante la evaluación o el análisis de un concepto, pueden surgir ideas completamente nuevas o mejoras significativas que justifiquen revisar o complementar las opciones existentes.
• Descubrimiento de Restricciones Ocultas: A medida que se profundiza en el concepto, pueden aparecer restricciones que no eran obvias inicialmente (e.g., una interferencia sutil con una instalación importante, una limitación no considerada en el transporte).

Abrazar esta naturaleza iterativa es clave. En lugar de verla como un retroceso, la consideramos una oportunidad para fortalecer el diseño. Cada ciclo de iteración refina la comprensión del problema y acerca la solución a un óptimo que equilibra todos los factores relevantes. La documentación juega un papel importante aquí también, registrando no solo la solución final sino también el camino recorrido, incluyendo las iteraciones y las razones de los cambios.

El uso de herramientas de modelado paramétrico es particularmente valioso en este contexto iterativo. Permiten realizar cambios en la geometría o en los parámetros clave del diseño (e.g., peralte de la viga, espesor de chapa) y que el modelo 3D y, potencialmente, los análisis asociados se actualicen de forma semiautomática, agilizando la evaluación de las variantes generadas durante la iteración.

La Importancia del Conocimiento del Material: Acero Estructural

Todo el proceso de diseño conceptual para vigas metálicas fabricadas se sustenta en un conocimiento profundo de las propiedades, comportamiento y posibilidades del acero estructural. Este conocimiento va más allá de los valores tabulados de resistencia y módulo de elasticidad; incluye:

• Grados y Tipos de Acero: Comprensión de los diferentes grados de acero disponibles en el mercado colombiano (e.g., A36, A572 Grado 50, aceros de alta resistencia), sus propiedades mecánicas (límite elástico, resistencia última, ductilidad), su soldabilidad y su costo relativo. Esto permite seleccionar el material más adecuado para cada componente de la viga personalizada.
• Comportamiento Bajo Carga: Entendimiento de los modos de falla potenciales en vigas de acero (fluencia por flexión, pandeo lateral-torsional, pandeo local del alma o las alas, abolladura por cortante) y cómo la geometría de la sección y los rigidizadores influyen en ellos.

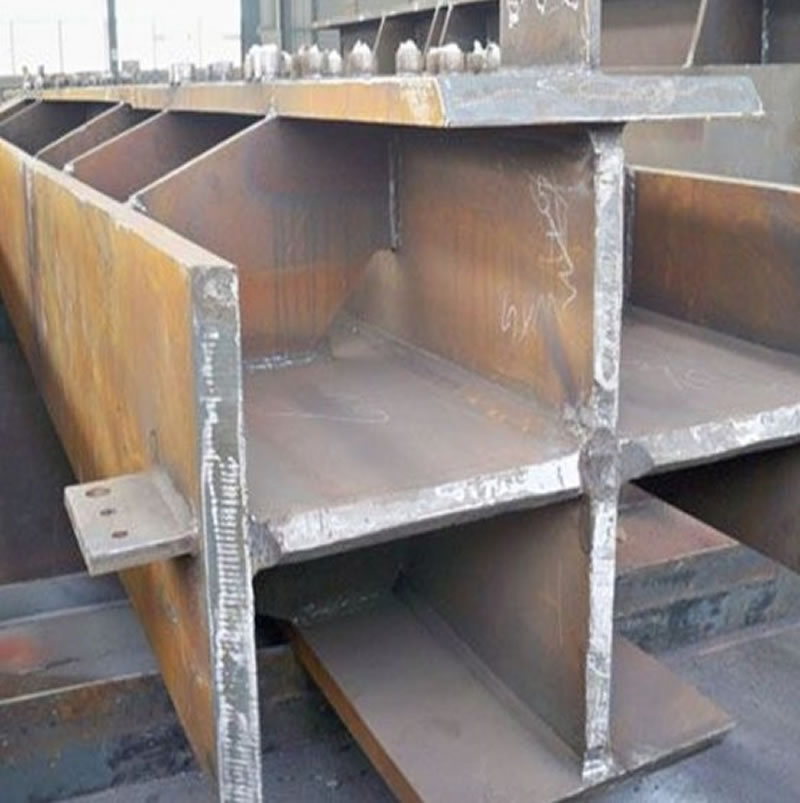

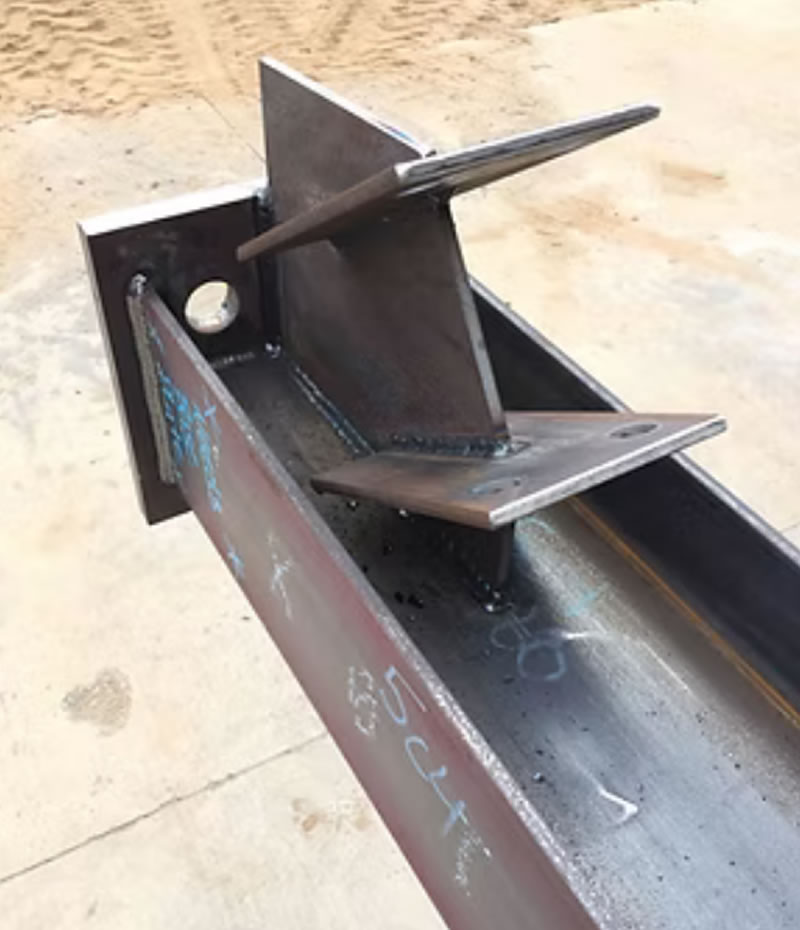

• Efectos de la Fabricación: Conocimiento de cómo los procesos de fabricación (corte térmico, soldadura, curvado) pueden afectar las propiedades del material (e.g., zonas afectadas térmicamente por soldadura, tensiones residuales) y cómo mitigar efectos negativos.
• Fatiga y Fractura: Comprensión de los mecanismos de fatiga bajo cargas cíclicas y los principios de mecánica de la fractura, relevantes para vigas en puentes, estructuras industriales o sometidas a vibraciones.
• Corrosión y Protección: Conocimiento de los mecanismos de corrosión del acero y los diferentes métodos de protección (pinturas, galvanizado, aceros resistentes a la intemperie como el corten), para asegurar la durabilidad requerida según el ambiente de exposición en Bogotá o cualquier otra región de Colombia.
• Comportamiento a Altas Temperaturas: Entendimiento de cómo se reduce la resistencia y rigidez del acero con el aumento de la temperatura en caso de incendio, y las estrategias de protección pasiva (recubrimientos ignífugos) o diseño para la resiliencia al fuego.

Este conocimiento del material informa cada etapa del diseño conceptual: desde la selección inicial de la forma de la sección hasta la evaluación de la constructibilidad y la durabilidad. Permite aprovechar al máximo las ventajas del acero (alta relación resistencia/peso, ductilidad, versatilidad) y gestionar sus desafíos (susceptibilidad a la corrosión, necesidad de protección contra el fuego, potencial de pandeo en elementos esbeltos).

Mirando Hacia el Futuro: Innovación Continua

El campo del diseño y fabricación de estructuras metálicas está en constante evolución. Mantener un enfoque en la innovación continua es esencial para seguir ofreciendo soluciones de vanguardia para vigas personalizadas. Esto implica:

• Estar al Día con Nuevos Materiales: Investigar y evaluar el potencial de nuevos grados de acero con propiedades mejoradas (mayor resistencia, mejor soldabilidad, mayor tenacidad) o aceros con funcionalidades adicionales (e.g., aceros inoxidables estructurales).
• Adoptar Tecnologías de Fabricación Avanzadas: Explorar e implementar tecnologías como el corte láser de alta precisión, la soldadura robotizada, la fabricación aditiva (impresión 3D de metales) para componentes complejos o conexiones optimizadas.
• Integrar Herramientas de Diseño y Análisis más Potentes: Utilizar software de modelado paramétrico avanzado, optimización topológica, análisis no lineal y simulaciones multifísicas para refinar los diseños y comprender mejor su comportamiento.
• Fomentar la Colaboración Interdisciplinaria: Fortalecer la colaboración no solo con arquitectos, sino también con especialistas en otros campos como ciencia de materiales, informática (para IA aplicada al diseño), o expertos en sostenibilidad.
• Aprender de Cada Proyecto: Sistematizar la captura de lecciones aprendidas de cada proyecto de viga personalizada, identificando qué funcionó bien, qué desafíos surgieron y cómo se pueden mejorar los procesos en el futuro.
• Participar en la Investigación y Desarrollo: Contribuir o estar al tanto de la investigación académica e industrial sobre nuevos sistemas estructurales, métodos de conexión innovadores o técnicas de análisis mejoradas.

Este compromiso con la innovación asegura que podamos seguir enfrentando los desafíos cada vez más complejos de los proyectos especiales, ofreciendo a nuestros clientes en Bogotá y Colombia soluciones de vigas metálicas personalizadas que no solo son funcionales y seguras, sino también eficientes, estéticas y adaptadas a las necesidades específicas de cada obra singular.

El diseño conceptual y el desarrollo de soluciones innovadoras son, por lo tanto, mucho más que una simple fase inicial. Representan la inteligencia, la creatividad y la previsión aplicadas para sentar las bases de estructuras metálicas excepcionales. Es un proceso que combina arte y ciencia, visión y pragmatismo, para transformar el acero en soluciones estructurales a medida que definen el carácter y aseguran la viabilidad de los proyectos más ambiciosos.
