Análisis Estructural Avanzado Detallado para Vigas Metálicas de Acero Personalizadas a Medida: Aplicación en Proyectos Especiales en Colombia, Incluyendo Consideraciones Específicas para Bogotá.

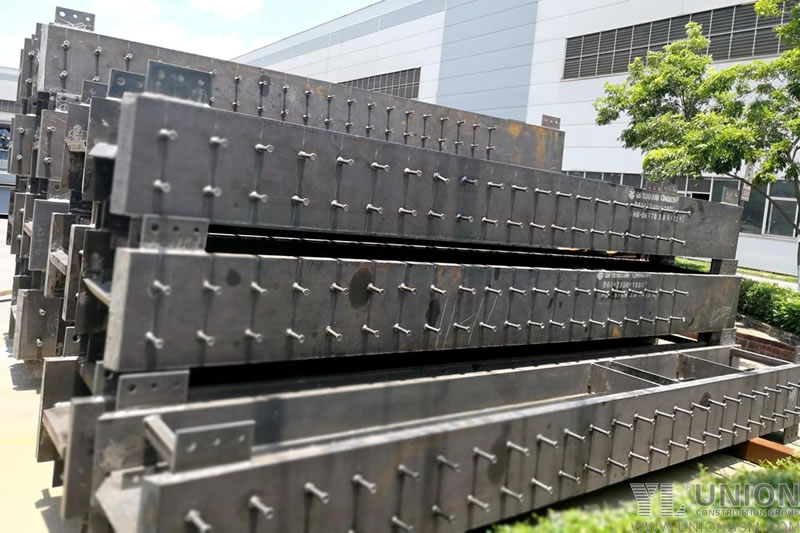

Introducción al Análisis Estructural Avanzado (AEF) en Vigas Fabricadas a Medida

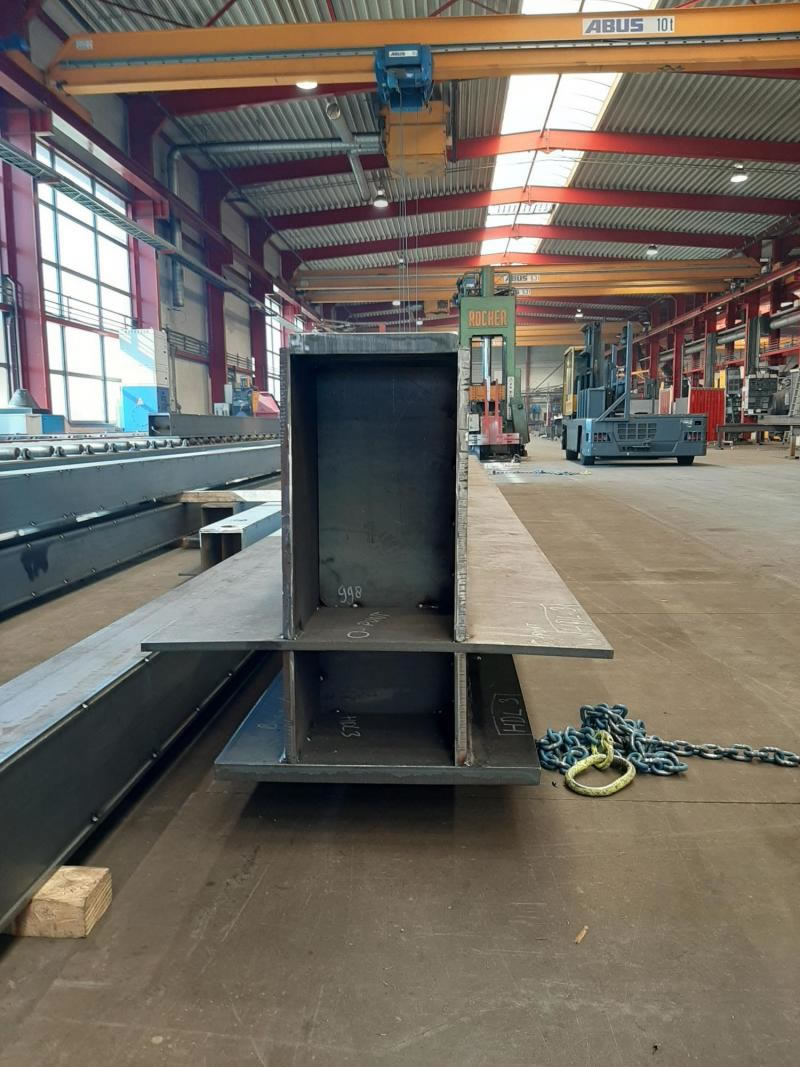

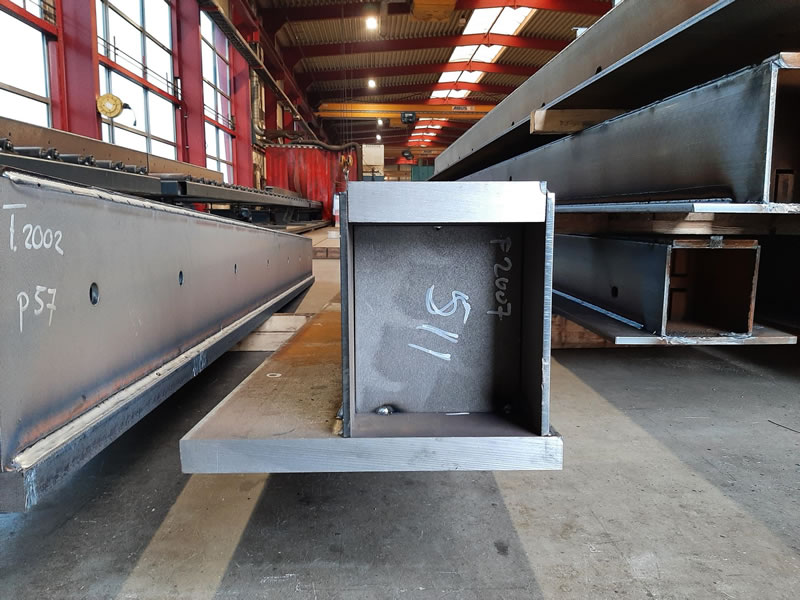

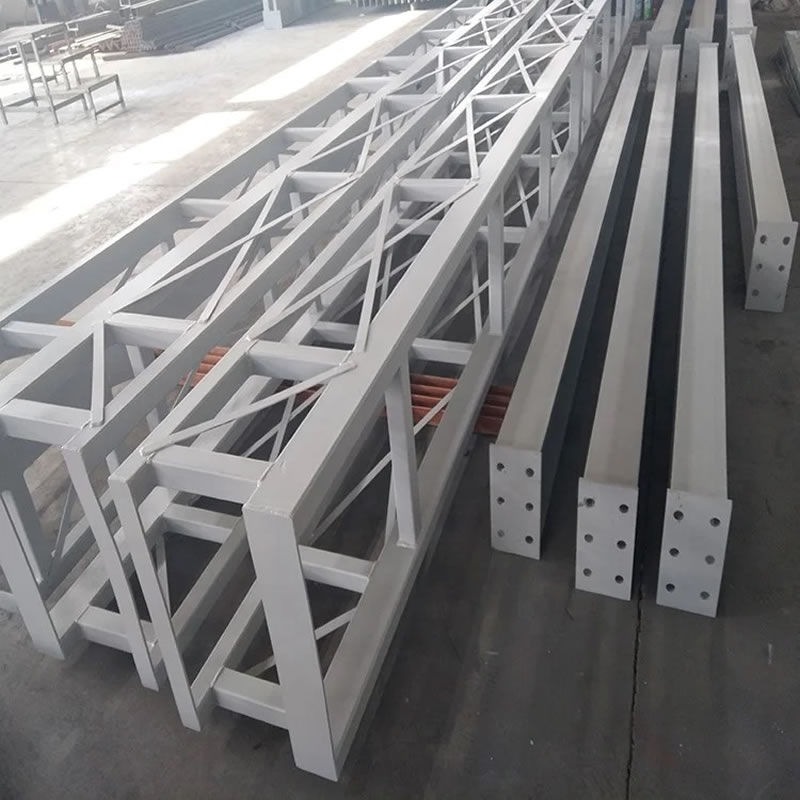

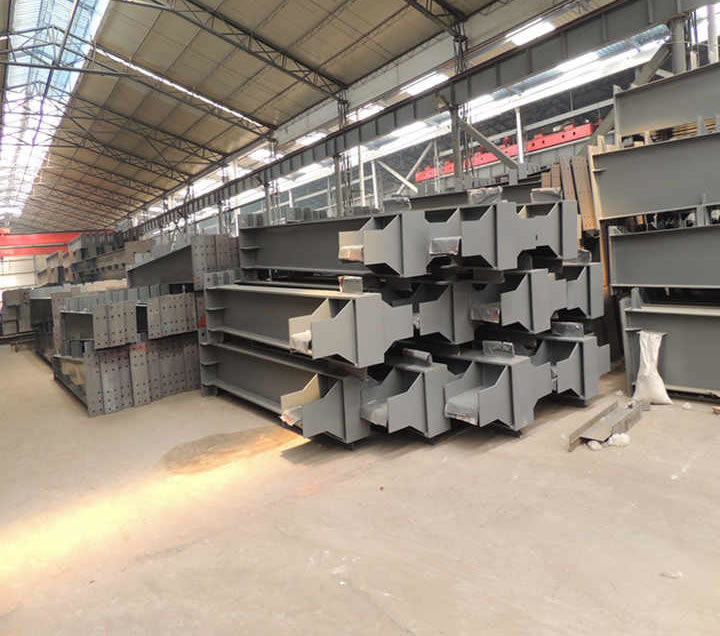

El diseño y fabricación de vigas metálicas en acero armadas o fabricadas, especialmente aquellas personalizadas a medida para proyectos especiales, representa un desafío ingenieril significativo. Estos elementos estructurales, a menudo con geometrías complejas, condiciones de carga únicas o requerimientos de desempeño excepcionales, van más allá del alcance de los métodos de análisis estructural convencionales basados en teorías simplificadas de vigas. Es en este contexto donde el Análisis Estructural Avanzado, primordialmente a través del Método de los Elementos Finitos (AEF o FEA por sus siglas en inglés), se convierte en una herramienta indispensable. Este enfoque permite una simulación computacional detallada del comportamiento real de la viga bajo diversas solicitaciones, considerando aspectos que los métodos tradicionales omiten o simplifican en exceso.

Para proyectos desarrollados en Colombia, y particularmente en zonas de alta actividad sísmica como Bogotá, la necesidad de un análisis riguroso es aún más pronunciada. Las normativas locales, como el Reglamento Colombiano de Construcción Sismo Resistente (NSR-10), establecen requisitos estrictos para garantizar la seguridad y funcionalidad de las estructuras. Las vigas personalizadas, al no ser elementos estandarizados, requieren una validación de su comportamiento que solo el AEF puede proporcionar con un alto grado de confianza, especialmente bajo combinaciones de carga que incluyen efectos sísmicos, de viento extremo u otras acciones particulares del proyecto.

El AEF no es simplemente una herramienta de cálculo más potente; es un paradigma diferente para entender la respuesta estructural. Permite visualizar la distribución de esfuerzos y deformaciones en toda la viga, identificar puntos críticos de concentración de tensiones, predecir modos de falla complejos como el pandeo local, distorsionante o lateral-torsional, y evaluar la influencia de detalles constructivos como perforaciones, rigidizadores, cambios de sección y conexiones. Para vigas armadas, donde las uniones soldadas o atornilladas juegan un papel fundamental, el AEF permite modelar explícitamente estas uniones y evaluar su impacto en el comportamiento global y local del elemento.

Criterios para la Aplicación del Análisis de Elementos Finitos (AEF)

La decisión de emplear un Análisis de Elementos Finitos detallado en lugar de un análisis convencional no se toma a la ligera. Implica una mayor inversión en tiempo de modelado, computación e interpretación de resultados. Sin embargo, existen criterios claros que justifican y, en muchos casos, obligan a su utilización para vigas personalizadas en proyectos especiales:

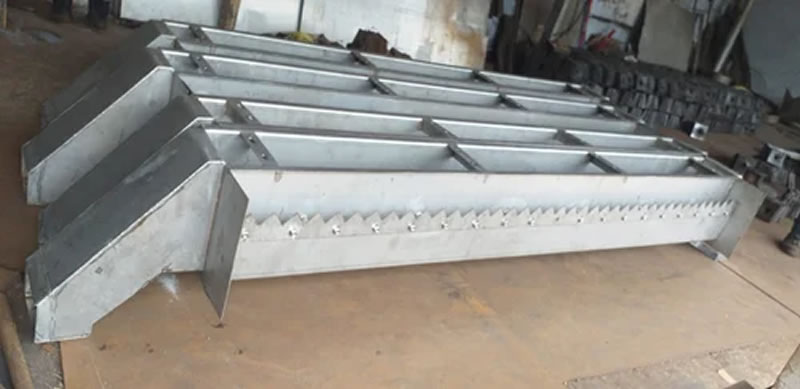

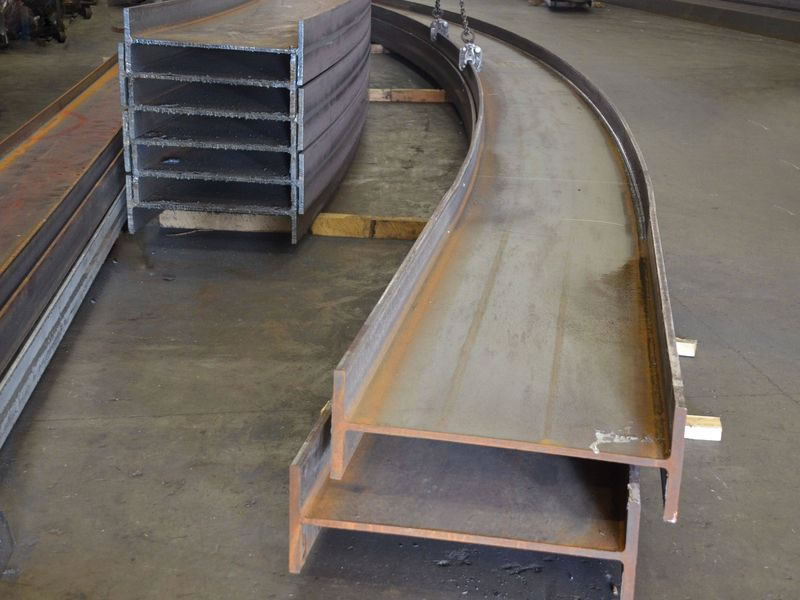

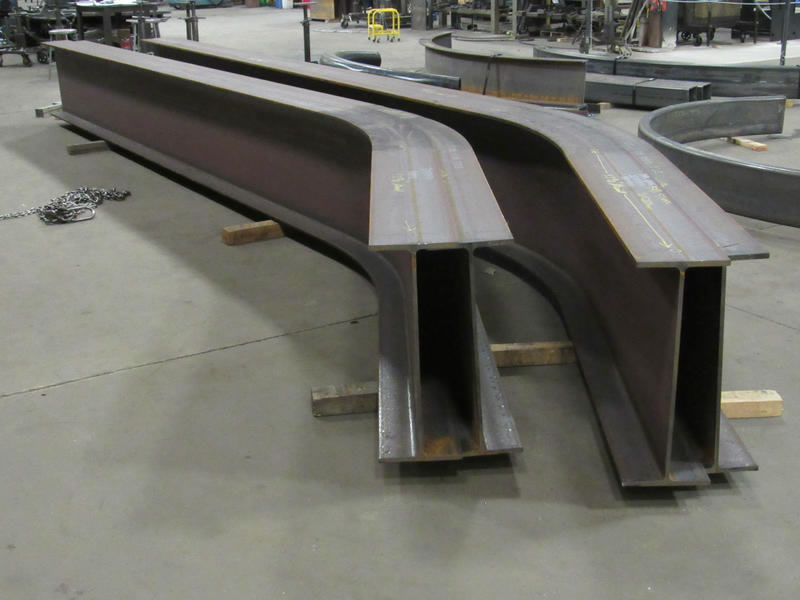

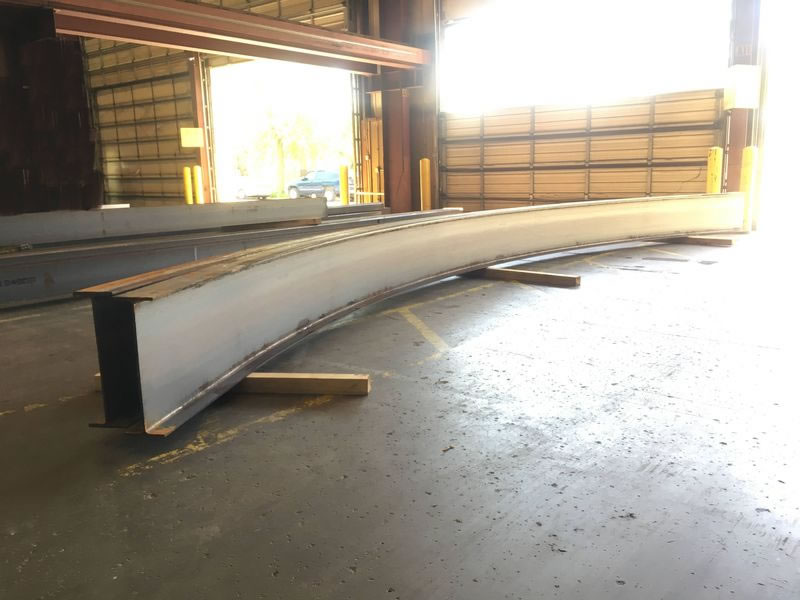

• Geometría Compleja: Vigas con secciones transversales no prismáticas, curvatura en planta o elevación, grandes aberturas, cartelas variables, o cualquier otra característica geométrica que se desvíe significativamente de las hipótesis de las teorías de vigas simplificadas.
• Condiciones de Carga Atípicas: Cargas concentradas de gran magnitud, cargas distribuidas no uniformemente, cargas dinámicas significativas (vibraciones, impacto), gradientes térmicos importantes, o combinaciones de carga complejas no contempladas directamente en los métodos estándar.
• Importancia de Efectos Locales: Cuando es necesario evaluar con precisión la concentración de esfuerzos alrededor de aberturas, en zonas de aplicación de cargas puntuales, en las proximidades de los apoyos, o en las uniones entre componentes de la viga armada (alma, alas, rigidizadores).
• Predicción de Fenómenos de Pandeo Complejos: En vigas esbeltas, con secciones no compactas o sometidas a compresión significativa, el pandeo (local, distorsionante, lateral-torsional o una combinación de ellos) puede gobernar el diseño. El AEF permite identificar los modos de pandeo críticos y determinar las cargas críticas asociadas con mayor precisión que las fórmulas analíticas, especialmente en geometrías no estándar.
• Análisis de No Linealidades: Si se anticipa que el material excederá su límite elástico (no linealidad del material), que las deformaciones serán lo suficientemente grandes como para alterar significativamente la geometría y, por tanto, el equilibrio (no linealidad geométrica), o que existen condiciones de contacto entre partes de la viga o con otros elementos, el AEF es la herramienta adecuada para capturar estos comportamientos.
• Requisitos de Desempeño Específicos: Proyectos que exigen límites de deformación muy estrictos, control de vibraciones, evaluación de la vida a fatiga bajo cargas cíclicas, o verificación del comportamiento bajo escenarios de cargas excepcionales (sismo severo, explosiones, impacto).
• Validación de Diseños Innovadores: Cuando se proponen soluciones estructurales novedosas o se utilizan materiales con características particulares, el AEF sirve como una herramienta de validación virtual antes de la fabricación o ensayos a escala real.
• Exigencias Normativas o del Cliente: En ciertos proyectos de alta responsabilidad, como infraestructura crítica o edificaciones especiales en Bogotá, las normativas o las especificaciones del cliente pueden requerir explícitamente la realización de un AEF detallado.

La siguiente comparativa resume las diferencias clave entre un enfoque convencional y el AEF para el análisis de vigas personalizadas:

Comparación entre Enfoques de Análisis Estructural

Modelado de Condiciones de Borde y Cargas Aplicadas en AEF

La fidelidad de un modelo de AEF depende críticamente de cuán bien representen la realidad las condiciones de borde (apoyos) y las cargas aplicadas. Para vigas personalizadas a medida, esta etapa requiere una atención especial debido a la naturaleza única de cada proyecto.

Modelado de Condiciones de Borde (Apoyos):

Los apoyos idealizados en los análisis convencionales (articulado, empotrado, deslizante) son a menudo simplificaciones excesivas. En AEF, es posible y necesario un modelado más realista:

• Restricciones de Desplazamiento: En lugar de restringir completamente un nodo (empotramiento ideal) o liberarlo (articulación ideal), se pueden aplicar restricciones específicas a ciertos grados de libertad (traslaciones en X, Y, Z; rotaciones alrededor de X, Y, Z) en los nodos o superficies que representan el área de contacto del apoyo.
• Rigidez Finita del Apoyo: Los apoyos reales nunca son infinitamente rígidos ni perfectamente articulados. Se pueden modelar utilizando elementos tipo resorte (springs) con rigideces traslacionales y rotacionales específicas, que representen la flexibilidad de la estructura de soporte (columnas, muros, otros elementos conectados). Esta rigidez puede estimarse mediante cálculos o provenir del diseño de la estructura adyacente.
• Contacto Superficial: Para apoyos que involucran contacto sobre un área (ej. una viga apoyada sobre un cabezal de neopreno o directamente sobre concreto), se pueden utilizar elementos de contacto. Esto permite simular la distribución de presiones en la interfaz, la posible separación (uplift) y la fricción.

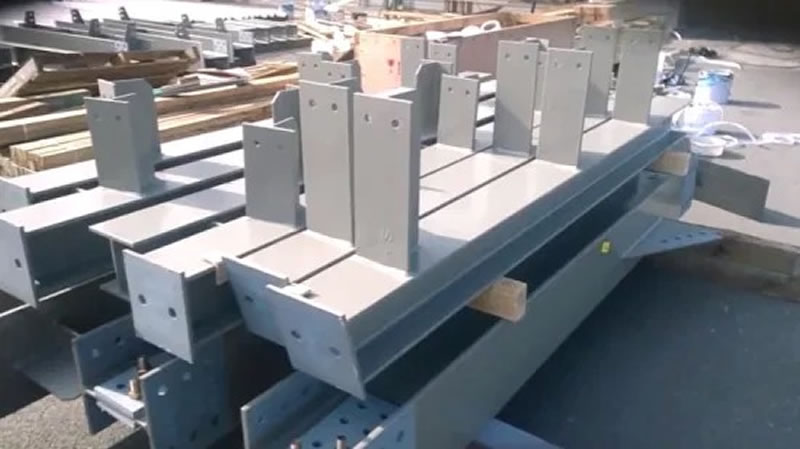

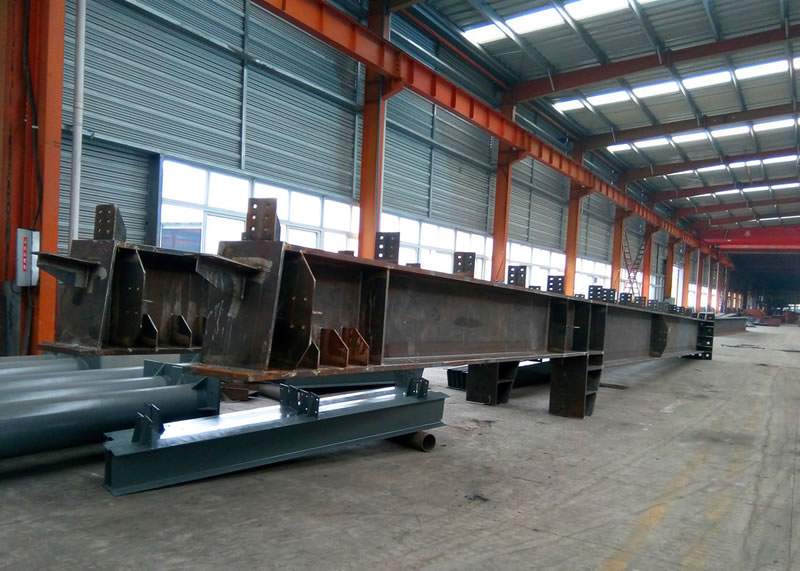

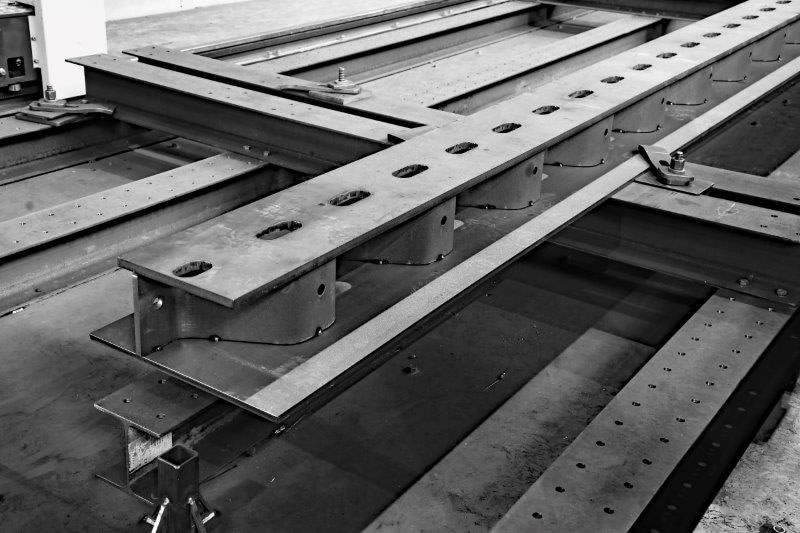

• Modelado de Conexiones: Si la viga personalizada se conecta a otros elementos mediante pernos o soldaduras, estas conexiones deben modelarse adecuadamente. Los pernos pueden representarse mediante elementos de viga (beam) o sólidos, considerando su precarga si es relevante. Las soldaduras pueden modelarse asegurando la continuidad de la malla entre las partes conectadas o utilizando técnicas específicas para simular el cordón de soldadura.
• Simetría y Antimetría: Cuando la geometría y la carga lo permiten, el uso de condiciones de borde de simetría o antimetría puede reducir significativamente el tamaño del modelo computacional sin pérdida de precisión, agilizando el proceso de análisis.

La correcta definición de las condiciones de borde es vital, ya que influyen directamente en la distribución de esfuerzos internos, las deformaciones y la estabilidad de la viga. Un error en esta etapa puede invalidar por completo los resultados del AEF.

Modelado de Cargas Aplicadas:

Al igual que con los apoyos, las cargas deben aplicarse al modelo AEF de la forma más representativa posible de la situación real:

• Cargas Concentradas: Aplicarlas directamente a un único nodo puede generar concentraciones de esfuerzo irreales (singularidades). Es preferible distribuirlas sobre un área pequeña o un conjunto de nodos que representen la superficie real de aplicación de la carga (ej. el área de contacto de una viga secundaria que apoya sobre la viga principal).
• Cargas Distribuidas: El AEF permite aplicar presiones sobre superficies (elementos shell o solid) o cargas lineales sobre bordes (elementos beam o shell). Se pueden definir cargas uniformes, variables linealmente, o con distribuciones complejas basadas en funciones matemáticas o datos tabulados (ej. presión de viento según la altura, empuje de tierras).
• Cargas Térmicas: Se pueden aplicar campos de temperatura uniformes, gradientes a través de la sección o a lo largo de la viga. El software calcula las deformaciones y esfuerzos inducidos por la expansión o contracción térmica restringida. Esto es relevante en estructuras expuestas a cambios de temperatura significativos o en análisis de resistencia al fuego.
• Cargas Sísmicas: Pueden simularse de diversas maneras:
  • Análisis Estático Equivalente: Aplicando fuerzas laterales estáticas calculadas según la normativa (ej. NSR-10 en Colombia), distribuidas usualmente según la altura o la masa.
  • Análisis Espectral: Utilizando un espectro de respuesta de diseño (como el especificado para Bogotá) para determinar la respuesta máxima probable de la estructura combinando las contribuciones de sus modos de vibración.
  • Análisis Tiempo-Historia: Aplicando acelerogramas (registros sísmicos reales o sintéticos) en la base del modelo y resolviendo las ecuaciones de movimiento en el dominio del tiempo. Este es el método más sofisticado y computacionalmente intensivo, pero proporciona la información más detallada sobre la respuesta dinámica no lineal.
• Cargas de Viento: Similarmente, pueden aplicarse como presiones estáticas equivalentes basadas en la normativa, o mediante análisis más avanzados que consideren la interacción fluido-estructura o los efectos dinámicos del viento (ráfagas, torbellinos de von Kármán).
• Cargas de Impacto o Explosión: Se modelan como cargas dependientes del tiempo, usualmente con una magnitud alta y una duración muy corta. Requieren un análisis dinámico transitorio.
• Precargas y Tensiones Residuales: En vigas armadas, las tensiones residuales debidas a la soldadura o el conformado en frío pueden ser significativas y afectar la capacidad de pandeo. Si es relevante, estas tensiones pueden introducirse en el modelo AEF como un estado inicial. La precarga en pernos también puede ser modelada.

La clave es comprender el origen físico de cada carga y cómo se transfiere a la viga personalizada dentro del contexto global del proyecto especial. La colaboración con otras disciplinas (geotecnia, ingeniería mecánica, arquitectura) es a menudo necesaria para definir correctamente estas acciones.

Un aspecto fundamental en el modelado de cargas y apoyos es la validación del modelo. Antes de proceder a análisis complejos, se suelen realizar comprobaciones sencillas: verificar que las reacciones en los apoyos equilibran las cargas aplicadas, comparar deformaciones o esfuerzos en secciones simples con cálculos manuales basados en teoría de vigas, etc. Esto ayuda a detectar errores básicos en la configuración del modelo.

Profundización en el Modelado: Representación Fiel de la Realidad

Lograr que el modelo AEF represente fielmente la realidad es un proceso iterativo y que requiere experiencia. No basta con definir apoyos y cargas; la discretización del dominio (la malla de elementos finitos) y la elección del tipo de elemento adecuado son igualmente importantes. Para vigas metálicas personalizadas, que a menudo combinan partes esbeltas (alma, alas) con elementos más robustos (rigidizadores, conexiones), la estrategia de mallado es vital.

• Tipo de Elementos:
  • Elementos Sólidos (Solid): Utilizados para modelar componentes tridimensionales donde la variación de esfuerzos a través del espesor es importante (ej. zonas de conexión muy gruesas, apoyos concentrados, análisis de contacto detallado). Son computacionalmente costosos.
  • Elementos Laminares (Shell): Muy eficientes para modelar estructuras delgadas como las almas y alas de las vigas de acero, donde una dimensión (el espesor) es mucho menor que las otras dos. Capturan adecuadamente los esfuerzos de membrana y flexión. Son la elección habitual para la mayor parte de la viga.
  • Elementos Viga (Beam): Adecuados para modelar componentes que funcionan primordialmente como vigas unidimensionales (ej. rigidizadores longitudinales o transversales simplificados, pernos). Son muy eficientes pero simplifican la distribución de esfuerzos en la sección transversal.
  • Elementos Resorte (Spring) y Masa (Mass): Usados para modelar apoyos elásticos, conexiones semirrígidas, o añadir masas concentradas en análisis dinámicos.
  • Elementos de Contacto (Contact): Necesarios para simular la interacción entre superficies que pueden tocarse, separarse o deslizar una sobre otra (ej. apoyo sobre otro material, conexión atornillada con posible deslizamiento).
• Calidad y Densidad de la Malla: La malla debe ser suficientemente refinada en áreas de interés (altos gradientes de esfuerzo, zonas de concentración, posibles puntos de pandeo) para capturar el comportamiento con precisión. Sin embargo, una malla excesivamente densa en todo el modelo incrementa innecesariamente el costo computacional. Se utilizan técnicas de refinamiento adaptativo o mallado gradual, con elementos más pequeños en zonas críticas y más grandes en zonas de menor interés. La calidad de los elementos (relación de aspecto, ángulos internos) también es importante para evitar errores numéricos.

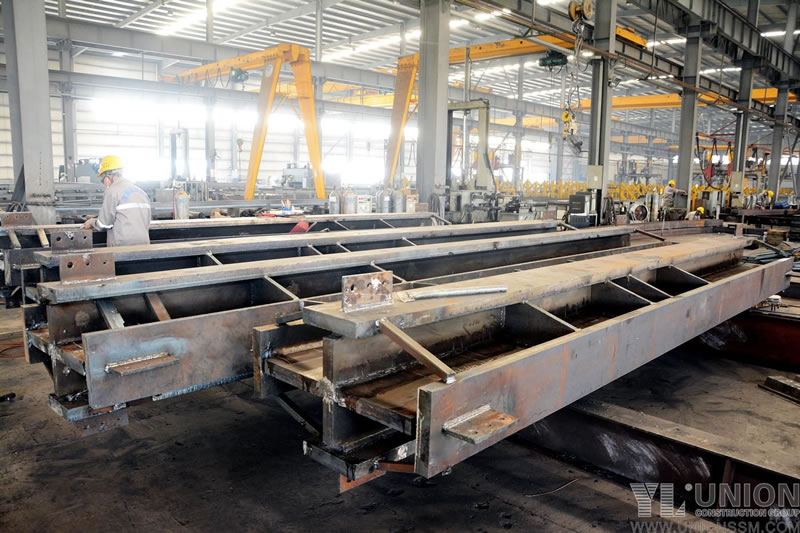

• Representación de Soldaduras: En vigas armadas, las soldaduras son cruciales. Pueden modelarse de varias formas:
  • Continuidad Nodal: Simplemente asegurando que los nodos de las mallas de las partes conectadas coincidan en la línea de soldadura. Es la aproximación más común y simple.
  • Elementos Rígidos o Resortes: Conectando nodos correspondientes a través de la soldadura con elementos que simulan su rigidez.
  • Modelado Explícito del Cordón: Utilizando elementos sólidos o laminares para representar la geometría real del cordón de soldadura. Esto es necesario solo si se requiere un análisis muy detallado de los esfuerzos en la propia soldadura o su zona afectada térmicamente.
• Imperfecciones Geométricas: Las vigas reales nunca son perfectamente rectas o planas. Pequeñas imperfecciones iniciales pueden tener un efecto significativo en la carga de pandeo, especialmente en elementos esbeltos. En análisis de pandeo no lineal, es común introducir imperfecciones geométricas en el modelo AEF, usualmente escalando la forma del primer modo de pandeo obtenido de un análisis lineal de autovalores, o basándose en tolerancias de fabricación especificadas en normativas como las del AISC (American Institute of Steel Construction) o equivalentes adaptadas al contexto colombiano.

La adecuada combinación de tipos de elementos, una malla bien diseñada y la consideración de detalles como soldaduras e imperfecciones son pasos esenciales para que el modelo AEF pase de ser una simple representación geométrica a una simulación predictiva del comportamiento físico real de la viga personalizada.

Inclusión de No Linealidades en el Análisis AEF

Una de las mayores ventajas del AEF sobre los métodos convencionales es su capacidad para incorporar diversos tipos de comportamiento no lineal. Esto es particularmente relevante para vigas personalizadas sometidas a cargas elevadas o condiciones extremas, donde las hipótesis lineales elásticas dejan de ser válidas.

No Linealidad del Material:

Se refiere al comportamiento del material más allá de su límite elástico. Para el acero estructural utilizado en Colombia, esto implica modelar la transición del rango elástico al plástico.

• Modelos de Material: Se utilizan modelos constitutivos que describen la relación esfuerzo-deformación del acero, incluyendo la cedencia (fluencia), el endurecimiento por deformación (strain hardening) y, en algunos casos, el agotamiento dúctil. Los modelos más comunes incluyen:
  • Elástico-Perfectamente Plástico: El material se comporta elásticamente hasta alcanzar el esfuerzo de cedencia, y luego fluye plásticamente a esfuerzo constante. Es el modelo más simple.
  • Elástico-Linealmente Endureciente (Bilineal): Tras la cedencia, el esfuerzo sigue aumentando con la deformación, pero con una pendiente menor (módulo de endurecimiento).
  • Modelos Multilineales o Curvos: Representan de forma más precisa la curva esfuerzo-deformación real del acero obtenida de ensayos de tracción, incluyendo la zona de endurecimiento y potencialmente el ablandamiento (softening) post-pico.
• Criterios de Cedencia: Se emplean criterios como el de von Mises o Tresca para definir cuándo el material alcanza el estado plástico bajo un estado multiaxial de esfuerzos.
• Reglas de Flujo y Endurecimiento: Definen cómo evolucionan las deformaciones plásticas y cómo cambia (se expande) la superficie de cedencia a medida que el material se plastifica (endurecimiento isotrópico o cinemático).
• Aplicaciones: El análisis de material no lineal es esencial para:
  • Determinar la capacidad última real de la viga (resistencia plástica).
  • Evaluar la formación de rótulas plásticas y mecanismos de colapso.
  • Analizar la redistribución de esfuerzos después de la cedencia local.
  • Estimar la ductilidad y capacidad de deformación inelástica, crucial para el diseño sismorresistente en zonas como Bogotá.
  • Evaluar el efecto de tensiones residuales, que pueden provocar cedencia prematura en algunas zonas.

No Linealidad Geométrica:

Ocurre cuando las deformaciones de la estructura son lo suficientemente grandes como para cambiar significativamente su geometría, lo que a su vez afecta la forma en que se equilibran las cargas. Incluye varios efectos:

• Grandes Desplazamientos y Rotaciones: La matriz de rigidez de la estructura ya no es constante, sino que depende de la configuración deformada. Las ecuaciones de equilibrio deben formularse respecto a la geometría deformada.
• Efecto P-Delta (P-Δ): Es el efecto secundario de las cargas axiales (P) actuando sobre las deformaciones transversales (Δ). En vigas sometidas a compresión axial significativa, este efecto puede amplificar las flexiones y reducir la rigidez lateral, pudiendo llevar al pandeo.
• Efecto P-delta (P-δ): Similar al anterior, pero se refiere a los efectos de las cargas axiales en los elementos individuales actuando sobre sus deformaciones locales (curvatura δ).
• Pre-pandeo (Stress Stiffening): La presencia de esfuerzos de tracción puede aumentar la rigidez lateral de la viga, mientras que los esfuerzos de compresión la reducen. Este efecto es capturado automáticamente en un análisis geométricamente no lineal.
• Aplicaciones: El análisis geométricamente no lineal es necesario para:
  • Análisis preciso de pandeo (pandeo no lineal o post-pandeo). Permite seguir la trayectoria de carga-deformación más allá de la carga crítica lineal.
  • Vigas muy esbeltas o flexibles donde se esperan grandes deformaciones bajo cargas de servicio o últimas.
  • Estructuras donde la estabilidad global o local es una preocupación primordial.
  • Análisis de colapso progresivo.
  • Modelado de elementos tipo cable o membrana que derivan su rigidez de la tensión geométrica.

No Linealidad por Contacto:

Surge cuando dos o más superficies del modelo pueden entrar en contacto, separarse o deslizar una respecto a la otra. Las condiciones de borde cambian durante el análisis.

• Detección de Contacto: El software debe detectar cuándo nodos o puntos de integración de una superficie ("esclava") penetran en otra superficie ("maestra").
• Restricciones de Contacto: Una vez detectado el contacto, se aplican restricciones para prevenir la interpenetración. Se calcula la presión de contacto.
• Fricción: Se pueden definir modelos de fricción (ej. Coulomb) para simular la resistencia al deslizamiento tangencial entre las superficies en contacto.
• Tipos de Contacto:
  • Rígido: No se permite penetración.
  • Flexible: Se permite una pequeña penetración elástica, simulando la deformabilidad local de las superficies.
  • Con Separación (No-Tensión): Las superficies pueden transmitir compresión pero no tensión (ej. apoyo simple).
  • Adherido (Bonded/Tied): Las superficies permanecen unidas una vez que entran en contacto.
• Aplicaciones: El análisis de contacto es fundamental para:
  • Modelado realista de apoyos, especialmente si hay posibilidad de levantamiento (uplift) o deslizamiento.

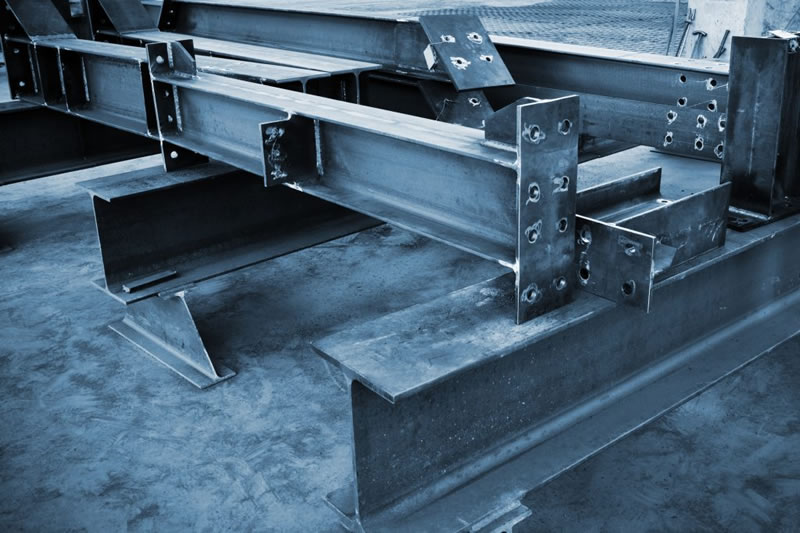

  • Análisis detallado de conexiones atornilladas (contacto entre placas, entre placa y cabeza/tuerca del perno).
  • Simulación de interacción entre la viga y otros componentes (ej. losas apoyadas, maquinaria).
  • Análisis de impacto donde ocurre contacto dinámico.
  • Modelado de cierre de holguras o gaps.

La consideración conjunta de estas no linealidades (material, geométrica y contacto) permite realizar simulaciones AEF muy realistas del comportamiento de vigas personalizadas bajo condiciones complejas. Sin embargo, estos análisis son computacionalmente intensivos y requieren una cuidadosa definición de parámetros, modelos constitutivos y algoritmos de solución numérica (ej. métodos incrementales iterativos como Newton-Raphson).

Tipos de No Linealidades y su Relevancia en Vigas Personalizadas

La siguiente información resume los tipos de no linealidades y su importancia específica en el contexto de vigas metálicas de acero fabricadas a medida.

La capacidad de incluir estas no linealidades de manera aislada o combinada es lo que otorga al AEF su poder predictivo para las vigas personalizadas a medida, permitiendo optimizar su diseño para seguridad y eficiencia en proyectos especiales, incluyendo aquellos con los desafíos particulares encontrados en Bogotá y otras regiones de Colombia.

Interpretación de Resultados del AEF para Decisiones de Diseño

Obtener resultados de un análisis AEF es solo una parte del proceso. La interpretación correcta de estos resultados es fundamental para tomar decisiones informadas sobre el diseño de la viga personalizada. Los resultados del AEF suelen ser voluminosos (datos de esfuerzos, deformaciones, reacciones, etc., en miles o millones de nodos y elementos), por lo que es necesario saber qué buscar y cómo evaluar la información.

Visualización y Extracción de Datos Clave:

El software de AEF ofrece herramientas potentes de post-procesado para visualizar los resultados de forma gráfica y extraer datos numéricos específicos:

• Mapas de Contorno (Contour Plots): Muestran la distribución de una variable (ej. esfuerzo de von Mises, desplazamiento vertical, deformación plástica equivalente) sobre la superficie o el volumen del modelo mediante colores o escalas de grises. Son esenciales para identificar rápidamente zonas críticas.
• Gráficos Vectoriales: Representan cantidades vectoriales como los esfuerzos principales o el flujo de calor mediante flechas orientadas y escaladas.
• Deformadas: Visualización de la geometría deformada de la viga, a menudo con un factor de escala para magnificar las deformaciones y entender mejor el modo de deformación. Las animaciones de la deformada bajo cargas crecientes o dinámicas son muy útiles.
• Gráficos X-Y: Permiten graficar la variación de una cantidad a lo largo de una línea o trayectoria definida en el modelo (ej. esfuerzo de flexión a lo largo del ala superior), o la evolución de una variable en el tiempo (ej. desplazamiento de un nodo en un análisis dinámico), o curvas carga-desplazamiento.
• Consultas Numéricas (Probes): Permiten obtener el valor exacto de una variable en nodos o elementos específicos.
• Listados y Reportes: Generación de tablas con resultados seleccionados (ej. reacciones en apoyos, máximos esfuerzos, energías de deformación).

Evaluación de Concentraciones de Esfuerzos:

El AEF es particularmente útil para identificar concentraciones de esfuerzos que ocurren cerca de discontinuidades geométricas (agujeros, cambios de sección, esquinas reentrantes) o puntos de aplicación de cargas concentradas. Sin embargo, la interpretación requiere cuidado:

• Naturaleza de la Singularidad: En un modelo elástico lineal con esquinas perfectamente agudas o cargas puntuales, el AEF puede predecir esfuerzos teóricamente infinitos (singularidades). Estos valores no son físicamente realistas y dependen de la finura de la malla.
• Evaluación Lejos de la Singularidad: Los esfuerzos deben evaluarse a una pequeña distancia de la singularidad teórica, o promediarse sobre un área pequeña.
• Consideración de la Plasticidad: En materiales dúctiles como el acero, pequeñas zonas de cedencia local pueden desarrollarse alrededor de las concentraciones de esfuerzo, permitiendo una redistribución y aliviando el pico de esfuerzo elástico. Un análisis no lineal de material captura este efecto. Si solo se realiza un análisis elástico, los picos de esfuerzo deben compararse con límites apropiados que consideren esta capacidad de redistribución (a menudo basados en criterios normativos o experiencia).
• Fatiga: Las concentraciones de esfuerzo son críticas para el análisis de fatiga, ya que pueden ser puntos de inicio de fisuras bajo cargas cíclicas.

Identificación y Evaluación de Modos de Pandeo:

El AEF ofrece herramientas específicas para el análisis de estabilidad:

• Análisis Lineal de Pandeo (Autovalores - Buckling Analysis): Calcula las cargas críticas teóricas (autovalores) y las formas modales asociadas (autovectores) bajo las cuales la estructura lineal elástica perdería estabilidad.
  • Interpretación de Modos: La forma de cada modo indica el tipo de pandeo (local del alma, local del ala, distorsionante, lateral-torsional, global). Visualizar estas formas es crucial para entender el comportamiento de la viga.
  • Carga Crítica: El primer autovalor (el más bajo) indica la carga teórica de pandeo elástico. Sin embargo, este valor suele ser superior a la capacidad real debido a los efectos de las imperfecciones y la no linealidad del material.
  • Sensibilidad a Imperfecciones: Los modos obtenidos se utilizan a menudo para definir la forma de las imperfecciones geométricas iniciales a introducir en un análisis no lineal.
• Análisis No Lineal de Pandeo (Riks, Newton-Raphson): Simula el comportamiento carga-deformación de la viga incluyendo no linealidades geométricas y/o de material.
  • Carga Límite: Permite determinar la carga máxima real que la viga puede soportar antes de volverse inestable o alcanzar un mecanismo plástico.
  • Trayectoria Post-Pandeo: Puede evaluar si el comportamiento post-pandeo es estable (la viga mantiene cierta capacidad de carga después de pandear) o inestable (pérdida súbita de capacidad).
  • Interacción Modal: Captura la interacción compleja entre diferentes modos de pandeo (ej. local y global) que puede ocurrir en vigas personalizadas.

La interpretación de los resultados de pandeo debe hacerse en conjunto con los requisitos normativos (ej. métodos de diseño directo basados en AEF como el Direct Analysis Method del AISC, adaptados o referenciados por normativas colombianas) y considerando factores como las tolerancias de fabricación y las tensiones residuales.

Toma de Decisiones de Diseño Basada en Resultados AEF:

Los resultados interpretados del AEF guían las modificaciones del diseño:

• Refuerzo de Zonas Críticas: Si se detectan esfuerzos excesivos o cedencia prematura, se pueden añadir rigidizadores, aumentar espesores localmente, o modificar la geometría para suavizar las transiciones.
• Optimización de Material: Si los esfuerzos son bajos en grandes áreas de la viga, se puede considerar reducir espesores o aligerar la sección en esas zonas para ahorrar material y peso, siempre verificando que no se comprometa la estabilidad ni otros requisitos.
• Mejora de la Estabilidad: Si el pandeo es el modo de falla crítico, se pueden añadir o reubicar rigidizadores transversales o longitudinales, modificar las proporciones de la sección (relación ancho/espesor de alas y alma), o mejorar las condiciones de arriostramiento lateral.
• Ajuste de Conexiones: Si el análisis muestra problemas en las conexiones (esfuerzos elevados en pernos o soldaduras, deslizamiento excesivo), se debe rediseñar la conexión.
• Control de Deformaciones: Si las deflexiones calculadas exceden los límites permitidos por el proyecto o la normativa, se debe aumentar la rigidez de la viga (aumentando el peralte, el ancho de las alas, o utilizando un acero de mayor módulo elástico, aunque esto último es menos común).

Este proceso de análisis-interpretación-modificación es a menudo iterativo hasta alcanzar un diseño que cumpla todos los requisitos de seguridad, funcionalidad y economía para el proyecto especial.

Simulación de Comportamiento Bajo Cargas Excepcionales (Sismo, Viento Extremo, Impacto)

Para proyectos especiales, particularmente en ubicaciones como Bogotá, sujeta a riesgo sísmico, o en estructuras expuestas a condiciones ambientales severas o riesgos accidentales, la capacidad del AEF para simular cargas excepcionales es invaluable.

Análisis Sísmico Avanzado:

Más allá del análisis estático equivalente o espectral, el AEF permite realizar análisis tiempo-historia no lineales:

• Selección de Acelerogramas: Se eligen registros sísmicos (reales o sintéticos) compatibles con el espectro de diseño del sitio (ej. el microzonificación sísmica de Bogotá) y las características esperadas del sismo (magnitud, distancia, tipo de suelo).
• Modelado No Lineal: Se incorporan modelos de material no lineal (plasticidad del acero) y, si es relevante, no linealidad geométrica. Esto permite simular la incursión inelástica (daño) y la disipación de energía durante el sismo.
• Resultados Clave: Se obtienen historias de respuesta en el tiempo (desplazamientos, velocidades, aceleraciones, esfuerzos, deformaciones plásticas) en puntos clave de la viga y la estructura. Se evalúan demandas de ductilidad, derivas máximas, y la estabilidad bajo las cargas cíclicas.
• Aplicación en Diseño Sismorresistente: Permite verificar que la viga personalizada y sus conexiones puedan desarrollar el comportamiento dúctil esperado en el sistema de resistencia sísmica, evitando fallas frágiles y contribuyendo a la seguridad global de la edificación o estructura en Colombia.

Simulación de Viento Extremo:

Para estructuras altas, flexibles, o con formas aerodinámicamente complejas, el AEF puede ir más allá de las presiones estáticas equivalentes:

• Análisis Dinámico: Se pueden simular los efectos de las ráfagas de viento y la respuesta dinámica de la estructura, incluyendo posibles fenómenos de resonancia o inestabilidades aeroelásticas (galope, flameo).
• Interacción Fluido-Estructura (FSI): En casos muy complejos, se puede acoplar el modelo estructural AEF con un modelo de Dinámica de Fluidos Computacional (CFD) que simule el flujo de aire alrededor de la viga y calcule las presiones de viento resultantes de manera más precisa. Esto es computacionalmente muy exigente.
• Fatiga por Viento: Evaluar los efectos de las fluctuaciones de carga inducidas por el viento a lo largo de la vida útil de la estructura.

Análisis de Impacto y Explosión:

Para estructuras que deban resistir cargas impulsivas de corta duración:

• Análisis Dinámico Transitorio Explícito: Se utilizan algoritmos de integración temporal explícitos, adecuados para eventos muy rápidos con propagación de ondas de esfuerzo.
• Modelos de Material a Alta Tasa de Deformación: Las propiedades del acero pueden cambiar bajo tasas de deformación muy altas, lo cual puede incluirse en el modelo de material.
• Modelado de Falla y Fragmentación: En casos extremos, se pueden utilizar modelos de daño y fractura para simular la falla del material bajo impacto.
• Aplicaciones: Diseño de barreras de protección, componentes resistentes a explosiones, evaluación de colisiones de vehículos o equipos.

Consideraciones para Cargas Excepcionales en AEF

A continuación, se presenta un resumen de aspectos clave al modelar cargas excepcionales con AEF para vigas personalizadas.

La capacidad de simular estos escenarios extremos mediante AEF permite diseñar vigas personalizadas que ofrezcan un nivel de seguridad y resiliencia adecuado a los riesgos específicos del proyecto y su ubicación en Colombia.

Calibración y Validación de los Modelos AEF

A pesar de la sofisticación del AEF, un modelo computacional es siempre una aproximación de la realidad. Por ello, la calibración y validación del modelo son pasos importantes para asegurar la fiabilidad de los resultados, especialmente cuando se trata de vigas personalizadas con comportamientos complejos o cuando se utilizan modelos avanzados con no linealidades.

¿Qué significa Calibrar y Validar un Modelo AEF?

• Calibración: Es el proceso de ajustar parámetros inciertos del modelo (ej. propiedades del material, rigidez de apoyos, coeficientes de fricción) para que los resultados del modelo concuerden lo mejor posible con datos conocidos, que pueden provenir de ensayos experimentales, de otros modelos más simples pero fiables, o de mediciones en estructuras existentes.
• Validación: Es el proceso de comprobar si el modelo calibrado es capaz de predecir con una exactitud aceptable el comportamiento del sistema real bajo condiciones diferentes a las utilizadas para la calibración. Se compara la predicción del modelo con un conjunto independiente de datos experimentales o resultados conocidos.

Para las vigas personalizadas a medida, donde cada diseño puede ser único, la validación completa mediante ensayos a escala real puede ser costosa o inviable. Sin embargo, se emplean diversas estrategias para aumentar la confianza en el modelo AEF.

Métodos de Calibración y Validación:

• Comparación con Cálculos Analíticos Simplificados: Para casos de carga o geometrías que admiten una solución analítica aproximada (ej. viga simplemente apoyada con carga uniforme, pandeo elástico de una placa simple), se compara el resultado del AEF con el cálculo manual. Esto sirve como una verificación básica ("sanity check") para detectar errores groseros en el modelo o en la interpretación de resultados.
• Estudios de Convergencia de Malla: Se realizan análisis con mallas progresivamente más finas para verificar que los resultados de interés (ej. esfuerzo máximo, deflexión) convergen hacia un valor estable. Esto asegura que la discretización no introduce errores significativos.
• Comparación con Resultados Experimentales (si disponibles):
  • Ensayos de Laboratorio: Si se realizan ensayos sobre prototipos o componentes de la viga (ej. ensayos de tracción del material, ensayos de pandeo de paneles, ensayos de conexiones, ensayos de carga sobre la viga completa), los resultados experimentales (curvas carga-desplazamiento, modos de falla, deformaciones medidas) son la mejor fuente para calibrar y validar el modelo AEF. Se ajustan parámetros del modelo (propiedades del material no lineal, condiciones de borde, imperfecciones) hasta reproducir el comportamiento observado.
  • Datos de Literatura o Proyectos Anteriores: Se pueden utilizar resultados de investigaciones publicadas o de proyectos similares anteriores que involucren geometrías o condiciones de carga parecidas.
  • Monitoreo de Estructuras Construidas: En algunos casos, se instrumentan vigas ya instaladas para medir su respuesta real bajo cargas de servicio, lo que puede servir para validar o refinar modelos AEF a largo plazo.
• Benchmarking con Otros Software AEF: Resolver el mismo problema o uno similar con diferentes paquetes de software AEF puede ayudar a identificar posibles errores o dependencias del código específico utilizado.
• Revisión por Pares (Peer Review): Someter el modelo AEF y sus resultados a la revisión por parte de otros ingenieros expertos independientes proporciona una validación cualitativa y ayuda a identificar posibles omisiones o interpretaciones erróneas.
• Análisis de Sensibilidad: Se varía sistemáticamente cada parámetro incierto del modelo dentro de un rango plausible (ej. variación del límite elástico del acero, rigidez de los apoyos) para evaluar cuánto afecta a los resultados finales. Esto ayuda a identificar qué parámetros son más críticos y requieren una definición más precisa, y proporciona una idea de la robustez de las conclusiones del análisis.

Proceso de Validación en la Práctica:

El proceso de validación no es un paso único, sino que a menudo se integra a lo largo del desarrollo del modelo:

1. Verificación Inicial: Comprobaciones básicas (equilibrio de fuerzas, comparación con teoría simple).
2. Convergencia de Malla: Asegurar que la malla es adecuada.
3. Calibración (si aplica): Ajuste de parámetros usando datos disponibles (ej. propiedades del material de certificados de calidad o ensayos).
4. Validación Cruzada: Comparación con métodos alternativos (otros cálculos, software) o casos de referencia.
5. Análisis de Sensibilidad: Evaluar el impacto de incertidumbres.
6. Documentación: Registrar claramente las hipótesis, parámetros, métodos de validación y limitaciones del modelo.

Importancia de la Validación en el Contexto Colombiano:

Dada la responsabilidad asociada al diseño de estructuras, especialmente en zonas sísmicas como Bogotá, la validación de los modelos AEF utilizados para vigas personalizadas es un aspecto de buenas prácticas de ingeniería. Asegura que las decisiones de diseño basadas en simulaciones complejas tengan un fundamento sólido y contribuye a la confianza de los clientes, revisores estructurales y autoridades competentes en Colombia.

Estrategias Comunes para la Validación de Modelos AEF de Vigas

La siguiente información detalla algunas estrategias frecuentemente empleadas para incrementar la confianza en los resultados de los modelos AEF aplicados a vigas metálicas personalizadas.

Experiencia en Análisis de Fatiga Mediante AEF

Las vigas metálicas en ciertas aplicaciones (puentes, estructuras soporte de maquinaria vibrante, grúas, elementos expuestos a cargas de viento fluctuantes) pueden estar sometidas a un gran número de ciclos de carga durante su vida útil. Estas cargas cíclicas, incluso si tienen magnitudes inferiores al límite elástico del material, pueden provocar el inicio y la propagación de fisuras, llevando eventualmente a la falla por fatiga. El AEF es una herramienta poderosa para evaluar la susceptibilidad a la fatiga de vigas personalizadas.

Enfoques para el Análisis de Fatiga con AEF:

Existen varios métodos para abordar el análisis de fatiga utilizando resultados de AEF, dependiendo de la complejidad requerida y la información disponible:

• Método Basado en Esfuerzo Nominal (Nominal Stress Approach):
  • Se calculan los rangos de esfuerzo nominal (ignorando concentraciones locales) en la sección de interés mediante un AEF (generalmente elástico lineal).
  • Estos rangos de esfuerzo nominal se comparan con curvas S-N (Esfuerzo vs. Número de ciclos hasta la falla) apropiadas para la categoría de detalle constructivo (según normativas como AISC, Eurocódigo 3, IIW). Las categorías clasifican diferentes tipos de soldaduras, aberturas, etc., según su severidad a fatiga.
  • Es el método más tradicional y simple, adecuado para detalles estandarizados. Puede ser conservador si no se elige la categoría de detalle adecuada.
• Método Basado en Esfuerzo en Punto Caliente (Hot Spot Stress Approach):
  • Se utiliza un AEF con una malla relativamente fina (elementos laminares o sólidos) para determinar los esfuerzos en la superficie, cerca de la discontinuidad (ej. el pie de una soldadura), pero extrapolando desde puntos ligeramente alejados para eliminar la singularidad no realista.
  • El rango de esfuerzo "hot spot" obtenido se compara con curvas S-N específicas para este método (curvas HSS), que son menos dependientes del detalle geométrico exacto que las curvas de esfuerzo nominal.
  • Es más preciso que el método nominal para detalles soldados complejos o no categorizados. Requiere un modelado AEF más cuidadoso.
• Método Basado en Esfuerzo Efectivo Nocional (Effective Notch Stress Approach):
  • Se modela explícitamente la geometría de la raíz o el pie de la soldadura con un radio de curvatura ficticio (ej. 1 mm para acero).
  • Se realiza un AEF elástico lineal con una malla muy fina alrededor de esta entalla nocional para calcular el rango de esfuerzo máximo elástico.
  • Este rango de esfuerzo se compara con una única curva S-N de referencia, usualmente la correspondiente a una probeta pulida o una soldadura de muy alta calidad (ej. FAT 225 en Eurocódigo).
  • Es un método potente para geometrías muy complejas, pero requiere un modelado AEF muy detallado y preciso de la zona de la entalla.
• Métodos Basados en Mecánica de la Fractura (Fracture Mechanics Approach):
  • Se asume la existencia de una fisura inicial (real o hipotética) en la zona crítica.
  • Se utiliza el AEF para calcular parámetros de la mecánica de la fractura, como el factor de intensidad de esfuerzos (K) o la integral J, en la punta de la fisura bajo carga cíclica.
  • Se aplican leyes de propagación de fisuras (ej. ley de Paris) para predecir cuántos ciclos tardará la fisura en crecer hasta un tamaño crítico que provoque la fractura.
  • Es el método más complejo y requiere conocimiento de las propiedades de tenacidad a la fractura del material y del tamaño y forma de los defectos iniciales. Se usa en aplicaciones críticas o para evaluar la vida remanente de componentes con fisuras detectadas.

Implementación del Análisis de Fatiga con AEF:

• Definición del Espectro de Carga: Es crucial definir de forma realista los ciclos de carga que experimentará la viga a lo largo de su vida (magnitudes mínimas y máximas, número de ciclos para cada rango de carga). Esto puede requerir análisis estadísticos de datos de operación o simulaciones dinámicas.
• Modelado AEF: Se realiza un AEF (usualmente elástico lineal, salvo para enfoques muy avanzados) bajo las cargas máxima y mínima de cada ciclo relevante para obtener los rangos de esfuerzo. La calidad de la malla en las zonas críticas es primordial.
• Post-procesado: Se extraen los rangos de esfuerzo (nominal, hot spot, o en la entalla) en las localizaciones potencialmente críticas (soldaduras, aberturas, cambios de sección).
• Cálculo de Daño Acumulado: Si existen múltiples rangos de carga variables, se utiliza una regla de acumulación de daño (ej. la regla lineal de Palmgren-Miner) para combinar el efecto de los diferentes ciclos y estimar la vida total a fatiga.
• Verificación: Se compara la vida calculada con la vida de diseño requerida, asegurando un margen de seguridad adecuado.

La experiencia en seleccionar el método de análisis de fatiga apropiado, en realizar el modelado AEF con la precisión requerida en las zonas críticas, y en interpretar correctamente los resultados según las normativas aplicables, es vital para garantizar la durabilidad de vigas personalizadas sometidas a cargas cíclicas en proyectos colombianos.

Factores Clave en el Análisis de Fatiga de Vigas Utilizando AEF

Este resumen destaca los elementos esenciales a considerar al emplear AEF para evaluar la resistencia a la fatiga de vigas metálicas personalizadas.

Optimización de la Malla (Mesh) del Modelo AEF

La creación de la malla de elementos finitos es uno de los pasos más críticos en el Análisis Estructural Avanzado. Una malla inadecuada puede llevar a resultados imprecisos o incluso erróneos, mientras que una malla excesivamente refinada puede resultar en tiempos de cálculo prohibitivos, especialmente para los modelos complejos y no lineales que a menudo requieren las vigas personalizadas.

La optimización de la malla busca encontrar el mejor equilibrio entre la precisión de los resultados y el costo computacional (tiempo de CPU y memoria RAM requerida). Este equilibrio depende del objetivo del análisis y de las características específicas del problema.

Factores que Influyen en la Estrategia de Mallado:

• Objetivo del Análisis: ¿Se busca una estimación global de deformaciones y esfuerzos (malla más gruesa)? ¿O un análisis detallado de concentraciones de esfuerzos, pandeo local o fatiga (malla fina en zonas críticas)? ¿Es un análisis lineal elástico o uno complejo no lineal?
• Tipo de Elementos Utilizados: La elección entre elementos sólidos, laminares (shell) o viga (beam) influye en cómo se debe mallar. Los elementos laminares y viga requieren consideraciones sobre la discretización a lo largo de la longitud y el ancho, mientras que los sólidos requieren discretización a través del espesor también.
• Geometría de la Viga: La presencia de curvatura, cambios bruscos de sección, agujeros, rigidizadores y detalles de conexión requiere un refinamiento local de la malla en esas zonas para capturar adecuadamente los gradientes de esfuerzo y deformación.
• Tipo de Carga y Condiciones de Borde: Las áreas donde se aplican cargas concentradas o donde existen restricciones de apoyo suelen requerir una malla más fina para representar correctamente la transferencia de cargas y las reacciones.
• Fenómenos a Capturar: Si se espera pandeo local, la malla debe ser lo suficientemente fina como para representar la longitud de onda del modo de pandeo. Si se analiza contacto, la malla en las superficies de contacto debe ser compatible y adecuada. Si se estudia propagación de fisuras, se necesita una malla extremadamente fina alrededor de la punta de la fisura.
• Recursos Computacionales Disponibles: El tamaño de la malla (número de nodos y elementos) está limitado por la memoria RAM y la capacidad de procesamiento del hardware disponible, así como por el tiempo aceptable para obtener una solución.

Técnicas y Estrategias de Optimización de Malla:

• Refinamiento Selectivo (Local): Concentrar elementos pequeños y de alta calidad solo en las áreas donde se esperan altos gradientes de esfuerzo o deformación (zonas críticas), y usar elementos más grandes en las regiones donde el comportamiento es más uniforme. Esto se puede lograr manualmente o mediante herramientas de mallado adaptativo.
• Mallado Estructurado vs. No Estructurado:
  • Estructurado: Patrón regular de elementos (ej. cuadriláteros o hexaedros). Eficiente computacionalmente y a menudo más preciso, pero difícil de aplicar a geometrías complejas.
  • No Estructurado: Patrón irregular (ej. triángulos o tetraedros). Más flexible para adaptarse a geometrías complejas, pero puede ser menos eficiente y a veces menos preciso si los elementos son de baja calidad. A menudo se usan mallas híbridas.
• Control de la Calidad de los Elementos: Evitar elementos muy distorsionados (con ángulos internos muy agudos o muy obtusos, o relaciones de aspecto muy altas), ya que pueden introducir errores numéricos. Los malladores modernos suelen incluir métricas de calidad (Jacobiano, relación de aspecto, oblicuidad) y herramientas para mejorar la malla.
• Transiciones de Malla Suaves: El tamaño de los elementos debe cambiar gradualmente entre zonas finamente malladas y zonas groseramente malladas para evitar discontinuidades artificiales en los resultados. Se utilizan capas de transición o algoritmos específicos.
• Mallado Adaptativo (Adaptative Meshing): Algunas herramientas AEF permiten refinar automáticamente la malla en función de una estimación del error en una solución preliminar. El análisis se repite con la malla refinada hasta que el error estimado esté por debajo de un umbral aceptable. Es una técnica potente pero requiere más tiempo computacional total.
• Estudios de Convergencia de Malla: Como se mencionó en la validación, realizar análisis con mallas progresivamente más finas es la forma más fiable de asegurar que la malla es suficientemente densa para la precisión requerida. Se monitoriza la convergencia de las variables de interés.
• Uso de Submodelos (Submodeling): Realizar un análisis global inicial con una malla relativamente gruesa. Luego, extraer una porción de interés (ej. una conexión compleja) y analizarla por separado (submodelo) con una malla mucho más fina, aplicando como condiciones de borde los desplazamientos o fuerzas obtenidos del modelo global en la interfaz.

Consideraciones Específicas para Vigas Personalizadas:

Para vigas metálicas armadas o fabricadas a medida, la optimización de la malla requiere considerar:

• Relaciones de Aspecto: Las almas y alas suelen ser delgadas, favoreciendo el uso de elementos laminares (shell). La malla debe tener suficientes elementos a lo largo del ancho de estas placas para capturar la flexión y el pandeo local.
• Zonas de Soldadura: Las uniones entre alma, alas y rigidizadores son zonas críticas. La malla debe ser continua y suficientemente refinada alrededor de estas líneas de unión, especialmente si se usan métodos de fatiga como el hot spot o la entalla nocional.

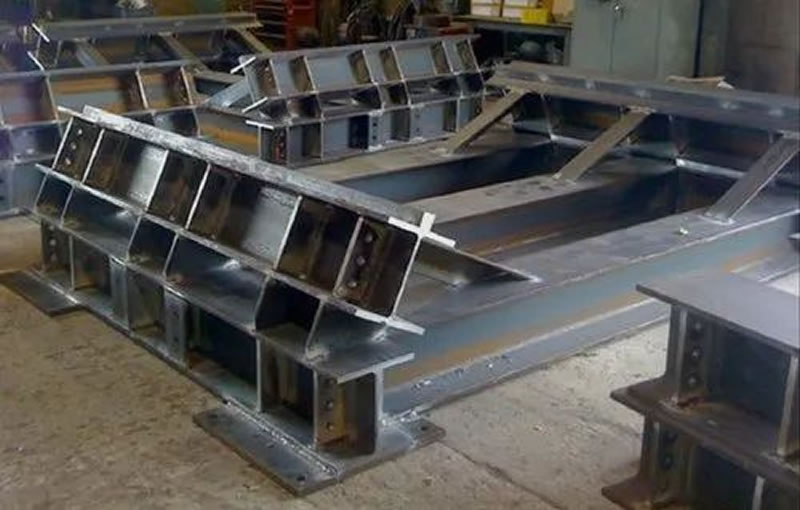

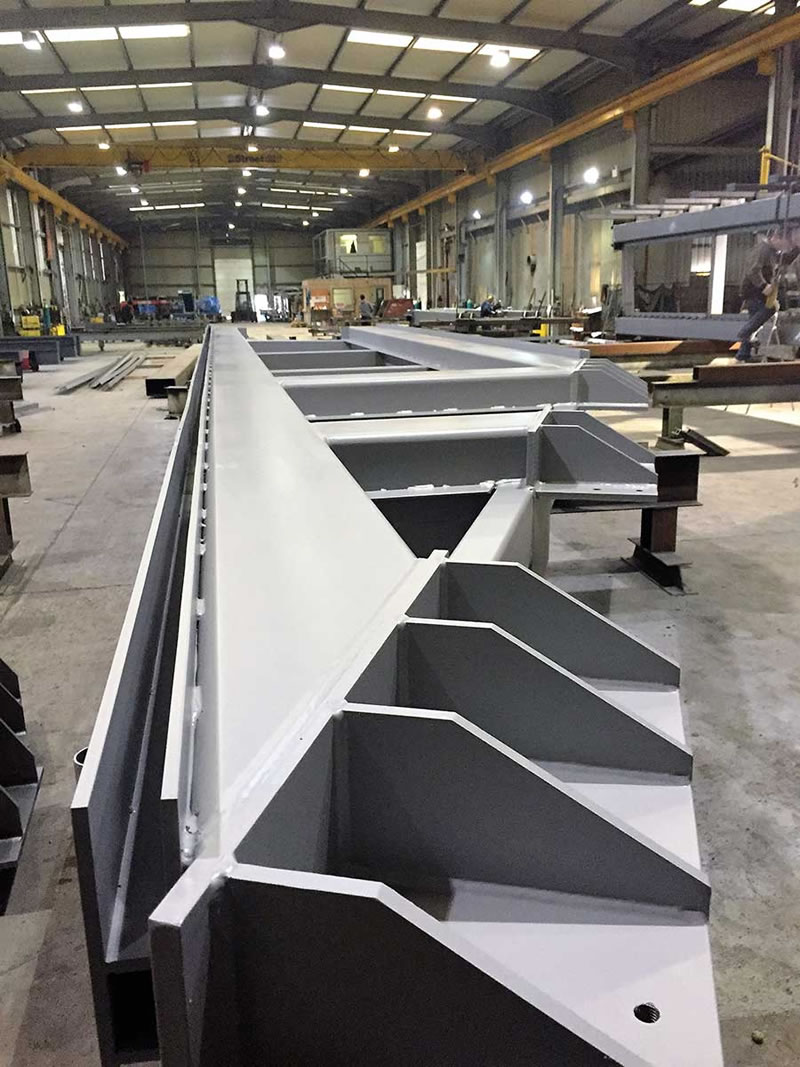

• Rigidizadores: Pueden modelarse con elementos laminares o viga. Si son laminares, la malla debe ser compatible con la del alma/ala. Si son viga, su conexión a la malla laminar debe asegurar la correcta transferencia de momentos y fuerzas.
• Aberturas: Los bordes de las aberturas son puntos de concentración de esfuerzos y requieren un refinamiento significativo de la malla.

Aspectos Clave en la Optimización de la Malla AEF

La siguiente información resume los aspectos determinantes para lograr una malla eficiente y precisa en el AEF de vigas personalizadas.

Una estrategia de mallado bien pensada y validada mediante estudios de convergencia es fundamental para obtener resultados fiables y eficientes del AEF en el diseño de vigas metálicas personalizadas para proyectos especiales en Colombia.

Integración del Análisis Térmico con el Estructural en AEF

En ciertas aplicaciones, las vigas personalizadas pueden estar sometidas a condiciones térmicas significativas, además de las cargas mecánicas. Ejemplos incluyen estructuras en ambientes industriales con altas temperaturas, componentes expuestos al fuego, o elementos con gradientes térmicos importantes debidos a procesos operativos o condiciones ambientales. En estos casos, los efectos térmicos pueden inducir esfuerzos y deformaciones considerables que deben tenerse en cuenta en el diseño estructural.

El AEF permite acoplar el análisis térmico con el análisis estructural de dos maneras principales:

Análisis Térmico-Estructural Secuencial (Unidireccional):

1. Análisis Térmico: Primero, se realiza un análisis térmico (conducción, convección, radiación) utilizando AEF para determinar la distribución de temperaturas en la viga en un instante dado o a lo largo del tiempo. Las propiedades térmicas del material (conductividad, calor específico, emisividad) son necesarias.
2. Análisis Estructural: Luego, los campos de temperatura calculados en el paso anterior se aplican como cargas térmicas al modelo estructural AEF. El modelo estructural utiliza las propiedades mecánicas del material (módulo de Young, coeficiente de expansión térmica, límite elástico), las cuales pueden ser dependientes de la temperatura. El AEF calcula las deformaciones por expansión/contracción térmica y los esfuerzos inducidos debido a las restricciones internas o externas.

Este enfoque es adecuado cuando el calor generado por la deformación mecánica (ej. por plasticidad) es despreciable comparado con las cargas térmicas externas. Es el método más comúnmente utilizado.

Análisis Térmico-Estructural Totalmente Acoplado (Bidireccional):

En este caso, se resuelven simultáneamente las ecuaciones de transferencia de calor y de equilibrio mecánico. La temperatura afecta las propiedades mecánicas y causa deformaciones térmicas, y a su vez, la deformación mecánica (ej. trabajo plástico, fricción en contacto) puede generar calor, afectando la distribución de temperaturas. Este tipo de análisis es más complejo y computacionalmente intensivo, y solo es necesario en aplicaciones específicas donde la interacción bidireccional es significativa (ej. conformado de metales, frenado, algunos problemas de contacto a alta velocidad).

Aplicaciones Relevantes para Vigas Personalizadas:

• Análisis de Resistencia al Fuego: Simular el comportamiento de la viga expuesta a un incendio normalizado (ej. curva ISO 834). Se realiza un análisis térmico transitorio para obtener la evolución de la temperatura en la sección de acero, considerando la protección pasiva si existe. Luego, se realiza un análisis estructural (usualmente no lineal) aplicando las cargas mecánicas y las temperaturas calculadas, utilizando propiedades mecánicas del acero degradadas por la temperatura. El objetivo es determinar el tiempo de resistencia al fuego (cuánto tiempo la viga mantiene su capacidad portante). Esto es crucial para cumplir normativas de seguridad contra incendios en edificaciones en Bogotá y toda Colombia.
• Estructuras Industriales: Vigas cercanas a hornos, tuberías calientes, reactores, etc. El análisis térmico-estructural permite evaluar los esfuerzos inducidos por gradientes de temperatura en operación normal o en paradas/arranques.
• Puentes y Estructuras Exteriores: Evaluar los efectos de la variación diaria o estacional de temperatura, especialmente en vigas de gran longitud o con restricciones que impiden la libre expansión/contracción.
• Procesos de Soldadura: Aunque muy complejo, el AEF puede usarse para simular el ciclo térmico de la soldadura y predecir las tensiones residuales y distorsiones resultantes.

Consideraciones Clave:

• Propiedades Dependientes de la Temperatura: Tanto las propiedades térmicas como las mecánicas del acero varían significativamente con la temperatura, especialmente a altas temperaturas (ej. en caso de incendio). Es fundamental utilizar modelos de material precisos que reflejen esta dependencia. Normativas como el Eurocódigo 3 Parte 1-2 proporcionan estas propiedades para análisis de fuego.
• Condiciones de Borde Térmicas: Definir correctamente las condiciones de transferencia de calor en las superficies de la viga (convección con el aire ambiente, radiación hacia/desde el entorno, conducción hacia otros elementos, flujo de calor aplicado).
• Expansión Térmica y Restricciones: Los esfuerzos térmicos surgen principalmente cuando la expansión o contracción natural debida al cambio de temperatura es impedida por las condiciones de apoyo o por gradientes térmicos dentro de la propia viga.

La capacidad de integrar análisis térmicos y estructurales mediante AEF permite un diseño más riguroso y seguro de vigas personalizadas que operan en entornos térmicamente exigentes, asegurando su integridad bajo condiciones combinadas de carga mecánica y térmica.

Presentación Comprensible de Resultados Complejos del AEF

Los análisis AEF, especialmente los no lineales o acoplados, generan una gran cantidad de datos detallados. Presentar esta información de manera clara, concisa y comprensible para diferentes audiencias (clientes, ingenieros revisores, autoridades, otros miembros del equipo de diseño) es un desafío y una habilidad importante.

El objetivo es comunicar los hallazgos clave del análisis, las hipótesis realizadas, las conclusiones obtenidas y las implicaciones para el diseño, sin abrumar con detalles innecesarios pero proporcionando suficiente información para justificar las decisiones.

Estrategias para la Presentación Efectiva:

• Resumen Ejecutivo: Comenzar con un resumen claro que destaque los objetivos del análisis, los principales resultados (ej. verificación de criterios de diseño, factores de seguridad, modos de falla críticos) y las conclusiones o recomendaciones clave.
• Visualizaciones Claras y Anotadas: Utilizar mapas de contorno, deformadas y gráficos X-Y bien seleccionados y claramente anotados.
  • Usar escalas de colores consistentes y leyendas legibles.
  • Resaltar las áreas de máximo interés (ej. esfuerzos máximos, zonas de plastificación, modos de pandeo).
  • Añadir notas explicativas directamente en las imágenes o figuras.
  • Presentar la geometría no deformada junto a la deformada para facilitar la comparación.
  • Utilizar animaciones para mostrar comportamientos dinámicos o evolutivos (ej. pandeo, respuesta sísmica).
• Tablas Resumen: Condensar resultados numéricos clave en tablas fáciles de leer (ej. comparación de esfuerzos/deformaciones máximas con límites admisibles, resumen de cargas críticas de pandeo, factores de seguridad, reacciones en apoyos).
• Descripción del Modelo: Incluir una descripción clara pero concisa del modelo AEF: tipo de elementos utilizados, simplificaciones realizadas, propiedades de los materiales, condiciones de borde y cargas aplicadas. Mencionar las validaciones realizadas.
• Contextualización de Resultados: Relacionar los resultados del AEF con los criterios de diseño de normativas pertinentes (ej. NSR-10, AISC, Eurocódigo) o los requisitos específicos del proyecto. Explicar qué significan los resultados en términos de comportamiento estructural real (ej. "la fluencia se inicia en...", "el modo de pandeo dominante es...").
• Enfoque en la Audiencia: Adaptar el nivel de detalle técnico y el lenguaje utilizado a la audiencia. Un informe para un ingeniero revisor será más detallado que una presentación para un cliente no técnico.
• Uso de Informes Estructurados: Organizar la información de forma lógica (introducción, descripción del modelo, cargas, resultados, interpretación, conclusiones, anexos con detalles).
• Transparencia sobre Limitaciones: Mencionar las hipótesis clave y las posibles limitaciones del análisis para evitar interpretaciones incorrectas.

Para proyectos en Colombia, es importante que la presentación de resultados sea clara y esté alineada con las prácticas y requerimientos locales, facilitando la revisión y aprobación por parte de las entidades correspondientes, como las curadurías urbanas en Bogotá para proyectos de edificación.

Una presentación efectiva no solo comunica los resultados, sino que también genera confianza en la calidad del análisis realizado y en la robustez del diseño final de la viga personalizada a medida para el proyecto especial.
